Реферат

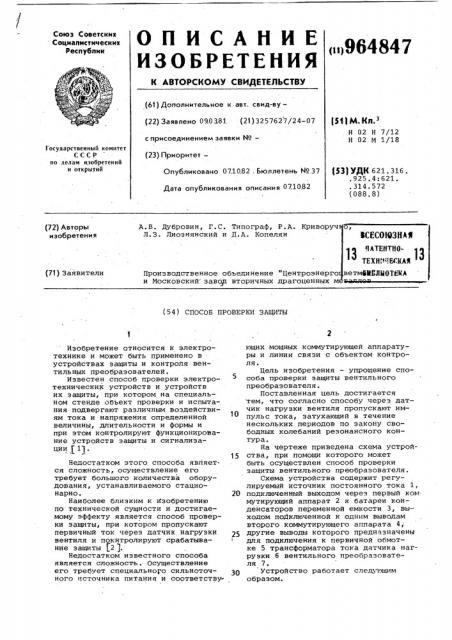

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик р «964847 (6i) Дополнительное к авт. свид-ву(22) Заявлено 090381 (2! ) 3257627/24-07 с присоединением заявки Нов (511М. Кд.з

Н 02 Н 7/12

Н 02 М 1/18 (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621. 316. .925.4:621. .314.572 (088.8) Опубликовано 0710.82 . Бюллетень HP.37

Дата опубликования описания 0710З2 (72) Авторы изобретения

A. В. Дубровин, Г. С, Типограф, P. A. Криворуч

Л.З. Лиознянский и Д.A. Копелян

Производственное объединение "Центроэнерго и Московский завар вторичных драгоценных м (71) Заявители (54) СПОСОБ ПРОВЕРКИ ЗАЩИТЫ ции (1).

Изобретение относится к электротехнике и может быть применено в устройствах защиты и контроля вентильных преобразователей.

Известен способ проверки электротехнических устройств и устройств их защиты, при котором на специальном стенде объект проверки и испытания подвергают различным воздействиям тока и напряжения определенной величины, длительности и формы и при этом контролируют функционирование устройств защиты и сигнализаНедостатком этого способа является сложность, осуществление его требует болыаого количества о6орудования, устанавливаемого стационарно.

Наиболее близким к Изобретению по технической сущности и достигаемому эффекту является способ проверки защиты, при котором пропускают первичный ток через датчик нагрузки вентиля и покнтролируют срабатывание защиты 2 ).

Недостатком известного способа является сложность. Осуществление

его требует специального сильноточного источника питания и соответствующих мощных коммутирующей аппаратуры и линии связи с объектом контроля.

Цель изобретения — упрощение способа проверки защиты вентильного преобразователя.

Поставленная цель достигается тем, что согласно способу через датчик нагрузки вентиля пропускают импульс тока, затухающий в течение нескольких периодов по закону свободных колебаний резонансного контура.

На чертеже приведена схема устрой15 ства, при помощи которого может быть осуществлен способ проверки защиты вентильного преобразователя.

Схема устройства содержит регулируемый источник постоянного тока 1, 20 подключенный выходом через первый ком мутирующий аппарат 2 к батареи конденсаторов переменной емкости 3, выходом подключенной к одним выводам второго коммутирующего аппарата 4, другие выводы которого предназначены для подключения к первичной обмотке 5 трансформатора тока датчика нагрузки 6 вентильного преобразователя 7.

Устройство работает следуЮщим образом.

964847.Формула изобретения

ВНИИПИ Заказ 7679/39 Тираж 669 Подписное

Филиал ППП "Патент", г. Ужгород., ул. Проектная,4

Заряжают батарею конденсаторов . переменной емкости 3 от регулируемого источника постоянного тока 1, включая первый коммутирующий аппа-рат 2. Затем размыкают первый 2 и замыкают второй 4 коммутирующие аппа- 5 раты. При этом конденсаторная батарея 3 разряжается через первичную обмотку 5 трансформатора тока датчика нагрузки 6 вентильного преобразователя 7. 10

В контуре, образованном конденсаторной батареей переменной емкос- ти 3 и первичной, обмоткой 5 трансформатора тока датчика нагрузки 6, возникают свободные затухающие колебания тока. Указанными кратковременными воздействиями тока проверяют функционирование защиты вентильного преобразователя.

Изменения напряжения и емкости конденсаторной батареи переменной емкости 3 позволяют проверять работу защиты и производить ее настройку на различных частотах .и,при различных максимальных значениях тока и скоростях.его нарастания в датчике нагрузке вентильного преобразователя.

Применение предлагаемого изобретения позволяет пройзводить проверку устройств защиты вентильных

Преобразователей простым переносным устройством, что упрощает контроль защиты и повышает надежность вентильного преобразователя, так как повышает его ремонтопригодность.

Способ проверки .защиты, при котором пропускают первичный ток через датчик нагрузки вентиля и контролируют срабатывание защиты, о т л и— ч а ю шийся тем, что, с,целью упрощения, через датчик нагрузки вентиля пропускают импульс тока, затухающий в течение нескольких периодов по закону свободных колебаний резонансного контура. †Источни информации, принятые во внимание при экспертизе

1. Нечаев О.II. Исследование схемы автономного инвертора в качестве стенда для испытаний высоковольтных вентилей передач постоянного тока.

Дис. на соиск. учен. степени канд. техн. наук. ВЭИ им. В.И. Ленина, М., 1977.

2. Справочник по наладке электроустановок.. Под ред. А.С. Дорофеюка, A.Ï. Хечумяна. Издание второе. М., "Энергия", 1977, с. 45, 498, рис. 10-22.
