Устройство для защиты источника постоянного тока
Иллюстрации
Реферат

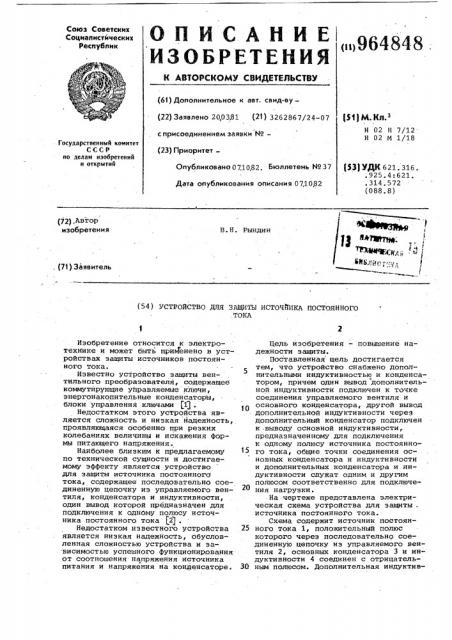

<щ964848 .
Союз Советских
Социалистйческих
Республик (б1) Дополнительное к авт. свид-ву(22) Заявлено 200381 (21) 3262867/24-07
Р1 М К з
Н 02 Н 7/12
Н 02 М 1/18 с присоединением заявки ¹Государственный комитет
СССР ио делам изобретений и открытий (23} Приоритет
Опубликовано 071082. Бюллетень ¹ 37
t53) УДК 621. 316. .925.4:621. .314.572 (088.8}
Дата опубликования описания 071082 (72), Автор изобретения
В. Н. Рындин. (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ИСТОЧНИКА ПОСТОЯННОГО .ТОКА
Изобретение относится к электротехнике и может быть применено в устройствах защиты источников постоянного тока.
Известно устройство защиты вентильного преобразователя, содержащее коммутирующие управляемые ключи, энергонакопительные конденсаторы, блоки управления ключами $1(.
Недостатком этого устройства является сложность и низкая надежность, проявляющаяся особенно при резких колебаниях величины и искажения формы питающего напряжения.
Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является устройство для защиты источника постоянногст тока, содержащее последовательно соединенную цепочку из управляемого вентиля, конденсатора и индуктивности, один вывод которой предназначен для подключения к одному полюсу источника постоянного тока f2(.
Недостатком известного устройства является низкая надежность, обусловленная сложностью устройства и зависимостью успешного функционирования от соотношения напряжения источника питания и напряжения на конденсаторе. цель изобретения — повышение надежности защиты.
Поставленная цель достигается тем, что устройство снабжено дополнительными индуктивностью и конденсатором, причем один вывод дополнительной индуктивности подключен к точке соединения управляемого вентиля и основного конденсатора, другой вывод дополнительной индуктивности через дополнительный конденсатор подключен к -выводу основной индуктивности,. предназначенному для подключения к одному полюсу источника постоянного тока, общие точки соединения основных конденсатора и индуктивности и дополнительных конденсатора и индуктивности служат одним и другим полюсом соответственно для подключения нагрузки.
-На чертеже представлена электрическая схема устройства для защиты . источника постоянного тока.
Схема содержит источник постоян25 ного тока 1, положительный полюс которого через последовательно соединенную цепочку иэ управляемого вентиля 2, основных конденсатора 3 и индуктивности 4 соединен с отрицательЗО ным полюсом. Дополнительная индуктив964848
Составитель Ю. Бояринов
Редактор Т. Веселова Texp A,Åàáèíåö Корректор О, Билак
Заказ 7680/40 Тираж 669 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент"., г. Ужгород, ул. Проектная, 4 йость 5 одним выводом подключена к точке со динения управляемого вентиля 2 и основного конденсатора 3, а другим выводом через дополнитель. ный конденсатор 6 подключена к точке соединения вывода основной индуктив- 5 ности 4 и отрицательного полюса источника постоянного тока 1. Нагрузка
7 подключена одним и другим выводами к общим точкам соединения основных конденсатора 3 и индуктивности 4 и !О дополнительных индуктивности 5 и конденсатора 6 соответственно.
Устройство защиты работает следующим образом.
В номинальном режиме управляемый 15 вентиль 2 находится во включенном состоянии, через нагрузку 7 протекает рабочий ток. При этом основной 3 и дополнительный 6 конденсаторы. заряжаются до величины напряжения, равной напряжению на нагрузке. Практически основной 3 и дополнительный 6 конденсатор уаряжаются каждый до напряжения источника питания.
В случае 1ЖРОтКого заикания наг- 25 рузки оснсЮной 3 и дополнительный 6 конденсаторы оказываются соединенными в последовательную цепочку, подключенную через управляемый вентиль
2 к полюсам источника постбянного тока. Напряжение на последовательно соединенных основном 3 и дополнительном 6 конденсаторах равно удвоенному напряжению источника постоянного тока 1.
Находившийся в открытом состоянии .управляемый вентиль 2 запирается под действием обратного напряжения, равного разности напряжения на последовательно соединенных основном 3
У и дополнительном 6 конденсаторах и напряжения .источника питания 1.
Таким образом, в случае короткого замыкания нагрузки, управляеьый вентиль 2 надежно запирается под действием обратного напряжения и тем самым исключается нарастание .тока короткого замыкания.
Формула изобретения
Устройство для защиты источника постоянного тока, содержащее последовательно соединенную цепочку иэ управляемого вентиля, конденсатора и,индуктивности, один вывод которой предназначен для подключения к одному полюсу источника постоянного тока, о т л и ч а ю щ е е с ÿ тем, что, с целью повышения надежности устройства в работе, оно снабжено дополнительными индуктивностью и конденсатором, причем один вывод дополнительной индуктивности подключен к точке соединения управляемого вентиля и основного конденсатора, другой вывод дополнительной индуктивности через дополнительный конденсатор подключен к выводу. основной индуктивности, предназначенному для подключения к одному полюсу источника постоянного тока, общие точки соединения основных конденсатора и индуктивности и дополнительных конденсатора и индуктйвности служат одним и другим полюсом соответственно для подключения нагрузки.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9..655063, кл. Н 02 Н 7/10, 1978.
2. Замятин В.Я, Кондратьев J3.В.
Тиристоры.- Э.Р. A.Âûï. 40.N., "Советское радио", @1980, с. 16, рис. 16.
