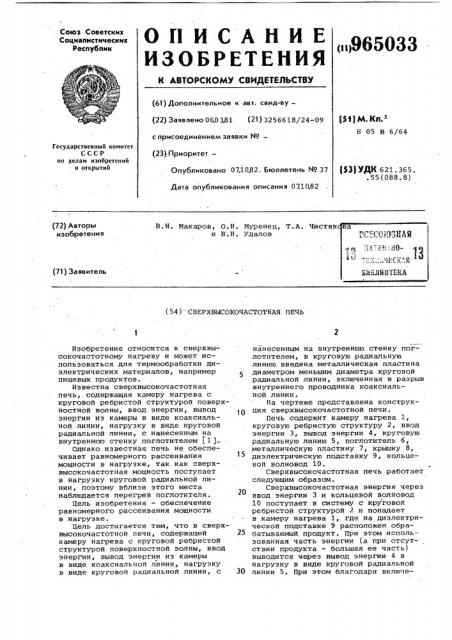

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<н965033 (61) Дополнительное к авт. свод-ву— (22) Заявлено 06.03.81 . (21) 3256618/24-09 с присоединением заявки N9— (23) Приоритет—

Опубликовано 07.10.82. Бюллетень N9 37

Дата опубликования описания 071082

Р М К з

Н 05 В б/64

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 621. 365. .55(088.8) (72) Авторы изобретения

В. Н. Макаров, О. Н. Муренец, Т. А. Чистяк и В .Н. Удалов (71) Заявитель (54)" СВЕРХВЫСОКОЧАСТОТНАЯ ПЕЧЬ

Изобретение относится к сверхвысокочастотному нагреву и может использоваться для термообработки диэлектрических материалов, например пищевых продуктов.

Известна сверхвысокочастотная печь, содержащая камеру нагрева с круговой ребристой структурой поверхностной волны, ввод энергии, вывод энергии из камеры в виде коаксиальной линии, нагрузку в виде круговой радиальной линии, с нанесенным на внутреннюю стенку поглотителем (1 ).

Однако известная печь не обеспечивает равномерного рассеивания мощности в нагрузке, так как сверхвысокочастотная мощность поступает в нагрузку круговой радиальной линии, поэтому вблизи этого места наблюдается перегрев поглотителя.

Цель изобретения — обеспечение равномерного рассеивания мощности в нагрузке.

Цель достигается тем, что в сверхвысокочастотной печи, содержащей камеру нагрева с круговой ребристой структурой поверхностной волны, ввод энергии, вывод энергии из камеры в виде коаксиальной линии, нагрузку в виде круговой радиальной линии, с нанесенным на внутреннюю стенку поглотителем, в круговую радиальную лини|о введена металлическая пластина диаметром меньшим диаметра круговой радиальной линии, включенная в разрыв внутреннего проводника коаксиальной линии.

На чертеже представлена конструкция сверхвысокочастотной печи.

Печь содержит камеру нагрева 1, круговую ребристую структуру 2, ввод энергии 3, вывод энергии 4, круговую радиальную линию 5, поглотитель 6, металлическую пластину 7, крышку 8, диэлектрическую подставку 9, кольцевой волновод 10.

Сверхвысокочастотная печь работает следующим образом.

Сверхвысокочастотная энергия через ввод энергии 3 и кольцевой волновод

10 поступает в систему с круговой ребристой структурой 2 и попадает в камеру нагрева 1, где на диэлектрической подставке 9 расположен обрабатываемый продукт. При этом использованная часть энергии (а при отсутствии продукта — большая ее часть) выводится через вывод энергии 4 в нагрузку в виде круговой радиальной

30 линии 5. При этом благодаря включе965033 ввод энергии, вывод энергии из камеры в виде коаксиальной линии, нагрузку в виде круговой радиальной линии, с нанесенным на. внутреннюю стенку поглотителем,, отличающаяся

5 тем, что, с целью обеспечения равномерного рассеивания мощности в нагрузке, в круговую радиальную линию введена металлическая пластина диаметром, меньшим диаметра круговой

Я радиальной линии, включенная.в разрыв внутреннего проводника коаксиальной линии.

Формула изобретения

Сверхвысокочастотная печь, содержащая камеру нагрева c,êðóãîâîé ребристой структурой поверхностной волны, Составитель R. Илатовский

Редактор Г. Гербер Техред Л.Пекарь

Корректор О. Билак

Заказ 7692/48 . Тираж 862.. ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. ужгород, ул. Проектная, 4 нию в круговую радиальную линию 5 металлической пластины 7, сверхвысокочастотная мощность перераспределяется и нагрев поглотителя 6 оказы вается более равномерным, а выгорание поглотителя исключено.

Использование предлагаемой сверхвысокочастотной печи улучшает равномерность рассеивания мощности в нагрузке, и следовательно, позволяет увеличить срок службы йечи.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 786р72, кл. Н 05 В 9/06, 1978 (про- . тотип)..
