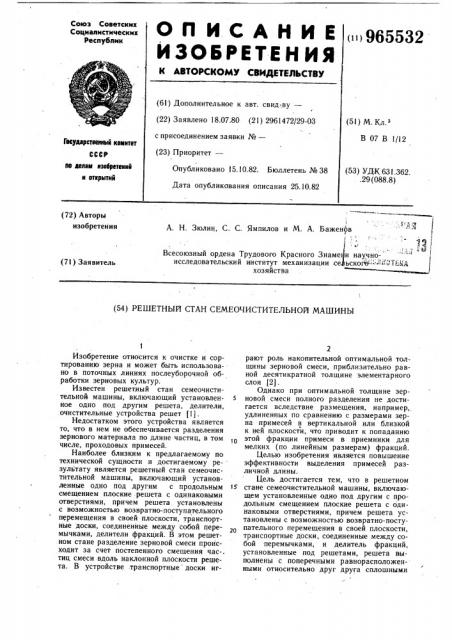

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик »965532 (61 ) Дополнительное к авт. свид-,ву—

I (22) Заявлено 18.07.80 (21) 2961472/29-03 (51) М. Кл. с присоединением заявки №вЂ”

В 07 В 1/12

Гвеударетвелимй квмитет (23) Приоритет—

Опубликовано 15.10.82. Бюллетень № 38

Дата опубликования описания 25.10.82

No делам иэабретеиий и вткрмтий (53) УДК 63! .362..29 (088.8) (72) Авторы изобретения

A. Н. Зюлин, С. С. Ямпилов и М. А. Баженов 11

Е

Всесоюзный ордена Трудового Красного Знамени н исследовательский институт механизации .сев хозяйства (71) Заявитель (54) РЕШЕТНЫЙ СТАН СЕМЕОЧИСТИТЕЛЬНОЙ МАШИНЫ

Изобретение относится к очистке и сортированию зерна и может быть использовано в поточных линиях послеуборочной обработки зерновых культур.

Известен решетный стан семеочистительной машины, включающий установлен- s ное одно под другим решета, делители, .очистительные устройства решет (1) .

Недостатком этого устройства является то, что в нем не обеспечивается разделения зернового материала по длине частиц, в том числе, проходовых примесей.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является решетный стан семеочистительной машины, включающий установленные одно под другим с продольным 15 смещением плоские решета с одинаковыми отверстиями, причем решета установлены с возможностью возвратно-поступательного перемещения в своей плоскости, транспортные доски, соединенные между собой перемычками, делители фракций. В этом решетном стане разделение зерновой смеси происходит за счет постепенного смещения час-. тиц смеси вдоль наклонной плоскости решета. В устройстве .транспортные доски иг2 рают роль накопительной оптимальной толщины зерновой смеси, приблизительно равной десятикратной толщине элементарного слоя (2).

Однако при оптимальной толщине зерновой смеси полного разделения не достигается вследствие размещения, например, удлиненных по сравнению с размерами зерна примесей в вертикальной или близкой к ней плоскости, что приводит к попаданию этой фракции примеси в приемники для мелких (по линейным размерам) фракций.

Целью изобретения является повышение эффективности выделения примесей различной длины.

Цель достигается тем, что в решетном стане семеочистительной машины, включающем установленные одно под другим с продольным смещением плоские решета с одинаковыми отверстиями, причем решета установлены с возможностью возвратно-поступательного перемещения в своей плоскости, транспортные доски, соединенные между собой перемычками, и делитель фракций, установленные под решетами, решета выполнены с поперечными равнорасположенными относительно друг друга сплошными

965532 полосами, причем последние смещены в смежных решетах относительно друг друга на расстояние, равное ширине полосы.

На фиг. 1 схематично показан решетный стан, вид сбоку; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — вероятное размещение зерен и примесей смеси на плоскости решета (узел 1 на фиг. 1).

Решетный стан состоит из решет 1 в виде равнорасположенных друг от друга поперечных сплошных и перфорированных полос. Перед решетами установлены транспортные доски 2, связанные между собой перемычками 3, а над решетами размещены приемники 4 — 6 фракций и делители 7 фракций. Решета 1 установлены с возможностью совершения возвратно-поступательного перемещения от привода 8. Бункер 9 установлен над решетами 1 для подачи зерновой смеси. Отверстия решет имеют одинаковый размер и последний выбран таким образом, чтобы все частицы зернового материала могли проходить в отверстия.

Разделение смеси происходит следующим образом.

Исходный зерновой материал — смесь семян, например пшеницы, и примеси, состоящей из двух компонентов — более удлиненных по сравнению с семенами пшеницы и таких, чей линейный размер меньше линейного размера семян пшеницы, поступает из бункера 9 на верхнее решето 1. Частицы зернового материала, перемещаясь по наклонному колеблющемуся решету 1, попадают в отверстия и проходят через них на транспортную доску 2 или на сплошную полосу нижерасположенного решета. При этом мелкие частицы примесей (подсев, части битого зерна пшеницы) в сравнении с остальными обладают более высокой вероятностью прохода в отверстия решета и просеиваются в основном на начальных участках решет, поступая в приемник 4.

Семена пшеницы просеиваются на более удаленных участках решет, поступая в приемник 5. Частицы примесей, обладающие большим по сравнению с семенами пшеницы линейным размером (овес, овсюг и т. п.), обладают меньшей вероятностью прохода в отверстия, поступая в конечном итоге в

4 приемник 6 . Сплошные полосы решет способствуют уменьшению вероятности прохода удлиненных примесей в отверстия решет, поскольку при попадании этих примесей на сплошные полосы они ориентируются в плоскости решета и, поскольку колебания решет происходят в собственной плоскости, удлиненные частицы проскальзывают по поверхности решета, минуя отверстия решет (фиг. 3).

Экспериментальный образец решетного стана с пятнадцатью плоскими решетами с отверстиями диаметром 6,5 мм, длиной сплошных и перфорированных полос, равной 150 мм, углом наклона решет 20 мм, амплитудой колебания 7,5 мм и частотой колебаний 360 мин показывает производи- .

15 тельность 25 т/г.

Предложенный решетный стан может быть применен для обработки всех основных видов сельскохозяйственных культур, а также семян сахарной свеклы при отделении от стебельков, без смены решет. зо

Формула изобретения

Решетный стан семеочистительной машины, включающий установленные одно под другим с продольным смещением плоские решета с одинаковыми отверстиями, причем решета установлены с возможностью возвратно-поступательного перемещения в своей плоскости, транспортные доски, соединенные между собой перемычками, и делители фракций, установленные под решетами, отличающийся тем, что с целью повышения эффективности выделения примесей различной длины, решета выполнены с поперечными равнорасположен ными относительно друг друга сплошными полосами, причем последние смещены в смежных решетах относительно друг друга на расстояние, равное ширине полосы.

Источники информации, 4О принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 445476, кл. В 07 В 1/12, 1972.

2. Авторское свидетельство СССР № 745431, кл. В 07 В 1/12, 1978 (прототип) .
