Реферат

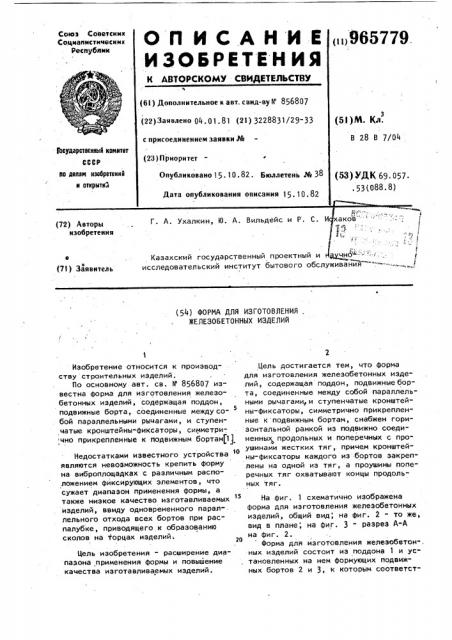

О П И С А Н И Е >965779

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

1,- .» г (6l ) Дополнительное к авт. свид-ву М 856807 (5I)M. Кл. (22) Заявлено 04. 01. 81 (21) 3228831/29-33 с присоединением заявки № (23) Приоритет

В 28 В 7/04 т0еударствкиный комитет

СССР

ll0 делам иаабретеиий и аткрытй

Опубликовано 15. 10. 82. Бюллетень № 38 (53) УДК 69 057..53(088.8) Дата опубликования описания 15, 10 . 82

Г. А. Ухалкин, Ю. А. Вильдейс и P. С. И хаков""-

1- -: с. .I C (72) Авторы изобретения

Казахский государственный проектный и цчн 6 ." "- .", < исследовательский институт бытового обслуживаййя о (71) Заявитель (54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

Изобретение относится к производству строительных иэделий.

По основному авт. св. V 856807 известна форма для изготовления железобетонных изделий, содержащая поддон, подвижные борта, соединенные между собой параллельными рычагами, и ступенчатые кронштейны-фиксаторы, симметрично прикрепленные к подвижным бортам(1)

Недостатками известного устройства О являются невозможность крепить форму на виброплощадках с различным расположением фиксирующих элементов, что сужает диапазон применения формы, а также низкое качество изготавливаемых !

5 изделий, ввиду одновременного парал". лельного отхода всех бортов при распалубке, приводящего к образованию сколов на торцах изделий.

Цель изобретения " расширение диапазона применения формы и повышение качества изготавливаемых изделий.

Цель достигается тем, что форма для изготовления железобетонных изделий, содержащая поддон, подвижные борта, соединенные между собой параллельными рычагами, и ступенчатые кронштейны-фиксаторы, симметрично прикрепленные к подвижным бортам, снабжен горизонтальной рамкой из подвижно соединенных, продольных и поперечных с проушинами жестких TRl причем кронштейны-фиксаторы каждого из бортов закреппены на одной из тяг, а проушины поперечных тяг охватывают концы продольных тяг.

На фиг. 1 схематично изображена форма для изготовления железобетонных иэделий, общий вид, на фиг. 2 - то же, вид в плане, на фиг. 3 - разрез А-А на фиг. 2.

Форма для изготовления железобетон". ных изделий состоит из поддона 1 и установленных на нем формующих подвижных бортов 2 и 3, к которым соответст3 965779 4 венно прикреплены кронштейны 4 и 5, сительно торцов формуемого изделия 13„ соединенные между собой шарнирными ры- Происходит плавный отрыв бортов от чагами 6 посредством пальцев 7, К под- формуемого изделия. Подобным же обравижным бортам 2 и 3, также попарно эом происходит следующий последоватеприкреплены ступенчатые кронштейны- g льный отрыв оставшихся бортов от фор" фиксаторы 8. Причем кронштейны-фикса- муемого изделия. После извлечения изторы 8 каждого иэ бортов 2 и 3 уста- делия иэ формы борта 2 и 3 с тягами 9 новлены соответственно на подвижно со- и 10 под действием собственного веса единенных поперечных 9 с проушинами . возвращаются в исходное положение.

10 и продольных 11 жестких тягах, об- 10 Внедрение формы на предприятиях по разующих горизонтальную рамку, причем производству железобетонных иэделий проушины 10 охватывают концы продоль- дает значительный экономический эфных тяг 11. На бортах 2 смонтированы фект путем сокращения брака формуемых проушины 12, предназначенные для тран- изделий. Наличие тяг позволяет примеспортировки формы. <5 нять форму на виброплощадках с разным форма для изготовления железобетон- расположением фиксирующих, форму зле ных изделий работает следующим обра- ментов. эом.

Перед началом работы форму устанав-. ливают на виброплощадке (не показана) Формула изобретения и фиксируют раздвижные формующие борта 2 и 3 через промежуточные кронштей- Форма для изготовления железобетон.ны-фиксаторы 8 посредством тяг 9 и 10 ных изделий по авт. св. и 856807 о т стационарными струбцинами, расположен- л и ч а ю щ а я с я тем, что, с целью ными на виброплощадке, и, включив по- ф расширения диапазона применения формы следнюю, заполняют форму. бетонной сме- и повышения качества изделий, она снасью и уплотняют изделие. После уплот- бжена горизонтальной рамкой иэ подвижнения фррму с отформованным изделием но соединенных продольных и попереч13 эа проушины 12 снимают и направля- ных с проушинами жестких тяг, причем ют на термовлажностную обработку. За- щ кронштейны-фиксаторы каждого из бортем на участке распалубки отформован- тов закреплены на одной из тяг, à проное изделие 13 за скобы 14 извлекают ушины поперечных тяг охватывают концы из формы. При этом один из бортов 2, продольных тяг. или 3, поднимаясь с перекосом, начинает через кронштейны-фиксаторы 8, тя- Источники информации, ги 9 и 10 поднимать следующие тяги 9 принятые во внимание P p

N в имание и и экспертизе и 10, перемещая тем самым соседние борта формы и разворачивая их за счет 1. Авторское свидетельство CCCP зазоров в шарнирных рычагах 6, отно- N 856807, кл. В 28 В 7/04, 1979.
