Реферат

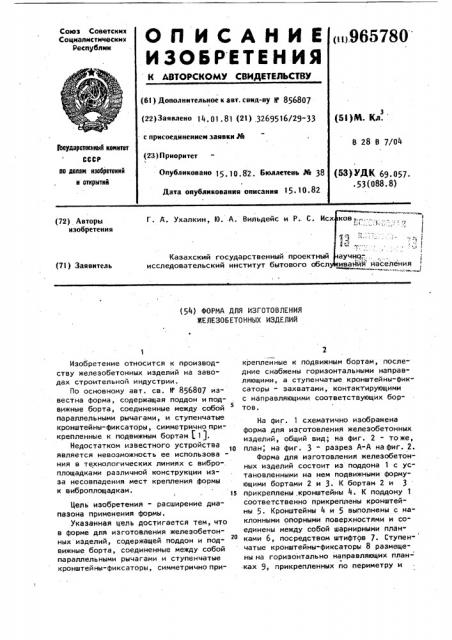

Союз Советских

Социапистнческнх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву И 856807 (22) Заявлено 14. 01 . 81 (21) .3269516/29-33 с присоединением заявки ¹

8 28 В 7/04

)ооудеротесниый комитет

СССР ио делам изобретений н открытий (23) Приоритет (53) УДК 69. 057..53(088.8) Опубликовано 15 10.82. Бюллетень № 38

Дата опубликования описания 15

Г. А. Ухалкин, Ю. А. Вильдейс и P.. С. Ис (72) Авторы изобретения

I

t еления

Казахский государственный проектный исследовательский институт бытового обсл (71) Заявитель (54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

Изобретение относится к производству железобетонных изделий на заводах строительной индустрии.

По основному авт. св. 11 856807 известна форма, содержащая поддон и подвижные борта, соединенные между собой параллельными рычагами, и ступенчатые кронштейны-фиксаторы, симметрично прикрепленные к подвижным бортам (1 1.

Недостатком известного устройства является невозможность ее использования в технологических линиях с вибро-. площадками различной конструкции изза несовпадения мест крепления, формы к виброплощадкам. !

Цель изобретения - расширение диапазона применения формы.

Укаэанная цель достигается тем, что в форме для изготовления железобетонных иэделий, содержащеи поддон и подч

20 вижные борта, соединенные между собой параллельными рычагами и ступенчатые кронштейны-фиксаторы, симметрично при2 крепленные к подвижным бортам, последние снабжены горизонтальными направляющими, а ступенчатые кронштейны"фик" саторы - захватами, контактирующими с направляющими соответствующих бортов.

На фиг. 1 схематично изображена форма для изготовления железобетонных изделий, общий вид, на фиг. 2 - тоже, план, на фиг. 3 - разрез А-А на фиг. 2.

Форма для изготовления железобетонных изделий состоит из поддона 1 с установленными на нем подвижными формующими бортами 2 и 3. К бортам 2 и 3 прикреплены .кронштейны 4. К поддону 1 соответственно прикреплены кронштейны 5. Кронштейны 4 и 5 выполнены с наклонными опорными поверхностями и соединены между собой шарнирными планками 6, посредством штифтов 7. Ступен- чатые кронштейны"фиксаторы 8 размещены на горизонтально направляющих план- ках 9, прикрепленных по периметру и

3 96578 подвижным формующим бортам 2 и 3. Фиксирующие планки 10 соединены со ступенчатыми кронштейнами- фиксаторами 8 и охватывают направляющие планки 9, Форма для изготовления железобетон- ных изделий работает следующим образом.

Пустую форму устанавливают на виброплощадку (не показана). Затем перемещают ступенчатые кронштейны фиксато- 1о ры 8 по направляющим планкам 9 к местам фиксации формы на виброплощадке и закрепляют их., фиксируя тем самым подвижные формующие борта 2 и 3 через направляющие планки 9. Далее осуществ-1s ляют полнение ®ормы и уплотнения бетонной смесй, После уплотнения форму с отформованным иэделием направляют на термовлажностную обработку. Затем на участке распалубки отформованное 2о изделие за монтажные петли начинают извлекать из формы, При этом формующие борта 2 и 3 с направляющими планками 9 и ступенчатыми кронштейнамификсатррами 8 приподнимаются и отхо- ?s дят от формуемого изделия поперек его грани на шарнирных планках 6. Пос.ве

0 4 съема изделия формующие борта 2 и 3 возвращаются под действием собственного веса в исходное рабочее положение.

Внедрение формы в мелкосерийное производство на предприятиях железобетонных изделий позволит сократить время на переустановку форм с виброплощадки на виброплощадку в зависимости от мест крепления.

Формула изобретения о

Форма для изготовления железобетонных иэделий по авт. св. N 856807, о тл и ч а ю щ а я с я тем, что, с целью расширения диапазона применения, подвижные борта снабжены горизонтальными направляющими, а ступенчатые кронштейны-фиксаторы — захватами, контактирующими с направляющими соответствующих бортов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство CCCP

N 856807, кл. В 28 В 7/04, 1979

965780

Составитель С. Кваша

ТехРед Д. абине 1 КоРРектоР В. БУтЯга

Редактор И. Товтин

Тираж 604 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 7740/21

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
