Реферат



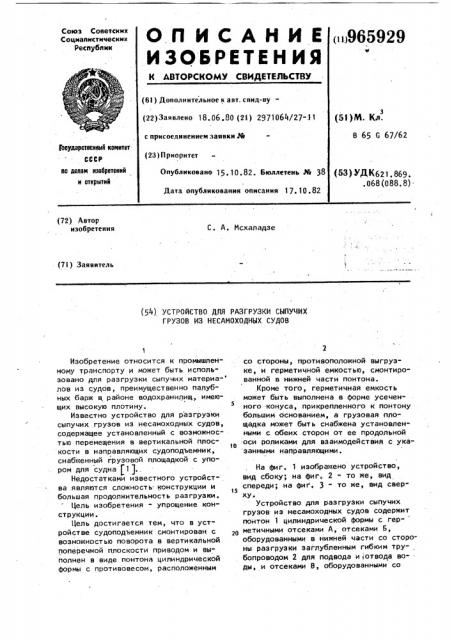

Союз Советских

Социалистических

Республик

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<1и965929

ы (61 ) Дополнительное к а вт. с вид- ву " (22)Заявлено 18.06 .80 (2l) 2971064/27-.11 с присоединением заявки,% (23) Приоритет (51)М. Кл.

В б С 67/бг

3Ьсуаарстеенный квинтет

СССР но делам изобретений н еткрытнй

ОпУбликовано 1 . l0,82. Бюллетень Pk 38 (53) УДК621. 869..068 (088. 8) .

Дата опубликования описания I 7. 10 .82 (72) Автор изобретения

С. А. Исхаладзе (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАЗГРУЗКИ СЫПУЧИХ

ГРУЗОВ ИЗ НЕСАМОХОДНЫХ СУДОВ

Изобретение относится к промышленному транспорту и может быть использовано для разгрузки сыпучих материа- лов из судов, преимущественно палубных барж в. районе водохранилищ, имеющих высокую плотину, Известно устройство для разгрузки сыпучих грузов из несамоходных судов, содержащее установленный с возможностью перемещения в вертикальной плоскости B направляющих судоподъемник, снабженный грузовой площадкой с упором для судна (1)..

Недостатками известного устройства являются сложность конструкции и большая продолжительность разгрузки.

Цель изобретения " упрощение конструкции.

Цель достигается тем, что в устройстве судоподъемник смонтирован с возможностью поворота в вертикальной поперечной плоскости приводом и выполнен в виде понтона цилиндрической формы с противовесом, расположенным со стороны, противоположной выгрузке, и герметичной емкостью, смонтированной в нижней части понтона.

Кроме того, герметичная емкость может .быть выполнена в форме усечен5 ного конуса, прикрепленного к понтону большим основанием, а грузовая площадка мокнет быть снабжена установлен" ными с обеих сторон от ее продольной оси роликами для взаимодействия с ука занными направляющими.

На фиг. 1 изображено устройство, вид сбоку; на фиг, 2 - то же, вид спереди; на фиг . 3 - то we, вид свер15 ху.

Устройство для разгрузки сыпучих грузов из несамоходных судов содержит понтон 1 цилиндрической формы с гер- зв метичными отсеками А, отсеками Б, оборудованными в нижней части со стороны разгрузки заглубленным гибким тру. бопроводом 2 для подвода и отвода воды, и отсеками В, оборудованными со

3 96592 стороны, противоположной направлению разгрузки, трубопроводом 3 для отвода из отсеков вытесненного водой воздуха.

В нижней части понтона смонтированаз герметическая емкость 4, выполненная в виде усеченного конуса, прикреплен" ного к понтону 1 большим основанием.

Со стороны противоположной выгрузки понтон снабжен противовесом 5. В ниж- 1в ней части отсека А, в противоположной направлению выгрузки стороне, размещен привод поворота судоподъемника, электродвигатель 6, соединенный через . редуктор 7 с вертикальным валом 8, 15 ось которого совпадает с вертикаль-. 1ой осью понтона. Вал 8 соединен с гориэонтальным валом 9, снабженным винтом 10, В верхней части понтона размещена грузовая площадка 11 с упором 12 ро . для судна 13, расположенным со стороны выгрузки.

С обеих сторон по продольной оси грузовой площадки выполнены высту". пы 14, соединенные с П-образной те- zs лежкой 15, на которой закреплены ролики 16. Ролики перемещаются в Собразных направляющих 17, закреплен1 ных в стенах 18 разгрузочной камеры, которая со стороны выгрузки снабжена зО наклонной плоскостью 19.

К грузовой площадке прикреплен конец троса, другой конец которого закреплен на лебедке 20, находящейся на стене раз грузочной камеры, проти31 воположной стороне разгрузки.

Работа устройства осуществляется следующим образом.

С помощью буксира судно 13 заводят в разгрузочную камеру и устанавливают над понтоном 1 с помощью лебедок 20. Затем выпускают иэ понтона

hoAy по трубопроводам 3. Выпуск воды производят до тех пор, пока в результате подъема понтона грузовая пло4$ щадка 11 не коснется дна судна. После этого освобождают судно от тросов и закрепляют с их помощью грузовую площадку со стороны, противоположной выгрузке. После этого выпускают из понтона остальную воду, оставляя незначительную часть для удержания пон" тона на плаву. При этом понтон 1 поднимается вместе с размещенным на грузовой площадке 11 судном.

Включением электродвигателя 6 при" водят во вращение винт 10, который перемещает в сторону, противоположную стороне, выгрузки, герметичную ем|кость 4 и поворачивает понтон 1 против часовой стрелки.

Грузовая площадка 11 и вместе с ней судно 13 наклоняются на угол, необходимый для разгрузки сыпучих грузов и ограничиваемый заданной максимальной длиной троса.

Груз под силой собственной тяжес-ти ссыпается с судна.

После разгрузки вращением винта 10 в обратную сторону путем реверса электродвигателя 6, намоткой троса на барабаны лебедок 20 и под действием противовеса 5 возвращают понтон 1 с грузовой площадкой 11 и судном 13 в исходное положение, открывают доступ воды в отсеки Б по трубопроводам.

Понтон с грузовой площадкой опускается на опоры, перемещаясь с помо-, щью роликов 16 по С-образным направляющим 17. Разгруженное судно с помощью буксира отводится от места разгрузки, а к месту разгрузки подводится следующее, и процесс разгрузки повторяется, В случае неполной разгрузки вследствие прилипания материала судно возвращается в горизонтальное положение, производится рыхление и снова возобновляется процесс разгрузки.

Использование изобретения позволяет повысить производительность труда при разгрузке сыпучих материалов из судов, преимущественно палубных барж в районе водохранилищ, имеющих высокие плотины; увеличить количество перевозимых на судах грузов.

Простота предложенного устройства обеспечивает надежность его работы и уменьшение необходимых эксплуатационных расходов.

Формула изобретения

1. Устройство для разгрузки сыпучих грузов из несамоходных судов, содержащее установленный с воэможностью перемещения в вертикальной. плоскости в направляющих судоподъемник, снабженный грузовой площадкой с упором для судна, о т л и ч а ю щ е ес я тем, что, с целью упрощения конструкции, судоподъемник смонтирован с возможностью поворота в вертикальной поперечной плоскости приводом и выполнен в виде понтона цилиндрической Формы с противовесом, распо9659 ложенным со стороны, противоположной выгрузке, и с герметичной емкостью,. смонтированной в нижней части понтона.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что герметичная емкость выполнена в форме усеченного конуса, прикрепленного к понтону боль» шим основанием. ю

29 4

3. Устройство по и. 1, о т л ич а ю щ е е с я тем, что грузовая площадка снабжена установленными с обеих сторон от ее продольной оси роликами для взаимодействия с указанными направляющими.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

;й 600059, кл. В 65 G 67/48, 29.11.76.
