Союз Советских

Социалистических

Республик

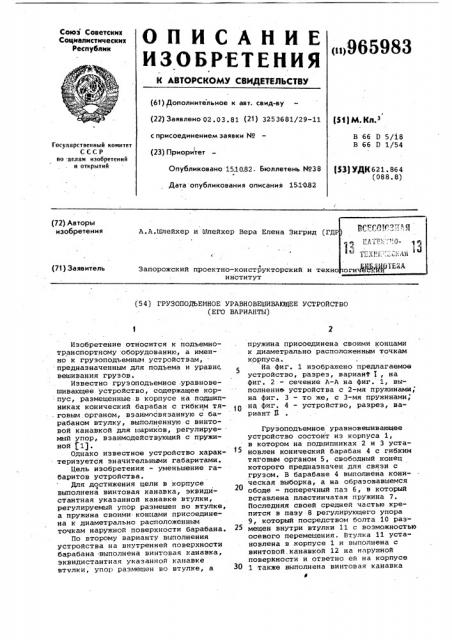

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ,ф г

"г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Цополнительное к авт. сеид-ву (22) Заявлено 02.03.81 (21) 3253681/29-11 ($1) M. Кл. с присоединением заявки ¹ (23) Приоритет

В 66 D 5/18

В 66 D 1/54

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 15.10.82 ° Бюллетень ¹38

Дата опубликования описания 151082 (53) УДК 621. 864 (088. 8) (72) Авторы изобретения

A.A.Øëåéõåð и Млейхер Вера Елена Зигрид (ГД (71) Заявитель

Запорожский проектно-конструктОрский и техн институт (54) ГРУЗОПОДЪЕМНОЕ УРАВНОВЕШИВАЮЩЕЕ УСТРОЙСТВО (ЕГО ВАРИАНТЫ) Изобретение относится к подъемнотранспортному оборудованию, а именно к грузоподъемным устройствам, предназначенным для подъема и уравнс, вешивания грузов.

Известно груэоподъемное .уравновешивающее устройство, содержащее корпус, размещенные.в корпусе на подшипниках конический барабан с гибким тя. говым органом, взаимосвязанную с барабаном втулку, выполненную с винтовой канавкой для шариков, регулируемый упор, взаимодействующий с пружиной l1).

Однако известное устройство характеризуется значительными габаритами.

Цель изобретения - уменьшение габаритов устройства.

Для достижения цели в корпусе ь выполнена винтовая канавка, эквидистантная указанной канавке втулки, регулируемый упор размещен во втулке, а пружина своими концами присоединена к диаметрально расположенным точкам наружной поверхности барабана.

По второму варианту выполнения устройства на внутренней поверхности барабана -выполнена винтовая канавка, эквидистантная указанной канавке втулки, упор размещен во втулке, а пружина присоединена своими концами к диаметрально расположенным точкам корпуса.

На фиг. 1 изображено предлагаемое устройство, разрез, вариант j, на фиг. 2 — сечение А-A на фиг. 1, выполнение устройства с 2-мя пружинами, на фиг. 3 - то же, с 3-мя пружинами, на фиг. 4 — устройство, разрез, вариант П

Грузоподъемное уравновешивающее устройство состоит из корпуса 1, в котором на подшипниках 2 и 3 установлен конический барабан 4 с гибким тяговым органом 5, свободный конец которого предназначен для связи с грузом. В барабане 4 выполнена коническая выборка, а на образовавшемся

20 ободе - поперечный паз б, в который вставлена пластинчатая пружина 7.

Последняя своей средней частью крепится в пазу 8 регулирующего упора

9, который посредством болта 10 раз мещен внутри втулки 11 с возможностью осевого перемещения. Втулка 11 установлена в .корпусе 1 и выполнена с винтовой. канавкой 12 на наружной поверхности и ответно ей на корпусе

1 также выполнена винтовая канавка

965983

13. В канавках 12 и 13 расположены шарики 14.

Устройство может быть выполнено с дополнительными пружинами 15, закрепленными аналогично на упоре 9 и на барабане 4, как показано на фиг. 2 и 3 или подобным образом. В качестве пластинчатых пружин возможно использование рессор.

В устройстве по второму варнанту ступица барабана 4 изготовлена полой,10 в ней выполнена винтовая канавка 16 и установлена втулка 11, по наружному.диаметру которой выполнена канавка 12, ответно канавке 16, а внутри установлен с воэможностью осевого 15 перемещения посредством болта 10 упор 9. В канавках 16 и 12 расположены шарики 14. Устройство снабжено также пружиной 7, которая своей средней частью крепится на упоре 9, а . 2О концы установлены в пазу 17, который выполнен на корпусе 1.

Устройство может быть выполнено с дополнительными пружинами, средней частью также крепящимися на упоре 9, а концы установлены в пазах корпуса 1 равномерно по окружности, В качестве пружин возможно использование рессор, Грузоподъемное уравновешивающее устройство по первому варианту работает следующим образом.

Настройка устройства на определенную грузоподъемность производится перемещением упора 9 болтом 10, груз при этом находится в крайнем верхнем положении. При опускании груза барабан 4 вращается, передавая при этом вращение через пружину 7 и упор .9 на втулку 11. Втулка 11 ввинчивается в корпус 1, сх<имая пружину 40

7, йри этом усилие. пружины 7 возрастает в соответствии с увеличейием вращающего момента из-за увеличения диаметра витка органа 5 на барабане

4, т.е. обеспечивается необходимый 45 момент для удержания груза при любом диаметре витка гибкого органа 5 на барабане 4.

Грузоподъемное уравновешивающее устройство по второму варианту работает следующим образом.

Настройка устройства на определенную грузоподъемность производится перемещением упора 9 болтом 10, груз при этом находится в крайнем 55 верхнем положении. При опускании . груза барабан .,4 вращается, втулка

11 ввинчивается в барабан 4, сжимая пружину 7, которая препятствует вращению втулки 11. При этом усилие пружины 7 возрастает в соответствии с увеличением вращающего момента из-за увеличения диаметра витка органа 5 на барабане 4, т.е. обеспечивается необходимый момент для удержания груз при любом диаметре витка органа 5 на барабане 4, Таким образом, предлагаемое техническое решение позволяет упростить устройство, значительно уменьшить габариты по сравнению с прототипом, при этом возможно многократное увеличение грузоподъемности без увеличения габаритов и усложнения конструкции. Кроме того, увеличиваются надежность и долговечность всего устройства.

Формула изобретения

1, Грузоподъемное ураэновешивающее устройство, содержащее корпус, размещенные в корпусе на подшипниках ,конический барабан с гибким тяговым органом, взаимосвязанную с барабаном втулку, выполненную с винтовой канавкой для шариков, регулируемый упор, взаимодействующий .с пружиной, о т— л и ч а ю щ е е с я тем, что, с целью уменьшения габаритов устройства, в корпусе выполнена винтовая канав ка, эквидистантная указанной канавке втулки, регулируемый упор размещен во втулке, а пружина своими кбнцами . присоединена к диаметрально расположенным точкам наружной поверхности барабана.

2. Груэоподъемное уравновешивающее устройство, содержащее корпус, размещенные в корпусе на подшипниках конический барабан с гибким тяговым органом, взаимосвязанную с. барабаном втулку, выполненную с винтовой канавкой для шариков, регулируемый упор, взаимодействующий с пружиной, о т л и ч а ю щ е е с я тем, что, с целью уменьшения габаритов устройства, на внутренней поверхности барабана выполнена винтовая канавка,,эквидистантная указан" ной канавке втулки, упор размещен во втулке, а пружина присоединена своими концами к диаметрально расположенным точкам корпуса. источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство, СССР по заявке 93215905, кл. B 66 D 5/18, 02.03.81 (прототип) .

965983
