Способ изготовления набивных свай
Иллюстрации
Реферат

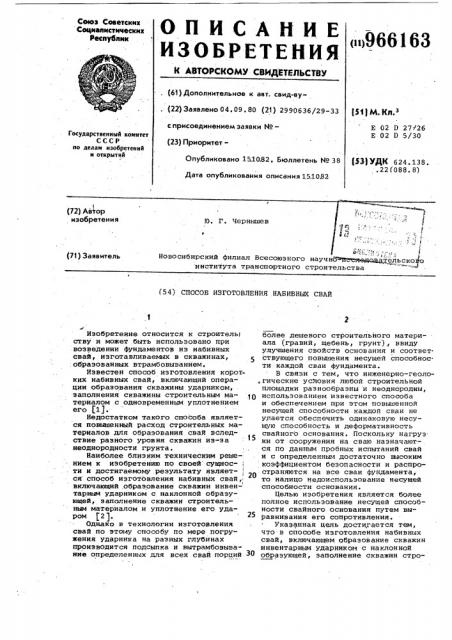

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реелублик
<111966163 (61) ???????????????????????????? ?? ??????. ????????-sy. (22) ???????????????? 04.09.80 (21) 2990636>
Е 02 D 27i26
Е 02 D 5/30 с присоединением заявки ¹Государственный комитет
СССР но дедам изобретений и открытий (23) Приоритет " (53) УДК 624 ° 138. .22 (088. 8) Опубликовано 151082. Бюллетень ¹ 38
Дата опубликования описания 15.1032
l и -I института транспортного строительства (54) СПОСОБ ИЗГОТОВЛЕНИЯ НАБИВНЫХ СВАЙ
Изобретение относится к строитель|
cray и может быть использовано при возведении фундаментов из набивных свай, изготавливаемых в скважинах, .образованных втрамбовыванием.
Известен способ изготовления коротких набивных свай, включающий операции образования скважины ударником, заполнения скважины строительным материалом с одновременным уплотнением его (1).
Недостатком такого способа является повышенный расход строительных материалов для образования свай вследствие разного уровня скважин из-за неоднородности грунта.
Наиболее близким техническим решением к изобретению по своей сущнос- l ти и достигаемому результату являет- . ся способ изготовления набивных свай, ! включающий .образование скважин инвентарным ударником с наклонной образующей, заполнение скважин строительным материалом и уплотнение его ударом (2 ).
Однако в технологии изготовления свай по этому способу по мере погружения ударника на разных глубинах производится подсыпка и вытрамбовывание определенных для всех свай порций более дешевого строительного материала (гравий, щебень, грунт), ввиду улучшения свойств основания и соответствующего повышения несущей способности каждой сваи фундамента.
В связи с тем, что инженерно-геоло,гические условия любой строительной площадки разнообразны и неоднородны, использованием известного способа и обеспечением при этом повышенной несущей способности каждой сваи не удается обеспечить одинаковую несущую способность и деформативность свайного основания. Поскольку нагруз ки от сооружения на сваю назначаются по данным пробных испытаний свай и с определенным достаточно высоким коэФфициентом безопасности и распространяются на все сваи фундамента, то налицо недоиспользование несущей способности основания.
Целью изобретения является более полное использование несущей способности свайного основания путем выравнивания его сопротивления.
Указанная цель достигается тем, что в способе изготовления набивных свай, включающем образование скважин инвентарным ударником с наклонной образующей, заполнение скважин стро966163 г ительным материалом и уплотнение его ударом, перед началом образования скважин под сваи в местах с наиболее высокими прочностными характеристиками грунта образуют с помощью ударника 5-7 пробных скважин, подсчитывая при этом количество ударов, необходимых для погружения ударника на соответствующую глубину и до проектной, затем „по этим данйым строят контрольный графики приступают к изготов-10 лению набивных свай, причем при обра зовании скважин под набивную сваю на каждом контрольном уровне производят проверку соответствия фактического числа ударов с числом ударов при об- 15 разовании пробных скважин по графику и по расхождению их определяют объем засыпки, производят засыпку местным грунтом и продолжают операцию по образованию скважин, при этом операции;-О повторяют на всех контрольных уровнях до тех пор, пока не будет достигнута проектная отметка скважины.
Предлагаемый способ осуществляется следующим образом.
Для .изготовления скважин и свай используется инвентарный ударник квад ратного сечения со стороно."г квадрата по низу d>, по верху .й и длиной L.
В местах с наиболее высокими проч-. ностными характеристиками грунта обра О зуют пробные скважины в количестве, достаточном для статической обработки (например, 5-7 скважин), при этом регистрируют число ударов и глубину погружения.
По этим данным строят контрольный график, представляющий собой внешнюю огибающую И о„ и статистическую кривую (М + а N) = f(1) в зависимости от величины погружения ударника (Й - 4O
-реднеарифметическое значение количества ударов при образовании проб ных скважин; в И вЂ” среднеквадратичес кое отклонение; 1 — текущая глубина погружения ударника). 45
По мере образования пробных скважин и скважин под сваи объем скважины изменяется в функции от 1 и составляет: ч (ä 3g,ä в-д t d P, (1) 50
Е=Э 4 У +8 а при проникании на глубину Ь
" - - (: : . а)
График строят по формуле (1).
На фиг. 1 приведен обобщенный контрольный график зависимости ясла ударов от глубины (1), являющийся либо внешней огибающей, либо построенный по результатам. статистической 60 обработки графиков N = f(1), полученным.при образовании пробных скважин; на фиг. 2 — график (2) изменения объема скважины по глубине V = f(1) — 2; на фиг. 3 совмещены контрольный график (1) и фактический график (3) зависимости числа ударов по глубиие для скважины под i-тую сваю, а также откорректированный график (4) числа ударов после подсыпки определенных порций грунта на контрольных уровнях.
Таким образом, при погружении. ударника при образовании. скважины под любую сваю на контрольном уров не разница в числе ударов между конт:рольным графиком (1) и фактическим (3) составляет Ь N< . Перенеся точку пересечения фактического графика (3)
М = 5(1) на контрольный, а далее на график (2), находят объем подсыпки в плотном теле ЬЧ . В скважину засыпают порцию подсыпки ко . Далее, продолжая вытрамбовывание скважины до следующего контрольного уровня, график N = Е(1): будет занимать некоторое промежуточное положение между контрольным (1) и фактическим (3)
"графиками. При достижении ударником этого контрольного уровня разница в числе ударов между контрольным (1) и откорректированным (4). графиками составляет b,N 1 - . .Совершая построения, аналогичйые рассмотренным, на-. ходят объем подсыпки местного стро.ительного материала ьЧц на втором контрольном уровне. Выполнив операцию подсыпки, продолжают вытрамбовывание скважин до следующего уровня корректировки и вновь по разнице графиков (1) и (4) (й N ) устанавливают величину новой порции грунта h N,, засыпают в скважину и продолжают вытрамбовывание до проектной глубины.
После завершения операции по выравниванию сопротивления основания,. осуществляемой одновременно с операцией по образованию скважины, производят заполнение скважины строительным материалом, например бетоном, который затем уплбтняют.
Контрольные уровни и их количество следует назначать в зависимости от глубины скважины, инженерно-геологических условий, приурачивая их к гра-. ницам слоев грунта и по возможности равномерно, например через два метра.
Данное изобретение позволяет повысить несущую способность основания.
При этом обеспечивается одинаковая несущая способность и деформативность основания каждой сваи и соответственно равномерность деформации всего фундамента объекта.
Формула изобретения
Способ изготовления набивных свай, включающий образование скважин инвентарным ударником с наклонной образующей, заполнение скважин строительным материалом и уплотнение его ударом, отличающийся тем, 966163
Составитель Э. Зулинский
Редактор Л. Повхан Техред M.Tenep Корректор M. демчи к
Заказ 7790/40 Тираж 709 Подписное
ВНИИПИ Государственного комитета. СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб,, д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 что, с целью более полного использования несущей способности свайного основания путем выравнивания его сопротивления, перед началом образования скважин под сваи в местах с наиболее высокими прочностными характеристиками грунта образуют с помощью ударника 5-7 пробных скважин, подсчитывая при этом количество ударов, необходимых для погружения ударника на соответствующую глубину и до проек. 0 тной, затем по этим данным строят контрольный график и приступают к изготовлению .набивных свай, причем при образовании скважины под набивную. сваю на каждом контрольном уровне,!5 производят проверку соответствия фактического числа ударов с числом уда1 ров при образовании пробных скважин, по графику, а по расхождению их определяют объем засыпки, производят засыпку местным грунтом и продолжают операцию по образованию скважин, при этом операции повторяют на всех конт.рольных .уровнях до тех пор, пока не будет достигнута проектная отметка скважины.
Источники информации, принятые во внимание при экспертизе
1i Паталеев A. В., Боженков С. Я.
Механика грунтов, основания и фундаменты, ч. II М., Трансжелдориэдат, 1943, с. 43.
2. Бреннеке Л., Ломейеп Э. Основания и фундаменты, т. 1, Госстройиздат, 1933, с. 188-189 (прототип).
