Способ раздвижки складного каркаса пространственной конструкции

Способ раздвижки складного каркаса пространственной конструкции

Иллюстрации

Показать все

Реферат

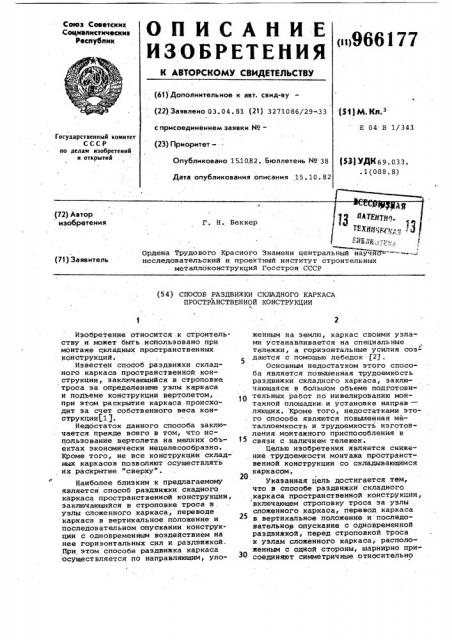

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респубблик

«н966177 (61) Дополнительное к авт. саид-ву (22) Заявлено 03. 04. 81 (21) 327108б/29-.33 с присоединением заявки ¹â€” (23) ПриоритетОпубликовано 151082. Бюллетень ¹ 38

Дата опубликования описания 15. 10. 82

:($g) Кп 3

Е 04 В 1/343

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 69. 033. .1(088.8) ь 4Я э нянуд .

-XHHNF4 r, .. J тL л ь — — - — — —;"..

Ордена Трудового Красного Знамени центральный научйо=---(72) Автор изобретения (71) Заявитель исследовательский и проектный институт строительных металлоконструкций Госстроя СССР (54) СПОСОБ РАЗДВИЖКИ СКЛАДНОГО КАРКАСА

ПРОСТРАНСТВЕННОЙ КОНСТРУКЦИИ

Изобретение относится к строитель- ству и может быть. использовано при монтаже складных пространственных конструкций.

Известен способ раздвижки складного каркаса пространственной конструкции, заключающийся в строповке троса за определенные узлы каркаса и подъеме конструкции вертолетом, при этом раскрытие каркаса происходит за счет собственного веса конструкции 1).

Недостаток данного способа заключается прежде всего в том, что использование вертолета на мелких объектах экономически нецелесообразно.

Кроме того, не все конструкции складных каркасов позволяют осуществлять их раскрытие "сверху".

Наиболее близким к предлагаемому является способ раздвижки скадного каркаса пространственной конструкции, заключающийся в строповке троса в . узлы сложенного каркаса, переводе каркаса в вертикальное положение и последовательном опускании конструкции с одновременным воздействием на нее горизонтальных сил и раздвижкой.

При этом способе раздвижка каркаса осуществляется по направляющим, уложенным на землю, каркас своими узлами устанавливается на специальные тележки, а горизонтальные усилия создаются с помощью лебедок (23 .

Основным недостатком этого способа является повышенная трудоемкость раздвижки складного каркаса, заключающаяся в большом объеме подготовительных работ по нивелированию монтажной площадки.и установке направ— ляющих. Кроме того, недостатками этого способа являются повыыенная металлоемкость и трудоемкость изготовления.монтажного приспособления в связи с наличием тележек.

Целью изобретения является снижение трудоемкости монтажа пространственной конструкции со складывающимся каркасом.

Указанная цель достигается тем, что в способе раздвижки складного ,каркаса пространственной конструкции, включающем строповку троса эа узлы сложенного каркаса, перевод каркаса

25 в вертик ьное положение и по едовательное опускание с одновременной раздвижкой, перед строповкой троса к узлам сложенного каркаса, расположенным с одной стороны, шарнирно присоединяют симметричные относительно

966177 продольной оси сложенного каркаса под углом к ней стержневые элементы, противоположные концы которых шарнирно объединяют опорной рамкой, а трос стропуют в узлах крепления .стержневых элементов и пропускают через противо- 5 лежщие узлы складного каркаса, причем при переводе каркаса в верти- кальное положение, опорную рамку устанавливают на землю.

На фиг. 1 представлен сложенный каркас в горизонтальном положении, вид сбоку, на фиг. 2 — верхний узел складного каркаса с направляющей для троса; на фиг. 3 — сложенный каркас в вертикальном положении, вид . 5 сбоку, на фиг. 4 — то" же, в плане ; на фиг. 5 — каркас в частично раздвинутом положении, вид сбоку, на фиг. 6 — то же, в плане, на фиг. 7 каркас в раздвииутом положении, вид сбоку; на фиг, 8 — то же,. в плане.

Способ раздвижки складного .каркаса пространственной конструкции заклю чается в шарнирном присоединении к нижним узлам 1 каркаса, находящего-. ся в горизонтальном положении, концов стержневых элементов 2, расположенных с начальным углом наклона продольной оси сложенного каркаса.

Противоположные концы стержневых элементов 2 шарнирно присоединяют 30 к опорной раме 3, затем трос 4 присоединяют к узлам 1, крепления стержневых элементов 2 и пропускают сквозное направление .5 в противоположных

Узлах 6. Каркас переводят в верти- 33 кальное положение и опорную рамку 3 устанавливают на землю. Далее с помощью крана конструкция опускается, при этом за счет начального .угла наклона стержневых элементов к вертика-лО ли собственный вес .KQHcTpóêöèè созда- ет горизонтальные усилия раздвижки.

Предлагаемый. способ раздвижки может быть использован для складных каркасов, имеющих квадратную и тре 45 угольную ячейку в плане.

Преимущества предлагаемого способа заключаются в том, что отпадает такая трудоемкая операция, как установка по нивелиру. направляющих элементов

I для раздвижки складного каркаса и лебедок, создающих горизонтальные усилия.

Кроме того, отпадает необходимость изготовления тележек, требующих большого объема механической обработки.

Одним из достоинств предлагаемого способа является то, что при раздвиж-. ке складных каркасов с квадратной и шестиугольной ячейкой наличие радиально расположенных относительно контура стержневых элементов создает геометрическую неизменяемость каркаса в плане после раздвижки. При этом конструкция принимает проектную геометрию в плане и облегчается установка добротных элементов и кровельных панелей.

Формула изобретения

Способ раздвижки складного каркаса пространственной конструкции, включающий строповку троса за узлы сложенного каркаса, перевод каркаса в вертикальное положение и последовательное, опускание с одновременной раздвижкой, отличающийся тем, что, с целью. снижения трудоемкости монтажа, перед строповкой тро- са к узлам сложенного каркаса, расположенным с одной стороны, шарнирно присоединяют симметричные относительно .продольной оси сложенного каркаса под углом к ней стержневые элементы, противоположные концы которых шарнирно объединяют опорной рамкой, а трос стропуют в узлах крепления стержневых элементов .и пропускают через про- . тиволежащие узлы складного каркаса, причем при переводе каркаса в вертикальное положение опОрную рамку устанавливают на землю.

Источники информации, принятые во внимание при экспертизе

1. Пиньеро Э. Сетчатые конструкции. — "Современная архитектура", 1969, Р 1, с. 80-82.

2 ° Проект производства работ на монтаж здания с модульным покрытием.

Р 38-529-00, НИКИМТ, 1978 (прототип).

966177

1

1 е.7

ВНИИПИ Заказ 7793/41

Тираж 724 Подписное

Филиал ППП ".Патент", r. Ужгород, ул.Проектная,4
