Реферат

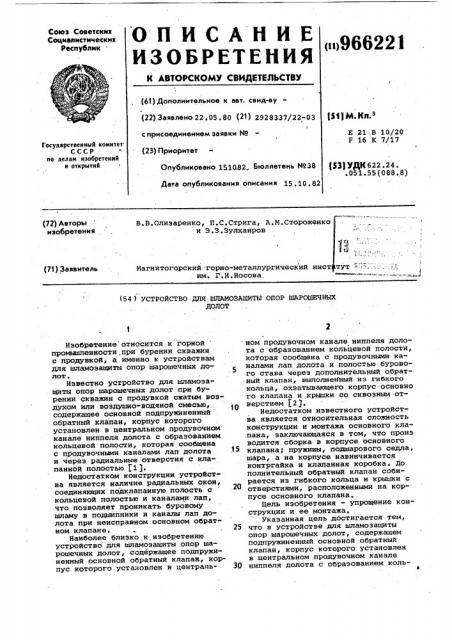

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

«i>966221 (61) Дополнительное к авт. свид-ву

{22) Заявлено 22.05.80 (21) 2928337/22-03

1 с присоединением заявки No ($1) hA. Nfl.3

Е 21,В 10/20

F 16 К. 7/17

Государственный комитет

СССР ио делаю изобретений н открытий (23) Приоритет (53) УДК622 24 . 051. 55 (088. 8) Опубликовано 151082„Бюллетень Мо38

Дата опубликования описания 15.10,82 (72) Авторы изобретения

В.В.Олизаренко, П.С.Стрига, А.М.Стороженко и Э.З.Зулхаиров

Магнитогорский горно-металлургический инст им. Г.И.Носова (7Ц Заявитель р Г ут (54 ) УСТРОЙСТВО ДЛЯ ШЛРМОЗАЩИТЫ ОПОР ШАРОШЕЧНЫХ

ДОЛОТ

Изобретение относится к горной промышленности,.при бурении скважин с продувкой, а именно к устройствам для шламоэащиты опор шарошечных долот.

Известно устройство для шламозащиты опор шарошечных долот при бурении скважин с продувкой сжатым воздухом или воздушно-водяной смесью, содержащее основной подпружиненный обратный клапан, корпус которого установлен в центральном продувочном канале ниппеля долота с образованием кольцевой полости, которая сообщена с продувочными каналами лап долота и через радиальные отверстия с клапанной полостью 1 ).

Недостатком конструкции устройства является наличие радйальных окон, соединяющих подклапанную полость с кольцевой полостью и каналами лап, что позволяет проникать буровому шламу в подшипники и каналы лап долота при неисправном основном обратном клапане.

Наиболее близко к изобретению устройство для шламозащиты опор ша- рошечных долот, содержащее подпружиненный основной обратный клапан., корпус которого установлен в центральном продувочном канале ниппеля долота с образованием кольцевой полости, которая сообщена с продувочными каналами лап долота и полостью бурового става через дополнительный обратный клапан, выполненный иэ гибкого кольца, охватывающего корпус основно го клапана и крышки со сквозным отверстием (21.

Недостатком известного устройства является относительная сложность конструкции и монтажа основного клапана, заключающаяся в том, что произ водится сборка в корпусе основного т5 клапана, пружины, подшарового седла, шара, а на корпусе навинчивается контргайка и клаланная коробка. До полнительный обратный клапан собирается из гибкого кольца и крышки с отверстиями, расположенными на корпусе основного клапана.

Цель изобретения - упрощение конструкции и ее монтажа. . Указанная цель достигается тем, 25 что в устройстве для шламозащиты опор шарошечных долот, содержащем подпружиненный основной обратный клапан, корпус которого установлен в центральном продувочном канале

Зо ниппеля долота с образованием коль966221 цевой полости, которая сообщена продувочными каналами лап долота, и установленный на корпусе основного клапана дополнительный обратный клапан из эластичного материала, корпус основного клапана выполнен с радиальными отверстиями и сегментными пазами, при этом основной клапан выполнен в виде гибкого диска с диаметральной канавкой и размещенной в ней оси, закрепленной в радиальных 10 отверстиях корпуса, а дополнительный клапан - в виде патрубка, установленного с воэможностью перекрытия сегментных пазов корпуса.

На фиг. 1 изображено устройство, 15 общий вид, на фиг. 2 — основной.клапан с пружиной.

Устройство для шламозащиты опор шарошечных долот содержит корпус 1 основного и дополнительного обратным 2О клапанов с буртом 2 и радиальными отверстиями 3 для крепления оси 4 основного клапана 5, подпружиненного пружиной 6, и сегментных пазов 7 для дополнительного клапана, расположенных ниже бурта 2 и перпендику.-. лярно оси 4.

Основной клапан 5 выполнен в виде гибкого диска с диаметральной канавкой 8 для размещения оси 4, а дополнительный клапан выполнен в виде патрубка 9 эластичной кольцевой полумуфты 10, который охватывает и перекрывает диаметральные отверстия 3 и сегментные пазы 7 корпуса.1, при этом кольцо 11 полумуфты 10 установлено между торцом ниппеля 12 долота и буртом 2 корпуса основного и дополнительного клапанов.

Устройство работает следующим образом. 40

При монтаже основной клапан 5 вводится через центральное отверстие

13 в подклапанную полость корпуса 1, затем в подклапанную полость через сегментный паз 7 вводится пружина 6 45 и осью 4, пропускаемой через радиальные отверстия 3 корпуса 1, диаметральную канавку 8 с расположенной перпендикулярно нее пружиной 6, основной .клапан 5 защемляется между внутренней 5О поверхностью корпуса 1 и осью. Затем на нижний конец корпуса 1 надевается кольцевая полумуфта 10, которая охватывает и перекрывает патрубком 9 горизонтальные 3 и сегментные 7 от- 55 верстия корпуса, при этом кольцо 11 полумуфты 10 контактирует с нижней поверхностью бурта 2 и торцовой поверхностью ниппеля 12 долота 13 и служит в качестве манжеты.

В собранном виде устройство для шламозащиты опор шарошечных долот монтируется в реэьбовой патрубок 14 центрального проходного отверстия

15 долота ключом (не показан), встав- 65 ляемым в диамвтральные пазы 16 на верхней части корпуса 1.

Устройство готово к работе. При включении продувки поток сжатого воздуха, воздействует на основной клапан 5, отжимает лепестки клапана ° вдоль оси 4 и часть потока сжатого воздуха проходит на забой скважины, очищая его от шлама, а другая часть потока, воздействуя на дополнительный клапан, отжимает края эластичного патрубка 9 и проходит к опорам долота через продувочные каналы 17.

При этом эа счет утолщений на концах лепестков основного клапана 5 (фиг.2) образуется плоскость наклона лепестков к продольной оси корпуса, которая обеспечивает отражение части воздушного потока и отделение капелек масла из потока сжатого воз,духа нагнетаемого компрессором, и обогащенная маслом часть воздушного потока через сегментные пазы 7 идет на .смазку и охлаждение опор шарошек.

С прекращением продувки лепестки основного клапана 5 под действием пружины 6 перекрывают центральное проходное отверстие 13 устройства, а эластичный патрубок 9 обжимает корпус 1 устройства и перекрывает сегментные пазы 7, тем самым предотвращается йроникновение бурЬвого шлама как в полость бурового става, так и к подшипникам шарошек долота.

Использование данного технического решения позволяет упростить конструкцию и облегчить монтаж устройства.

Формула изобретения

Устройство для шламоэащиты опор шарошечных долот, содержащее подпру.жиненный основной обратный клапан, корпус которого установлен в центральном продувочном канале ниппеля долота с образованием кольцевой полости, которая сообщена с,продувочными каналами лап долота, и установленный на корпусе основного клапана дополнительный обратный клапан из эластичного материала, о т л ич а ю щ е е с я тем, что, с целью упрощения конструкции и монтажа, корпус основного клапана выполнен с радиальными отверстиями и сегментными пазами, при этом основной клапан выполнен в виде гибкого диска с диаметральной канавкой и размещенной в ней оси, закрепленной в радиальных отверстиях корпуса, а дополнительный клапан — в виде патрубка,. установленного с возможностью перекрытия сегментных пазов корпуса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9244881, кл. E 21 В 9/10, 1967.

2. Авторское свидетельство СССР

9646025, кл. Е 21 В 9/08, 1969.
