Инжекционная горелка
Иллюстрации
Реферат

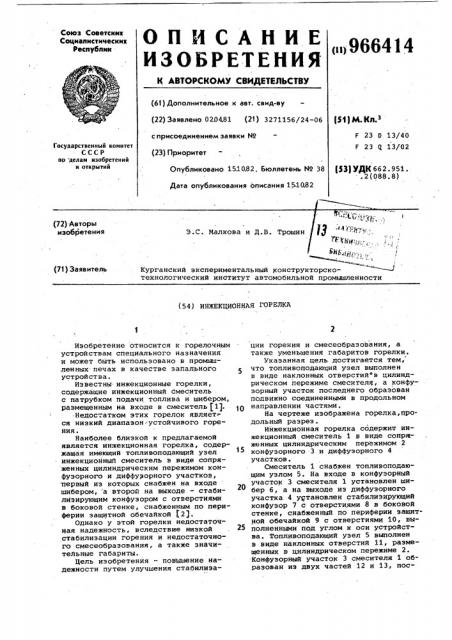

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик о>966414 (61) Дополнительное к авт. свид-ву (22) Заявлено 020481 (21) 3271156/24-06 с присоединением заявки ¹ (23) Приоритет
Опубликовано 151082. Бюллетень ¹ 38 (51) М.Кл з
F 23 D 13/40
F 23 Q 13/02
Государственный комитет
СССР по делам изобретений и отирытий
153) УДК 662. 951. .2(088.8) Дата опубликования описания 151082
КуРганский эксперименгалэннй Консгрукгорскотехнологический институт автомобильной промышленности (71) 3а яв итель (54) ИНЖЕКЦИОННАЯ ГОРЕЛКА
Изобретение относится к горелочным устройствам специального назначения и может быть использовано в промышленных печах в качестве запального устройства.
Известны инжекционные горелки, содержащие инжекционный смеситель с патрубком подачи топлива и шибером, размещенным на входе в смеситель (1).
Недостатком этих горелок являет= ся низкий диапазон-устойчивого горения.
Наиболее близкой к предлагаемой является инжекционная горелка, содержащая имеющий топливоподающий узел инжекционный смеситель в виде сопряженных цилиндрическим пережимом конфуэорного и диффузорного участков, первый из которых снабжен на входе шибером, а второй на выходе - стабилизирующим конфузором с отверстиями в боковой стенке, снабженным по периферии защитной обечайкой f2).
Однако у этой горелки недостаточНая надежность, вследствие низкой стабилизации горения и недостаточного смесеобраэования, а также значительные габариты.
Цель изобретения — повъшение надежности путем улучшения стабилизации горения и смесеобраэования, а также уменьшения габаритов горелки.
Укаэанная цель достигается тем, что топливоцодающий узел выполнен в виде наклонных отверстий в цилиндрическом пережиме смесителя, а конфузорный участок последнего образован подвижно соединенными в продольном направлении частями.
На чертеже изображена горелка,продольный разрез.
Инжекционная горелка содержит инжекционный смеситель 1 в виде сопряженных цилиндрическим пережимом 2 конфузорного 3 и диффузорного 4 участков °
Смеситель 1 снабжен топливоподающим узлом 5. На входе в конфуэорный участок 3 смесителя 1 установлен шибер 6, а на выходе из диффузорного участка 4 установлен стабилизирующий конфузор 7 с отверстиями 8 в боковой стенке, снабженный по периферии защитной обечайкой 9 с отверстиями 10, выполненными под углом к оси устройства. Топливоподающий узел 5 выполнен в виде наклонных отверстий 11, размещенных в цилиндрическом пережиме 2.
Конфузорный участок 3 смесителя 1 образован из двух частей 12 и 13, пос966414 ледняя из которых установлена с воз- можностью продольного перемещения с помощью накидной гайки 14 °
Инжекционная горелка работает следующим образом.
Газ через топливоподающий узел 5 и отверстия 11 с увеличенной в результате сужения потока скоростью входит в цилиндрический пережим 2 смесителя 1, эжектируя воздух, поступающий ло конфуэорному участку 3. Перемещая 10 подвижную часть 13 конфуэорного участка 3 вдоль продольной оси можно менять динамику воздушного потока,воздействуя таким образом на инжектирующую способность горелки. Количество f5 засасываемого воздуха регулируется шибером 6. Параметры газовой струи устанавливаются перемещением смесителя 1 вдоль оси топливоподающего узла 5.
Регулированием потоков газа и.воэду- О ха можно установить оптимальное их соотношение для обеспечения устойчивого горения пламени в широком диапазоне изменения нагрузки и калорийности "сжигаемого топлива. далее смесь попадает в диффузорный:участок 4, где происходит дальнейшее смесеобразование. Проходя через выходное отверстие стабилиэурующего конфузора 7, смесь при горении образует высокоскоростной факел. ЗО
В периферийных отверстиях 8 зажигается кольцевое:дежурное.пламя, предотвращающее отрыв пламени основного факела. Пламя защищается от задувания защитной обечайкой 9, а засасы- З5 ваемый в отверстия 10 вторичный воздух способствует циркуляции и дожиганию топлива в продуктах сгорания.
Улучшение смесеобразования в запальной горелке достигается тем, что инжектирующие газовые струи направлены под углом к воздушному потоку, идущему вдоль оси горелки.При этом сопротивления на воздушном тракте снижаются до минимальных, что позволяет получить более полное сгорание.
Формула изобретения
Инжекционная горелка, содержащая имеющий топливоподающий узел инжекционный смеситель в виде сопряженных цилиндрическим пережимом конфуэорного и диффузорного участков, первый из которых снабжен на входе шибером, а второй на выходе — стабилизирующим конфуэором с отверстиями в боковой стенке, снабженным по периферии ° защитной обечайкой, о т л и ч а ю щ а яс я тем, что, с целью повышения надежности путем улучшения стабилизации горения.и смесеобразования, а также уменьшения габаритов, топливоподающий узел выполнен в виле наклонных отверстий в цилиндрическом пережиме смесителя, а конфузорный участок последнего образован подвижно соединенными в продольном направлении частями.
Источники информации, принятые во внимание при экспертизе
1. Иссерлин А.С. Газовые горелки.
Л., "Недра", 1973, с. 75, рис. 35-а.
2. Иссерлин A.Ñ. Газовые горелки, Л., "Недра", 1973, с. 140-141. рис. 71-а.
966414
Составитель С. Гудкова
Редактор И. Касарда Техред A.Ë÷ Корректор A.Гринденко
Заказ 7819/53 Тираж 598 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
