Емкостный датчик перемещений

Емкостный датчик перемещений

Иллюстрации

Показать все

Реферат

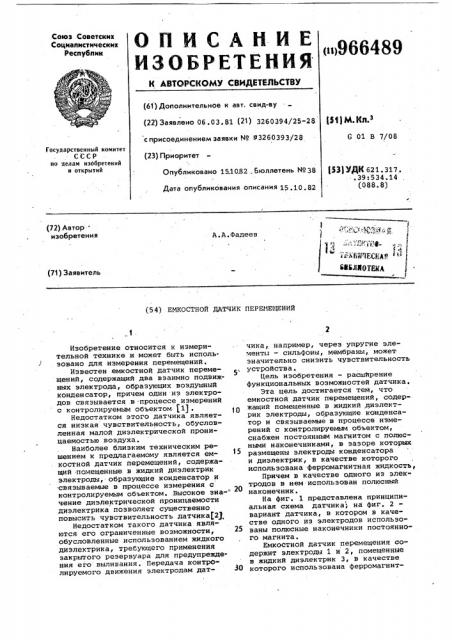

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<1>966489 (б1) Дополнительное к авт. свид-ву (22) Заявлено 06 . 0 3 . 81 (21) 326 0 39 4/25-2 8 с присоединением заявки ¹ Ð3260393/28

131) М,Кл,з

G 01 В 7/08

Государственный комитет

СССР ио делам изобретений и открытий (23) Приоритет

Опубликовано 15.10.82 . Бюллетень № 38 (33) УДК 621. 317..39:534.14 (088.8) дата опубликования описания 15 .10 . 82 (72) Автор изобретения

A.A ° Ôàäååâ (71) Заявитель (54) EMKOCTHOA ДАТЧИК ПЕРЕИЕЩЕНИЙ

Изобретение относится к измерительной технике и может быть использовано для измерения перемещений.

Известен,емкостной датчик перемещений, содержащий два взаимно подвижных электрода, образующих воздушный конденсатор, причем один из электродов связывается в процессе измерений с контролируемым объектом- 11) .

Недостатком этого датчика является низкая чувствительность, обусловленная малой диэлектрической проницаемостью воздуха.

Наиболее близким техническим решением к предлагаемому является емкостной датчик перемещений, содержащий помещенные в жидкий диэлектрик электроды, образующие конденсатор и связываемые в процессе измерения с контролируемым объектом. Высокое зна-= чение диэлектрической проницаемости диэлектрика позволяет существенно повысить чувствительность датчика(2), Недостатком такого датчика являются его ограниченные воэможности, 25 обусловленные использованием жидкого диэлектрика, требующего применения закрытого резервуара для предупреждения его выливания. Передача контро» лируемого движения электродам дат- т0 чика, например, через упругие элементы — сильфоны, мембраны, может. значительно снизить чувствительность устройства.

Цель изобретения - расшйрение функциональных возможностей датчика.

Эта цель достигается тем, что емкостной датчик перемещений, содержащий помещенные в жидкий диэлектрик электроды, образующие конденсатор и связываемые в процессе измерений с контролируемым объектом, снабжен постоянным магнитом с полюсными наконечниками, в зазоре которых размещены электроды конденсатора и диэлектрик, в качестве которого использована ферромагнитная жидкость, Причем в качестве одного из электродов в нем использован полюсный наконечник.

На фиг. 1 представлена принципиальная схема датчика; на фиг. 2 вариант датчика, в котором в качестве одного из электродов использованы полюсные наконечники постоянного магнита.

Емкостной датчик перемещения содержит электроды 1 и 2, помещенные в жидкий диэлектрик 3, в качестве которого использована ферромагнит966489 ная жидкость, и связанные элементами 4 с контролируемыми объектами 5, взаимное перемещение которых измеряется. Электроды 1 и 2 включены в измерительную схему 6. Для пространственной фиксации жидкого диэлект- рика 3 он размещен в зазоре полюсных наконечников 7 постоянного магнита 8.

Датчик работает следующим образом.

При взаимном перемещении электродов 1 и 2 меняется электрическая ем- >0 кость образованного ими конденсато-. ра, что регистрируется схемой 6.

Для повышения чувствительности за счет увеличения площади электро- 5 дов конденсатора зазор между полюсными наконечниками 7 выполнен фигурным. При этом электрод 1 повторяет

Форму зазора, Предлагаемый датчик обладает по сравнению с известными более широкими функциональными возможностями, т.е. он может произвольным образом крепиться в пространстве и реакция его подвижных частей на контролируемые объекты сведена к минимуму.

Формула изобретения

1. Емкостной. датчик перемещений, содержащий помещенные в жидкий диэлектрик электроды, образующие конденсатор и связанные в процессе измерений с контролируемым объектом, отличающийся тем, что, с целью расширения функциональных возможностей,.датчик снабжен постоянным магнитом с полюсными наконечниками, s зазоре которых размещены электроды конденсатора и диэлектрик, в качестве которого использована ферромагнитная жидкость.

2. Датчик по п.1, о т л и ч а юшийся тем, что в качестве одного из электродов в нем использован полюсный наконечник, Источники информации, принятые во внимание при экспертизе

1. Ацюковский В.A. Емкостные.преобразователи перемещения. М.-Л., "Энергия", 1966, с. 10, рис. 1-1.

2. Логинов В.Н. Электрические измерения механических величин. М., "Энергия", 1976, с. 25 (прототип) .

966489 (2) у 1

7(2) Составитель Л.Гуськов

Техред Т.Маточка Корректор Н.Король

Редактор И.Касарда

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 7828/56 Тираж 614 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
