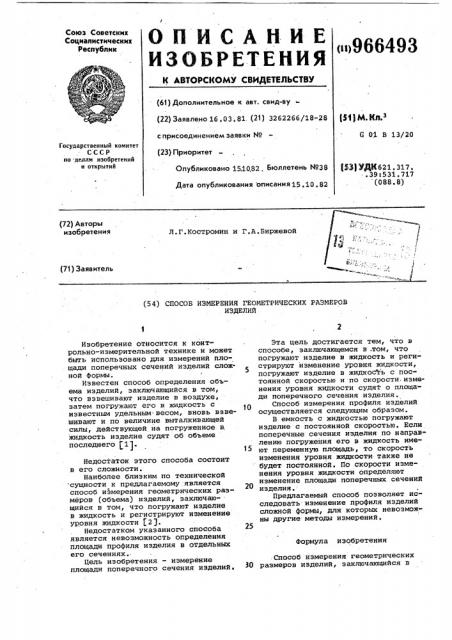

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 16.03. 81. (21) 3262266/18-28 (51I) М. КЛ.з

G 01 В 13/20 с присоединением заявки М (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 15.10.82 Бюллетень М38

Дата опубликования описания 15 .10 . 82 (53) УДК 621. 317...39:531.717 (088 ° 8) (72) Авторы изобретения

Л.Г.Костромин и Г.A.Áèð>êåâoé (71) Заявитель (54) СПОСОБ ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ РАЗМЕРОВ

ИЗДЕЛИЙ

Формула изобретения

Изобретение относится к контрольно-измерительной технике и может быть использовано для измерений площади поперечных сечений изделий сложной формы.

Известен способ определения объема изделий, заключающийся в том, что взвешивают изделие в воздухе, затем погружают его в жидкость с известным удельным весом, вновь взвешивают и по величине выталкивающей силы, действующей на погруженное в. жидкость иэделие судят об объеме последнего (1).

Недостаток этого способа состоит в его сложности.

Наиболее близким по технической сущности к предлагаемому является способ измерения геометрических размеров (объема) изделий, заключающийся в том, что погружают изделие в жидкость и регистрируют изменение уровня жидкости (2).

Недостатком указанного способа является невозможность определения площади профиля иэделия в отдельных его сечениях..

Цель изобретения — измерение площади поперечного сечения изделий.

Эта цель достигается тем, что в способе, заключающемся в .том, что погружают изделие в жидкость и регистрируют изменение уровня жидкости, погружают изделие в жидкость с постоянной скоростью и по скорости.изменения уровня жидкости судяТ о площади поперечного сечения иэделия.

Способ измерения профиля изделий осуществляется следующим образом.

В емкость с жидкостью погружают изделие с постоянной скоростью. Если поперечные сечения изделия по направлению погружения его в жидкость имеют переменную площадь, то скорость изменения уровня жидкости также не будет постоянной. По скорости изменения уровня жидкости определяют изменение площади поперечных сечений изделия.

Предлагаемый способ позволяет исследовать изменение профиля изделий сложной формы, для которых невозможны другие методы измерений.

Способ измерения геометрических

30 размеров изделий, заключающийся в

966493

Составитель Н бирюкова

Техред Т.Маточка Корректор H.Êîðîëü

Редактор И.Касарда

Заказ 7828/56 Тираж 614 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород,- ул. Проектная, 4 том, что погружают изделие в жидкость и регистрируют изменение уровня жидкости., о т л и ч а ю ц и и с я тем, что, с целью измерения плоцади поперечного сечения изделий, погружают ,изделие в жидкость с постоянной ско- 5 ростью и по скорости изменения уровня жидкости судят о плоцади попереч ного сечения.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР ,9447568, кл. G 01 F 17/00, 1972 °

2. Ав-..орское свидетельство СССР

99588, кл. G 01 F 17/00, 1929 (прототип) .
