Статический преобразователь постоянного напряжения в переменное

Статический преобразователь постоянного напряжения в переменное

Иллюстрации

Показать все

Реферат

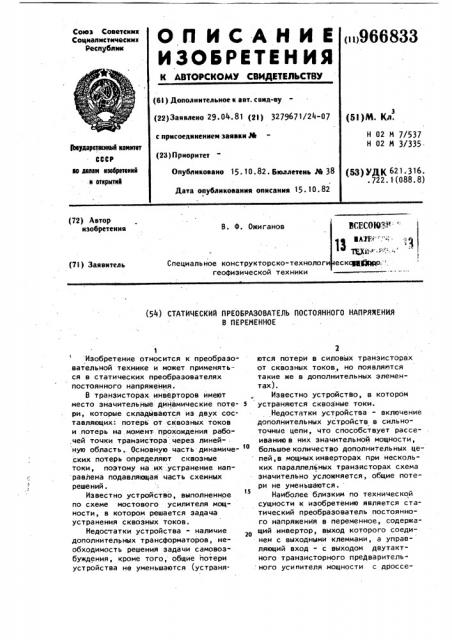

(72) Автор изобретения

В. Ф. Ожиганов

Специальное конструкторско-технологи геофизической техники (7l ) Заявмтель (54) СТАТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ

В ПЕРЕМЕННОЕ

Изобретение относится к преобразовательной технике и может применяться в статических преобразователях постоянного напряжения.

В транзисторах инверторов имеют место значительные динамические потери, которые складываются из двух составляющих: потерь от сквозных токов и,потерь на.момент.. прохождения рабо,чей точки транзистора через линей- . ную область, Осйовную часть динамических потерь определяют сквозные токи, позтому на их .устранение направлена подавляющая часть схемных решений, Известно устройство, выполненное по схеме мостового усилителя мощности, в котором решается задача устранения сквозных токов.

Недостатки устройства - наличие дополнительных трансформаторов, необходимость решения задачи самовозбуждения, кроме того, общие потери устройства не уменьшаются (устраня2 ются потери в силовых транзисторах от сквозных токов, но появляются такие же в дополнительных злементах).

Известно устройство, в котором

5 устраняются сквозные токи.

Недостатки устройства - включение дополнительных устройств в сильноточные цепи, что способствует рассеиванию в них значительной мощности, большое количество дополнительных цепей,в мощных инверторах при нескольких параллельных транзисторах схема значительно усложняется, общие потери не уменьшаются.

Наиболее близким по технической сущности к изобретению является статический преобразователь постоянноrо напряжения в переменное, содержащий инвертор, выход которого соединен с выходными клеммами, а управляющий вход - с выходом двутактного транзисторного преДваритель. ного усипителя мощности с дроссе966833 лем в цепи питания. В данном устройстве устранение сквозных токов осу ществляется введением между базой

I и эмиттером .транзисторов инвертора, цепочки из последовательно соединенных диода и одной из половин дополнительной обмотки выходного трансформатора.

Недостаток этой схемы - включение дополнительных устройств в базовые цепи силовых транзисторов, что влечет за собой значительные потери и в конечном итоге общие потери мощности в устройстве не снижаются, а при ис пользовании мостовой схемы инвер-, тора с бестрансформаторным выходом обязательно наличие дополнительного трансформатора, Цель изобретения - снижение потерь мощности устройства.

Указанная цель достигается тем, что в статический преобразователь постоянного напряжения в переменное введены два дополнительных транзистора, каждый из которых переходом коллектор-эмиттер подключен парал лельно одному иэ основных транзисто- ров предварительного усилителя мощ-. ности, а базой через введенные конденсаторы соединены с базами основ" ных транзисторов противоположных плеч и через введенные резисторыс общей шиной питания..

На чертеже приведена схема статического преобразователя.

Устройство содержит инвертоо 1

4вухтактная схема со срееаней точкой или мостовая схема) и предварительный усилитель мощности, содержащий трансформатор 2, два основных транзистора 3 и 4, подключенные коллекторами к трансформатору 2, а эмиттерами-к общей шине через сопротивление смещения 5, дроссель no w-. танию 6 с разрядным диодом 7, два

® дополнительных.транзистора 8 и 9, подключенные параллельно основным транзисторам, а их базы через конденсаторы 10 и 11 подключены к базам основных транзисторов 4 и 3 через резисторы 12 и 13 к общему проводу.:

Устройство работает следующим образом.

На базы транзисторов 3 и 4 приходят упраЬляющие сигналы.и одновремен-. формула изобретения

3S

4Е

4S

Статический преобразователь постоянного напряжения в переменное, содержащий инвертор, выход которого соединен с выходными клеммами, а управляющий вход - с выходом двухтактного транзисторного предварительного усилителя мощности с дросселем в це- пи питания, отличающийся тем, что, .с целью снижения потерь мощности, в предварительный усилитель мощности введены два дополнительных транзистора, каждый из. которых переходом коллектор-эмиттер подклю-: чен параллельно одному из основных транзисторов предварительного усилителя мощности, а базой через введенные конденсаторы соединен с базами основных транзисторов противоположных плеч и через введенные резисторы - с общей шиной питания.

S5 но эти сигналы приходят на базы транзисторов 8 и 9 через дифференци„рующие цепочки 10,11,12,13. Пусть

- на базу транзистора 3(4) пришел от-. пирающий сигнал, этот же сигнал, продифференцированный 11 и 13 (10 и 12), поступает. на базу транзистора 9(8) .и на время действия дифференцированного сигнала открыты транзисторы 3

1О (4) и 11(10). Одновременное протекание тока через первйчные обмотки трансформатора 2 вызывает его насыще.. ние, т.е. его сопротивление стре- мится к нулю, и все напряжение прило15 жено к дросселю 6, а в выходном напряжении предварительного каскада появляется пауза (нулевая ступенька), длительность которой определяется параметрами дифференцирующих

2ф цепей 10,12 (11,13). На время действия паузы в открытых транзисторах инвертора успевают рассосаться неосновные носители, т.е. закрытые транзисторы открываются, когда полностью закрыва" ются открытые транзисторы, а значит ( сквозных токов через транзисторы инвертора не будет.

В предлагаемом устройстве уменьшено количество сильноточных уст- ;.

5р ройств и, следовательно, снижены Iloтери, что выгодно отличает его от прототипа.

966833
