Реферат

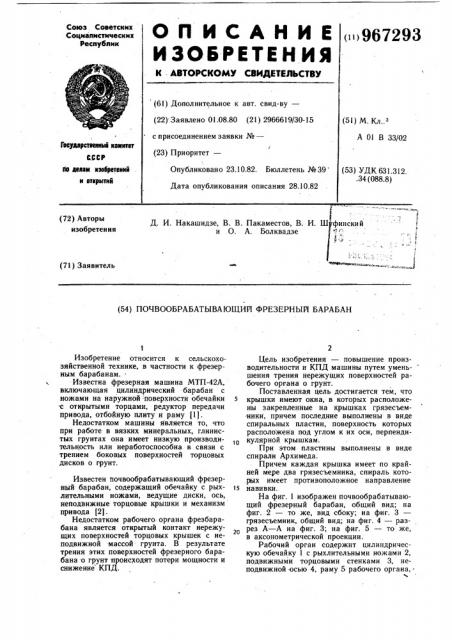

О П И С А Н И E (»967293

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.08.80 (21) 2966619/30-15 (51) M. Кл с присоединением заявки №вЂ” (23) Приоритет—

A 01 В 33/02

Гееудеретееенме кемитет

Опубликовано 23.10.82. Бюллетень № 39

Дата опубликования описания 28.10.82

Нв демам еэебретение к Ртерытий (53) УДК 631 312..34 (088.8) финский (72) Авторы изобретения

Д. И. Накашидзе, В. В. Пакаместов, В. И. и О. А. Болквадзе (71) Заявитель (54) ПОЧВООБРАБАТЫВАЮЩИЙ ФРЕЗЕРНЫЙ БАРАБАН

Изобретение относится к сельскохозяйственной технике, в частности к фрезерным барабанам.

Известна фрезерная машина МТП-42А, включающая цилиндрический барабан с ножами на наружной поверхности обечайки открытыми торцами, редуктор передачи привода, отбойную плиту и раму (1).

Недостатком машины является то, что при работе в вязких минеральных, глинистых грунтах она имеет низкую производительность или неработоспособна в связи с трением боковых поверхностей торцовых дисков о грунт.

Известен почвообрабатывающий фрезерный барабан, содержащий обечайку с рыхлительными ножами, ведущие диски, ось, неподвижные торцовые крышки и механизм привода 12).

Недостатком рабочего органа фрезбарабана является открытый контакт нережущих поверхностей торцовых крышек с неподвижной массой грунта. В результате трения этих поверхностей фрезерного барабана о грунт происходят потери мощности и снижение КПД, Цель изобретения — повышение производительности и КПД машины путем уменьшения трения нережущих поверхностей рабочего органа о грунт.

Поставленная цель достигается тем, что крышки имеют окна, в которых расположены закрепленные на крышках грязесъемники, причем последние выполнены в виде спиральных пластин, поверхность которых расположена под углом к их оси, перпенди„о кулярнОй крышкам.

При этом пластины выполнены в виде спирали Архимеда.

Причем каждая крышка имеет по крайней мере два грязесъемника, спираль которых имеет противоположное направление

15 навивки.

На фиг. 1 изображен почвообрабатывающий фрезерный барабан, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3— грязесъемник, общий вид; на фиг. 4 — разрез А — А на фиг. 3; на фиг. 5 — то же, в аксонометрической проекции.

Рабочий орган содержит цилиндрическую обечайку 1 с рыхлительными ножами 2, подвижными торцовыми стенками 3, неподвижной осью 4, раму 5 рабочего органа, °

967293

Формула изобретения фиг.1

3 отбойную плиту 6, неподвижные торцовые крышки 7 с грязесъемниками 8, вал 9 отбора мощности: механизм привода 10 с ве-. дущими дисками 11.

Грязесъемники 8 закреплены на крышках 7, которые имеют окна 12 для выхода грязи из полости барабана, и выполнены в виде спиральных пластин с противоположной навивкой, поверхность которых расположена под углом к оси грязесъемников 8, причем пластины выполнены в виде спирали Архимеда.

Рабочий орган — фрезерный барабан с неподвижными торцовыми крышками 7 работает следующим образом.

Цилиндрическая обечайка 1 жестко закрепленными ножами 2 с ведущими дисками 11 вращается вокруг неподвижной оси

4, которая связана с неподвижными элементами конструкции рамы рабочего органа 5, опирающегося в процессе работы фрезы на отбойную плиту 6. Неподвижные торцовые крышки 7 с грязесъемниками 8 жестко закреплены на неподвижных элементах конструкции рамы 5, концентрично с осью вращения обечайки 1. Фрезерный барабан приводится во вращение от вала 9 отбора мощности через механизмы передачи привода

10. Скребковые грязесъемники сгребают с внутренней поверхности стенки обечайки грязь и выводят ее через окна 12 наружу.

Неподвижные торцовые крышки с грязесъемниками предотвращают боковсг тре- ЗО

4 ние нережущих поверхностей о грунт, уменьшают сопротивление трению, снижающее потери энергии, что повышает производительность и КПД машины в целом на 45О/0.

1. Почвообрабатывающий фрезерный барабан, содержащий обечайку с рыхлительными ножами; ведущие диски,ось, неподвижные торцовые крышки, механизм привода, отличающийся тем, что, с целью повышения производительности и КПД машины путем уменьшения трения нережущих поверхностей рабочего органа о грунт, крышки имеют окна, в которых расположены закрепленные на крышках грязесъемники, причем последние выполнены в виде спиральных пластин, поверхность которых расположена под углом к их оси, перпендикулярной крышкам.

2. Барабан по . 1, отличающийся тем, что пластины выполнены в виде спирали

Архимеда.

-2. Барабан по пп. 1 и 2, отличающийся тем, что каждая крышка имеет по крайней мере два грязесъемника, спираль которых имеет противоположное направление навивки.

Источники информации, принятые во.внимание при экспертизе

1. МТП вЂ” 42А. Каталог «Сельхозтехника»

ЦНИИЗМ, 1975.

2. Авторское свидетельство. СССР по заявке № 2399903, кл. А 01 В 33/02, 1976.

967293

Фиа 2

A-Д г

Фиг-5
