Реферат

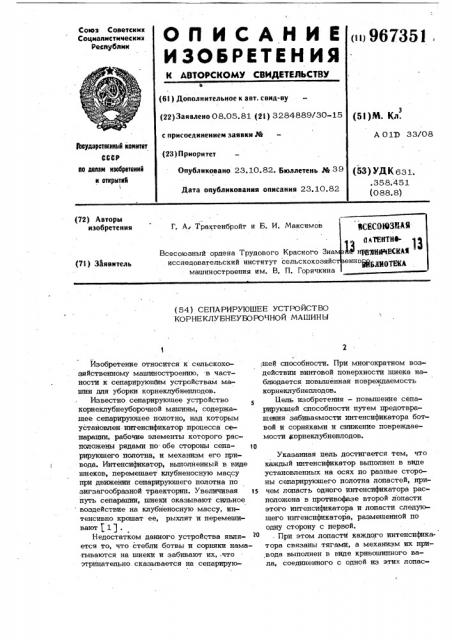

Of1 ИСАHИЕ >9673и, ИЗОБРЕТЕН ИЯ к лвтовскомь свидетельствь е

Союз Советских

Социалистических

Ресмублнк

* с «

« (61) Дополнительное к авт. свид-ву (22) Заявлено 08.05.81 (21) 3284889/30-15 (51) ф Кл

А 01 ) 33/08 с присоединением заявки №

@еударотекииый комитет

СССР по делам изобретений и открытий

1 (23) Приоритет (53) УДК631 .358.451 (0 88.8) Опубликовано 23.10.82. Бюллетень № 39

Дата опубликования описания 23.10.82 (72) Автори изобретения

Г. А: Трахтенбройт и Б. И. Максимов

Всесоюзный ордена Трудового Красного Зна исследовательский институт сельскохозяйс машиностроения им. В, П,. Горячкина (Zl ) Заявитель (54) СЕПАРИРУЮШЕЕ УСТРОЙСТВО

КОРНЕКЛУБНЕУБОРОЧНОЙ МАШИНЫ

Йзобретение относится к сельскохозяйственному машиностроению, в частности к сепарируюшим устройствам машин для уборки корнеклубнеплодов.

Известно сепарирующее устройство корнеклубнеуборочной машины, содержащее сепарирующее полотно, над которым установлен интенсификатор процесса сепарации, рабочие элементы которого расположены рядами по.обе стороны сепа- о рируюшего полотна, и механизм его привода. Интенсификатор, выполненный в виде шнеков, перемещает клубненосную массу при движении сепарируюшего полотна по зигзагообразной траектории. Увеличивая 1s путь сепарации, шнеки оказывают сильное воздействие на клубйеносную массу, интенсивно крошат ее, рыхлят и перемешивают t 1) .

Недостатком данного устройства является то, что стебли ботвы и сорняки наматываются на шнеки и забивают их,.что отрицательно.сказывается на сепарирую,шей способности. При многократном воздействии винтовой поверхности шнека наблюдается повышенная повреждаемость корнеклубнеплодов.

11ель изобретения — повышение сепарирующей способности путем предотврашащя забиваемости интенсификатора ботвой и сорняками и снижение повреждаемости асорнеклубнеплодов.

Указанная цель достигается тем, что каждый интенсификатор выполнен в виде установленных на осях по разные стороны сепарируюшего полотна лопастей, причем лопасть одного интенсификатора расположена в противофазе второй лопасти этого интенсификатора и лопасти следующего интенсификатора, размещенной по одну сторону с первой. . При этом лопасти каждого интенсификатора связаны тягами, а механизм их привода выполнен в виде кривошипного вала, соединенного с одной из этих лопастей, которые покрыты эластичным материалом.

На фиг. 1 изображена принципиальная кинематическая схема сепарирующего устройства корнеклубнеуборочной машины; на фиг. 2 — схема, поясняющая взаимное расположение лопастей при работе устройства.

Сепарирующее устройство корнеклубне-.уборочной машины содержит установленныещ на раме опорные катки 1, лемехи 2, сепарирующее полотно 3 со встряхивающим

" устройством 4, интенсификатор процесса сепарации, выполненный в виде лопастей

5, снабженных коромыслами 6 и установ- 1> ленных друг относительно друга со сдвигом по углу и шарнирно на своих осях, закрепленных на раме по разные стороны

1 сепарирующего полотна, при этом коромысла; противоположных лопастей соединены тягами 7, а механизм привода выполнен в виде спаренного кривошипно-шатунного механизма, причем кривошип выполнен в виде двуплечего рычага 8, концы которого соединены с коромыслами лопастей, расположенных по одну сторону сепарирукацего полотна, выгрузной транспортер

9, и колеса 10.

Сепарируклцее устройство корнеклубне;уборочной машины работает следующим образом.

Подкопанный лемехами 2 пласт почвы, содержащий корнеклубнеплоды, поступает на сепарирующее полотно Э со встряхивакацим устройством 4, под воздействи- . ем которого происходит предварительное разрушение пласта. После этого движущаяся по сепарирующему полотну клубненосная масса попадает под воздействие. лопастей 5 интенсификатора, которые совершают колебания в плоскости сепарирующего полотна на некоторый угол и: при этом перемешивают массу, увеличивают путь сепарации, делая траекторию движения массы зигзагообразной, разру шают пласт и рыхлят его, способствуя просеиванию почвы. ,Пля лучшего перемешивания и рыхлени почвы лопасти, установленные друг ггротив друга по разные стороны сепарирующего полотна, и соседние лопасти раба- 59 тают в противофазах.

При работе сепарирующего устройства с интенсификатором, выполненным в виде лопастей, устраняются многократные взаимодействия корнеклубнеплодов с раз- ы рушающими пласт почвы поверхностями (винтовыми - в случае шнекового интенсификатора), что позволяет снизить степень повреждения корнеклубнеплодов интенсификатором. При этом зигзагообразная траектория пласта сохраняется, степень разрушения и путь сепарации оста-. ются такими же, как и при работе шнеко-. вого интенсификатора.

Для предотвращения остановки лопастями технологического процесса и во избежание сгруживания массы лопастями угол отклонения лопасти от направления движения элеватора не должен превышать угла, который определяется из неравенст -< ()р — 9,(где - угол трения), 1 т.е. максимальный угол отклонения лопасти должен быть меньше дополнительного угла к углу трения почвы о лопасть.

Забивание. интенсификатора ботвой и сорняками при данной конструкции интенсификатора исключается,.так как при зависании стеблей на лопасти происходит съем их потоком клубненосной массы при ее взаимодействии с лопастью. Стебли, заклиненньье между лопастью и прутками сепарирующего полотна, также снимаются полотном при движении лопасти.

Таким образом, в процессе работы происходит самоочищение лопастей.

После разрушения крупных глыб почвы иитенсификатором, процесса сепарации и просеивания мелкой почвы корнеклубнеплоды поступают на выгрузной транспор,тер 9.

Изобретение позволяет устранить забивание интенсификатора сепарирующего устройства ботвой и сорняками, в результате чего повышается сепарируюшая спо-. собность, увеличивается чистота конечного продукта. Кроме того, устройство снижает повреждения клубней благодаря устранению многократного взаимодействия их с разрушающими и рыхлящими пласт поверхностями, что увеличивает собранный урожай. Повышение чистоты конечного продукта позволяет уменьшить количество транспортных средств, занятых на перевозке корнеклубнеплодов от комбайнов к пунктам послеуборочной обработки.

Формула изобретения

1. Сепарирующее устройство корнеклубнеуборочной машины, содержащее раму, сепарирующее полотно, над которым установлен интенсификатор процесса сепарации, рабочие элементы которого расположены„рядами по обе стороны се967351

Ф

5 парирующего полотна, и механизм его привода, отличаюшеесятем, что, с целью повышения сепарирующей способности путем предотвращения забиваемости интенсификатора ботвой и сор- 5 няками и снижения повреждаемости корнеклубнеполодов, каждый интенсификатор выполнен в виде установленных на осях по разные стороны сепарирующего полотна лопастей, причем лопасть одного интенсификатора расположена в противофазе второй лопасти этого интенсификатора и лопасти следующето интенсификатора, размещенной по одну сторону с первой.

6 .2. Устройство по и. I, о т л и ч а— ю щ е е с я тем, что лопасти каждого интенсификатора связаны тягами, а механизм их привода выполнен в виде кривошипного вала, соединенного с одной из этих лопастек

3. Устройство по и. 1, о т л и ч а— ю ш е е с .я тем, что лопасти покрыты эластичным материалом.

Источники информации, принятые во внимание прй экспертизе

1. Авторское свидетельство СССР

¹ 735206, кл. A 01З 15/04, 1978.
