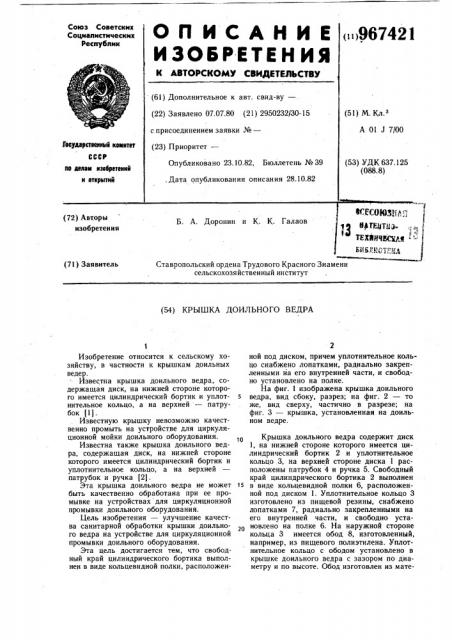

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.07.80 (21) 2950232/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

А 01 J 7/00.Гвеудвретвеввмв кемнтет

СССР

Опубликовано 23.10.82, Бюллетень № 39 . Дата опубликования описания 28.10.82 (53) УДК 637.125 (088.8) IIo Jgll3M взебретемий и вткрыткй (72) Авторы изобретения

Б. А. Доронин и К. К. Галаов

Ставропольский ордена Трудового Красного Знамени сельскохозяйственный институт (71) Заявитель (54) КРЫШКА ДОИ,ЛЬНОГО ВЕДРА

Изобретение относится к сельскому хозяйству, в частности к крышкам доильных ведер.

Известна крышка доильного .ведра, содержащая диск, на нижней стороне которого имеется цилиндрический бортик и уплотнительное кольцо, а на верхней — патрубок (1).

Известную крышку невозможно качественно промыть на устройстве для циркуляционной мойки доильного оборудования.

Известна также крышка доильного ведра, содержащая диск, на нижней стороне которого имеется цилиндрический бортик и уплотнительное кольцо, а на верхней патрубок и ручка (2).

Эта крышка доильного ведра не может быть качественно обработана при ее промывке на устройствах для циркуляционной промывки доильного оборудования.

Цель изобретения — улучшение качества санитарной обработки крышки доильного ведра на устройстве для циркуляционной промывки доильного оборудования.

Эта цель достигается тем, что свободный край цилиндрического бортика выполнен в виде кольцевидной полки, расположенной под диском, причем уплотнительное кольцо снабжено лопатками, радиально закрепленными на его внутренней части, и свободно установлено на полке.

На фиг. 1 изображена крышка доильного

5 ведра, вид сбоку, разрез; на фиг. 2 — то же, вид сверху, частично в разрезе; на фиг. 3 — крышка, установленная на доильном ведре.

Крышка доильного ведра содержит диск

1, на нижней стороне которого имеется цилиндрический бортик 2 и уплотнительное кольцо 3, на верхней стороне диска 1 расположены патрубок 4 и ручка 5. Свободный край цилиндрического бортика 2 выполнен

15 в виде кольцевидной полки 6, расположенной под диском 1. Уплотнительное кольцо 3 изготовлено из пищевой резины, снабжено лопатками 7, радиально закрепленными на его внутренней части, и свободно установлено на полке 6. На наружной стороне кольца 3 имеется обод 8, изготовленный, например, из пищевого полиэтилена. Уплотнительное кольцо с ободом установлено в крышке доильного ведра с зазором по диаметру и по высоте. Обод изготовлен из мате967421 риала, имеющего незначительный коэффициент трения по материалу крышки и кольца 3.

Устройство для циркуляционной промывки доильного оборудования (не показано) имеет воронки 9 с патрубками 10 и уплотнительными прокладками 11. Г1атрубки 10 и

4 направлены в одну сторону и расположены наклонно по разные стороны от центра крышки в параллельных вертикальных плоскостях. Выходное отверстие патрубка 4 располо.жено так, что струя моющей жидкости направлена на лопатки 7, а входное отверстие патрубка 10 расположено под зоной перемещения лопаток 7. Во время доения крышку устанавливают на доильное ведро 12.

Промывка крышки доильного ведра осуществляется следующим образом.

Крышку доильного ведра устанавливают на воронку 9, патрубки 4 и 10 подключают к устройству для циркуляционной промывки доильного оборудования, которое после .этого включают, под действием моющей жидкости кольцо 3 с ободом 8 начинает вращаться. очищая внутреннюю поверхность бортика 2 и кольцевидной полки 6. Моющая жидкость, омывая всю внутреннюю поверхность крышки, выходит через патрубок 10 в замкнутую систему устройства для циркуляционной промывки доильного оборудования.

Предлагаемая крышка доильного ведра удобна в эксплуатации.

Формула изобретения

Крышка доильного ведра, содержащая диск, на нижней стороне которого имеется цилиндрический бортик и уплотнительное кольцо, а на верхней — патрубок и ручка, отличающаяся тем, что, с целью улучшения качества санитарной обработки крышки доильного ведра на устройстве для циркуля-. ционной промывки доильного оборудования, свободный край цилиндрического бортика выполнен в виде кольцевидной полки, расположенной под диском, причем уплотнительное кольцо снабжено лопатками, радиаль«о закрепленными на его внутренней части„ и свободно установлено на полке.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 229088, кл. А 01 J 7/00, 1965.

2. Авторское свидетельство СССР

25 № 488557, кл. А 01 J 7/00, !973.
