Реферат

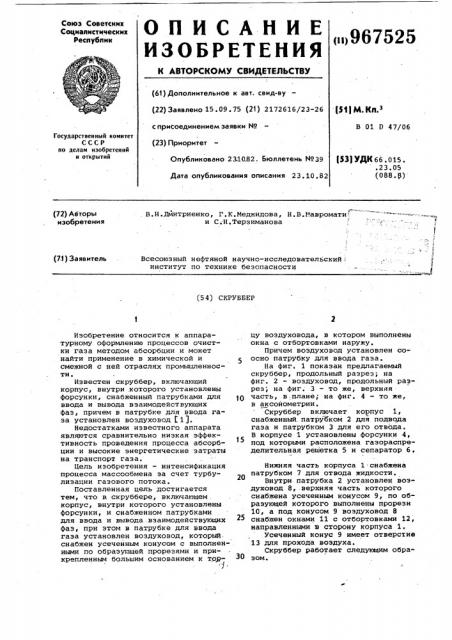

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик п>967525

=-- л1== ,,/б - г

"/ (61) Дополнительное к авт, сеид-ву (22) Заявлено 15.09.75 (21) 2172616/23-26 с присоединением заявки Мо (23) Приоритет

Опубликовано 2310.82. Бюллетень М939

Дата опубликования описания 23.10.82

Р М Кп з

В 01 Р 47/06

Государственный комитет

СССР по делам изобретений и открытий

t53) УДК66.015, .23.05 (088.g)

В,И.Дмитриенко, Г.К.Меджидова, H.Â.Èàâðoìàòè-

u С;И.Терэиманова

1 (72) Авторы изобретения

Всесоюзный нефтяной научно-исследовательский институт по технике безопасности (71) Заявитель (5 4) СКРУББЕР

Изобретение относится к аппаратурному оформлению процессов очистки газа методом абсорбции и может найти применение в химической и смежной с ней отраслях проглышленности.

Известен скруббер, включающий корпус, внутри которого установлены форсунки, снабженный патрубками для ввода и вывода взаимодействующих фаэ, причем в патрубке для ввода газа установлен воздуховод (1 ).

Недостатками известного аппарата являются сравнительно низкая эффективность проведения процесса абсорбции и высокие энергетические затраты на транспорт газа, Цель изобретения — интенсификация процесса массообмена за счет турбулизации газового потока.

Поставленная цель достигается тем, что а скруббере, включающем. корпус, внутри которого установлены форсунки, и снабженном патрубками для ввода и вывода .взаимодействующих фаэ, при этогл в патрубке для ввода газа установлен воэдуховод, который. снабжен усеченным конусом с выполненными по образующей прорезями и прикрепленным большим основанием к торJ цу воздуховода, в котором выполнены окна с отбортовками наружу.

Причем воздуховод установлен соосно патрубку для ввода газа °

На фиг. 1 показан предлагаемый скруббер, продольный разрез; на фиг. 2 - воздуховод, продольный разрез, на фиг. 3 — то же, верхняя часть, в .плане; на фиг. 4 — то же, в аксонометрии.

Скруббер включает корпус 1, снабженный патрубком 2 для подвода газа и патрубком 3 для его отвода.

В корпусе 1 установлены форсунки 4, под которыми расположена газораспределительная решетка 5 и сепаратор 6.

Нижняя часть корпуса 1 снабжена патрубком 7 для отвода жидкости.

Внутри патрубка 2 установлен воэдуховод 8, верхняя часть которого снабжена усеченным конусом 9, по образующей которого выполнены прорези

10, а под конусом 9 воздуховод 8 снабжен окнами 11 с отбортовками 12, направленными з сторону корпуса 1.

Усеченный конус 9 имеет отверстие

13 для прохода воздуха.

Скруббер работает следующим образом.

967525

Раз, подвергающийся очистке, по-. ступает в корпус 1 через патрубок 2, где вступает во взаимодействие с абсорбентом, распыленным форсунками 4.

Равномерность распределения газового потока по сечению корпуса 1 обеспечивается наличием газораспределительной решетки 5.

Отделение капель жидкости от газового потока осуществляется в сепараторе 6, после. чего газ выводится через патрубок 3.

Отработанный абсорбент стекает в нижнюю часть корпуса, откуда через патрубок 7 выводится иэ скруббера. . По воздуховоду 8 в корпус 1 поступает воздух, который, истекая через прорези 10, окна 11 и отверстие 13, смешивается с горячим газом, поступающим на очистку, при этом происходит охлаждение газа. Истечение воздуха из прорезей 10 окон

11 и отверстий 13 различной конфигурации, так же как и наличие отбортовок, отогнутых наружу, турбулизирует газовый поток, что способствует интенсивному охлаждению газа и, как следствие, интенсификации процесса массообмена, Кроме того, воздух, выходящий из прорезей 10, окон 11 и отверстия 13, .эжектирует газ, поступающий на очистку.

Использование изобретения позволя5 ет повысить эффективность очистки газов эа счет турбулизации фаз.

Формула изобретения

1. Скруббер, включающий корпус, внутри которого установлены форсунки, 10 снабженный патрубками для ввода и вывода взаимодействующих фаэ, при этом в патрубке для ввода газа установлен воэдуховод, о т л и ч а ю— шийся тем, что, с целью интенси 5 фикации процесса массообмена эа счет турбулиэации газового потока, воздуховод снабжен усеченным конусом с выполненными по образующей прорезями и прикрепленным большим основанием к торцу воздуховода, в котором выполнены окна с отбортовками наружу.

2. Скруббер по п.1, о т л и ч а ю- шийся тем, что воздуховод установлен соосно патрубку .для ввода газа.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР9239234, кл.. В 01 D 47/06, 1969.

967525 дЯ

603дум О п компрессора
