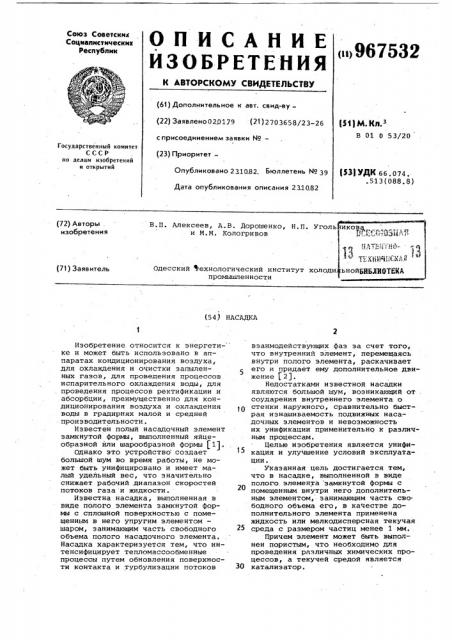

Изобретение относится к энергетике и может быть использовано в аппаратах кондиционирования воздуха, для охлаждения и очистки запыленных газов, для проведения процессов испарительного охлаждения воды, для, проведения процессов ректификации и абсорбции, преимущественно для кондиционирования воздуха и охлаждения воды в градирнях малой и средней производительности.

Известен полый насадочный элемент замкнутой формы, выполненный яйцеобразной или шарообразной формы (1).

Однако это устройство создает большой шум во время работы, не может быть унифицировано и имеет малый удельный вес, что значительно снижает рабочий диапазон скоростей потоков газа и жидкости.

Известна насадка, выполненная в виде полого элемента замкнутой формы с сплбшной поверхностью с помещенным в него упругим элементом— шаром, занимающим часть свободного объема полого насадочного элемента.

Насадка характеризуется тем, что интенсифицирует тепломассообменные процессы путем обновления поверхности контакта и турбулизации потоков взаимодействующих фаз за счет того, что внутренний элемент, перемещаясь внутри полого элемента, раскачивает

5 его и придает ему дополнительное движение (2).

Недостатками известной насадки являются большой шум, возникающий от . соударения внутреннего элемента о стенки. наружного, сравнительно быстрая изнашиваемость подвижных насадочных элементов и невозможность их унификации применительно к различным процессам.

Целью изобретения является унификация и улучшение условий эксплуатации.

Указанная цель достигается тем, что в насадке, выполненной в виде полого элемента замкнутой формы с помещенным внутри него дополнительным элементом, занимающим часть сво. бодного объема его, в каЧестве дополнительного элемента применена жидкость или мелкодисперсная текучая среда с размером частиц менее 1 мм..

Причем элемент может быть выполнен пористым, что необходимо для проведения различных химических процессов, а текучей средой является

30 катализатор.

967532

Формула изобретения

ВНИИПИ Заказ 7948/13 Тираж 734 Подписное

Филиал ППП "Патент", r, Ужгород, ул.Проектная,4

На чертеже представлена предлагаемая насадка, продольный разрез.

В полый элемент 1 помещен дополнительный элемент с неупругим веществом 2.

Полые насадочные элементы разме- 5 щаются в рабочей камере тепломассообменного аппарата, в которой контактируют потоки жидкости и газа.

Под воздействием нагрузок (восходящего потока газа и нисходящего по 10 тока жидкости) насадочные элементы находятся в псевдоожиженном состоянии, хаотически соударяясь и перемещаясь. Неупругое вещество, помещенное внутрь элемента, постоянно

"плещется" внутри, вызывая дополнительное его движение, что обуславливает высокую турбулентность и перемешиваемость псевдоожиженного слоя. Так достигается высокая интенсивность процесса. Шум, создаваемый работающим аппаратом, значительно меньше, чем в известной насадке, так как неупругое вещество не только не производит шума, но и гасит шум, возникающий при соударениях элементов друг с другом и со стенками аппарата.

Предлагаейй насадочные элементы легко изгбтовйть"c Любой заданной эффективной плотностью. Изменение плотности необходимо для проведения различных процессов с заданными энергозатратами. Заполнение или удаление иэ внутренней полости элемента неупругого вещества может 35 осуществляться, например, шприцем с тонкой иглой, а оставшееся отверстие на поверхности элемента самоустраняется под действием упругих свойств материала элемента (резина, вспененный полипропилен и т.д.), Предлагаемые элементы являются унифицированными при создании насадки с заданной плотностью. Заполнение элемента с пористыми стенками катализатором позволяет эффективно осуществлять химические процессы, требующие участия катализатора,. при сохранении гидродинамической картины работы аппарата с трехфазным псевдоожиженным слоем. Устранение упругих соударений внутреннего элемента о стенки наружного позволяет существенно снизить механический износ и увеличить срок службы подвижной насадки.

1. Насадка, выполненная в виде полого элемента замкнутой формы с помещенным внутри него дополнительным элементом, занимающим часть свободного объема его,, о т л и ч а ю— щ а я с я тем, что, с целью унификации и улучшения условий эксплуатации, в качестве дополнительного элемента применена жидкость или мелкодисперсная текучая среда с размером частиц менее 1 мм.

2. Насадка по п.1, о т л и ч а— ю щ а я с я тем, что элемент выполнен пористым.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ Р 1280816, кл. 12 а 5, 1970.

2. Авторское свидетельство СССР

М 553994, кл. В 01 0 53/20, 1977.
