Реферат

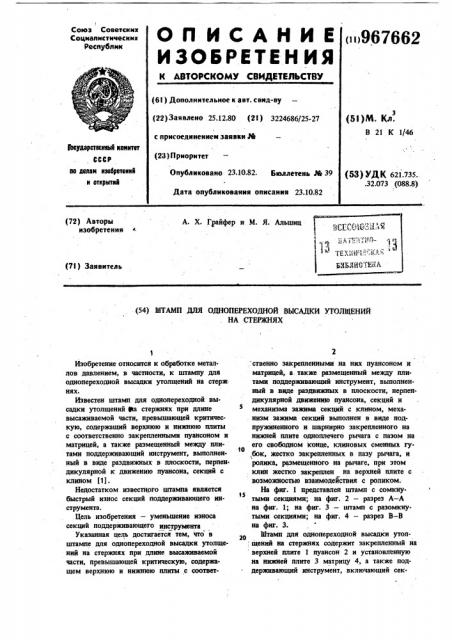

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (((>967662 (61) Дополнительное к авт. свид-ву (22) Заявлено 25.12.80 (2! ) 3224686/25-27 (53)М. Кл.

В 21 К 1/46 с присоединением заявки М (23 ) Приоритет

9кудэретвсннь(й ка(ннтет

СССР па делан нзабретеннй н открытий

Опубликовано 23.10.82. Бюллетень М 39

Дата опубликования описания 23.10.82 (53) УДК 621.735. .32.073 (088.8) (72) Авторы изобретения

А. Х. Грайфер и М. Я. Альшиц (7!) Заявитель (54) ШТАМП ДЛЯ ОДНОПЕРЕХОДНОЙ ВЫСАДКИ УТОЛЩЕНИЙ

НА СТЕРЖНЯХ

Изобретение относится к обработке металлов давлением, в частности, к штампу для однопереходной высадки утолщений на стержнях.

Известен штамп для однопереходной высадки утолщений бна стержнях при длине высаживаемой части, превышающей критическую, содержащий верхнюю и нижнюю плиты с соответственно закрепленными пуансоном и матрицей, а также размещенный между плитами поддерживающий инструмент, выполненный в виде раздвижных в плоскости, перпендикулярной к движению пуансона, секций с клином (11.

Недостатком известнрго штампа является быстрый износ секций поддерживающего инструмента.

Цель изобретения — уменьшение износа секций поддерживающего инструмента

Укаэанная цель достигается тем, что в штампе для однопереходной высадки утолщений на стержнях при длине высаживаемой части, превышающей критическую, содержащем верхнюю и нижнюю плиты с соответ. ственно закрепленными на них пуансоном и матрицей, а. также размещенный между плитами нодцерживающий инструмент, выполненный в виде раздвижных в плоскости, перпендикулярной движению пуансона, секций и механизма зажима секций с клином, механизм зажима секций выполнен в виде подпружиненного и шарнирно закрепленного на нюкней плите одноплечего рычага с пазом на

IO его свободном конце, клиновых сменных гу,бок, жестко закрепленных в пазу рычага, и ролика, размещенного на рычаге, при этом клин жестко закреплен на верхней плите с возможностью взаимодействия с роликом.

На фиг. 1 представлен штамп с сомкнуIS тыми секциями; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — штамп с разомкнутыми секциями; на фиг, 4 — разрез  — В на фиг. 3.

Штамп для однопереходной высадки утол: щений на стержнях содержит закрепленный на верхней плите 1 пуансон 2 и установленную на нижней плите 3 матрицу 4, а также поддерживающий инструмент, включающий сек3 96 ции 5, смонтированные шарнирно посредством оси 6 на нижней плите Зс полувтулками 7, взаимодействующими с раздвижным клином

8, закрепленным на верхней плите 1, и возвратной пружиной 9. Штамп включает также механизм зажима секций, выполненный в виде одноплечего рычага 10, щарнирно закрепленного на нижней плите 3 и взаимодействующего через закрепленный:на нем ролик 11 с кланом 12, смонтированным на верхней плите 1. На свободном конце одноплечего рычага 10 выполнены клиновые сменные губки

13„закрепленные в пазу с помощью клина

14 н винта 15. Одноплечий рычаг 10 соединен с нижней плитой пружиной 16. В нижней плите 3 смонтирована подставка 17, в которой соосно с матрицей 4 установлен выталкиватель 18.

Штамп работает следующйм образом.

Заготовку,19 устанавливают через секции

5 в матрицу 4. В начальной стадии работы штампа секции 5 поддерживающего инструмента находятся в сжатом состоянии, концы секций 5 при этом расположены в лазу одноплечего рычага 10 между клиновыми губками 13. Рычаг 10 поджат к концам секций

5 пружиной 16.

При дальнейшем движении верхней плиты

1 пуансон 2 формует верхнюю часть заготовки 19, после чего клин 12 через ролик 11 поворачивает уычаг 10 вокруг оси, освобождая концы секций, которые цод действием раздвижного клина 8 разжимаются, освобождая заготовку 19, Пуансон 2 окончательно

7662 4 формует утолщение на заготовке 19, после

I чего верхняя плита 1 занимает исходное по. ложение, а заготовка 19 выталкивается иэ матрицы 4. Далее цикл повторяется.

s . Предлагаемый штамп по сравнению с известным обеспечивает высокую стойкость ,секций поддерживающего инструмента.

Формула изобретения ф Штамп для однонереходной высадки утолщений на стержнях при длине высаживаемой части, превышающей критическую, содержащий верхнюю и нижнюю плиты с соответственно закрепленными на них пуансоном

1 и матрнцвй, а также размещенный между плитами поддерживающий инструмент, выполненный в виде раздвижных в плоскости, перпендикулярной к движению пуансона, секций и механизма зажима секций с клином„ отличающийся тем,что,с целью уменьшения износа секций поддерживающего инструмента, механизм зажима секций выполнен в виде подпружиненного и шарнирно закрепленного на нижней плите одноплечего рычага с пазом на его свободном конце, клиновых сменных губок, жестко закрепленных в пазу.-рычага, и ролика, размещенного на рычаге, нрн этом клин жестко закреплен на.верхней плите с возможностью взаимодействия с роликом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССРР18007 кл. В 21 К 1/46, 1964 (прототип).,967662 и r8 эиа2 еиа3 щщ.ф
