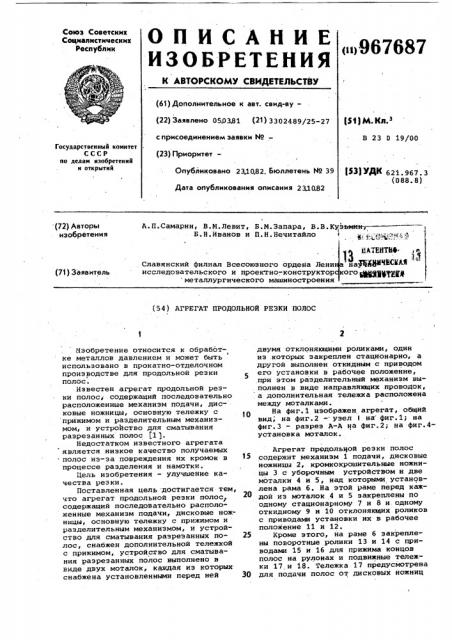

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

r . !а

; %

// - ; г

««

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 050381 (21) 3302489/25-27 (51) М. Кл.з с присоединением заявки ¹(23) ПриоритетВ 23 0 19/00

Государственный комитет

СССР по делам изобретений и открытий РЗ) УДК 621. 967. 3 (088. 8) Опубликовано 23.10.82. Бюллетень ¹ 39

Дата опубликования описания 231082 (72) Авторы изобретения

A.Ï.ÑàèàðèH, В.М.Левит, Б.М.Запара, В.В.Кузьмин-у(I

В.Н.Иванов и П.Н.Нечитайло,-..-,,, а. < у

ыпнтне,ущ ичЬсию " ого щр)ущипу

Славянский филиал Всесоюзного ордена Лени исследовательского и проектно-конструктор металлургического машиностроения (71) Заявитель (54) АГРЕГАТ ПРОДОЛЬНОЙ РЕЗКИ ПОЛОС

Изобретение относится к обработке металлов давлением и может быть использовано в прокатно-отделочном производстве для продольной резки полос.

Известен агрегат продольной резки полос, содержащий последовательно расположенные механизм подачи, дисковые ножницы, основную тележку с прижимом и разделительным механизмом, и устройство для сматывания разрезанных полос (1 1.

Недостатком известного агрегата является низкое качество получаемых .полос иэ-за повреждения их кромок в процессе разделения и намотки.

Цель изобретения — улучшение качества резки.

Поставленная цель достигается тем, что агрегат продольной резки полос содержащий последовательно расположенные механизм подачи, дисковые ножницы, основную тележку с прижимом и разделительным механизмом, и устройство для сматывания разрезанных полос, снабжен дополнительной тележкой с прижимом, устройство для сматывания разрезанных полос выполнено в виде двух моталок, каждая из которых снабжена установленными перед ней двумя отклоняющими роликами, один из которых закреплен стационарно, а другой выполнен откидным с приводом его установки в рабочее положение, при этом разделительный механизм выполнен в виде направлйкщих проводок, . а дополнительная тележка расположена между моталками.

На фиг.1 изображен агрегат, общий вид, на фиг.2 - узел на фиг.1; на фиг.3 — разрез A-A на фиг.2; на фиг.4установка моталок.

Агрегат продольной резки полос содержит механизм 1 подачи, дисковые ножницы 2, кромкокрошительные ножницы 3 с уборочным устройством и две моталки 4 и 5, над которыми установлена рама 6. Йа этой раме перед каждой иэ моталок 4 и 5 закреплены по одному стационарному 7 и 8 и. одному откидному 9 и 10 отклонякщих роликов с приводами установки их в рабочее положение 11 и 12.

25 Кроме этого, на раме 6 закреплены поворотные ролики 13 и 14 с приводами 15 и 16 для прижима концов полос на рулонах и подвижные тележки 17 и 18. Тележка 17 предусмотрена

30 для подачи полос от дисковых ножниц

967687

2 к моталке 4, а теле><ка,18 — от моталки 4 к моталке 5.

Тележка 17 снабжена разделительным устройством, выполненным в виде чередующихся и настраиваемых по ширине направляющих проводок 29 и 20, 5 которые закреплены на оси 21.Положение проводок 20 регулируется упорами 22.

На тележках 17 и 18 установлены прижимы 23 для захвата полос. 10

Агрегат работает следующим образом.

Передний. конец полосы 24 механизмом 1 подачи задается в дисковые ножницы 2. Обрезанная кромка дробится и 15 сбрасывается в короб кромкокрошительных ножниц с уборочным устройством 3.

Разрезанные полосы поступают на тележку 17, расположенную у дисковых ножниц 2, разделяются проводками 19 и 20 на четные и нечетные, захватываются прижимом 23 и транспортируются тележкой 17 к моталке 4.

При заправке агрегата откидные ролики 9 и 10, а также ролики 13 и

14 находятся в нижнем положении.

Четные разрезанные полосы крепятся на барабане моталки 4 и сматывают. ся на заправочной скорости, при этом 30 все полосы освобождаются от прижимов

23.тележки 17. Нечетные разрезанные полосы направляющими проводками 20 тележки 17.передаются на подвижную тележку 18, .расположенную у моталки 35

4, захватываются и подаются к моталке

5. Нечетные разрезанные полосы крепятся на барабане моталки 5, освобождаются от прижимов 23 тележки 18 и .моталки 4 и 5 включаются на заправоч-4О ной скорости. После намотки 3-5 витков на моталке 5 тележки 17 и 18 устанавливаются у стационарных отклоняющих роликов 7 и 8, а откидные ролики 9 и 10 устанавливаются 4 в верхнее положение, и агрегат разго-. няется до рабочей скорости.

Перед окончанием резки полос, агрегат переводится на заправочную скорость, производится дробление заднего некондиционного участка полосы, и на рулоны накладываются ролики 13 и 14.

Рулоны обвязываются, ролики 13 и

14 возвращаются в исходное положение, и рулоны снимаются с барабанов моталок 4 и 5. После съема рулонов откидные ролики 9 и 10 устанавливаются в нижнее. положение, а подвижные тележки 17 и 18 - в положение задачи, цикл повторяется.

При изменении ширины полос, после резки, направляющие проводки 19 и 20 тележки 17 перестраиваются по ширине путем их перемещения вдоль оси 21.

Агрегат позволяет улучшить качество разрезанных полос.

Формула изобретения

Агрегат продольной резки полос, содержащий последовательно расположенные механизм подачи, дисковые ножницы, основную тележку с прижимом и разделительным механизмом, и устройство для сматывания разрезанных полос, отличающийся тем, что, с целью-улучшения качества резки, он снабжен дополнительной тележкой с прижимом, устройство для сматывания разрезанных полос выполнено в виде двух моталок, каждая иэ которых. снабжена установленными перед ней двумя отклоняющими роликами, один из которых закреплен стационарно, а другой выполнен откидным с приводом

его установки в рабочее положение, при этом разделительный механизм выполнен в виде направляющих. проводок, а дополнительная тележка расположена между моталками.

Источники информации, принятые во внимание при экспертизе

1. Х(урнал "Stahe und Eisen",1978, р 5, с.202 (прототип).

967687

Фна 2

Я-А сРиг. 5

7 Е7 17 б
