Реферат



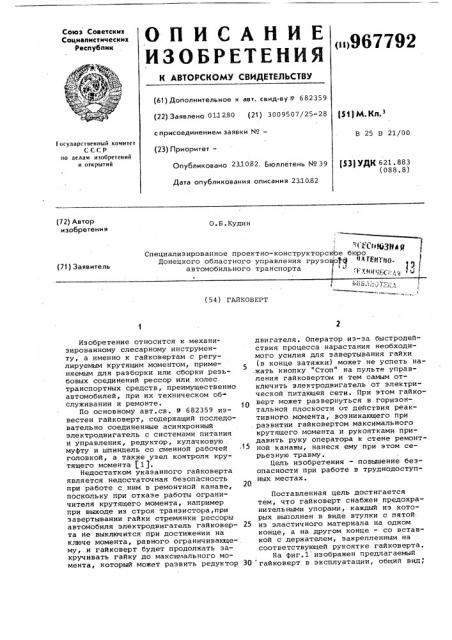

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii)96? ?92 (61) Дополнительное к авт. свид-ву Р 682359 (22) Заявлено 011280 (21) 3009507/25-28 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 23.10.82. Бюллетень ¹ 39

Дата опубликования описания 231082

Р М К з

В 25 В 21/00

1 осудврствеииый комитет

СССР ио велим изобре1 еи и и и открытий (53) УДК 621 ° 883 (088.8) (72) Автор изобретения

О.Б.Кудин "©< " ЬЗМ1 Я

Специализированное проектно-конструкторскре бюро

Донецкого областного управления грузо ф <

,", H Ц ц),(".. и >} (71) Заявитель (54) ГАЙКОВЕРТ

Изобретение относится к механизированному слесарному инструменту, а именно к гайковертам с регулируемым крутящим моментом, применяемым для разборки или сборки резьбовых соединений рессор или колес транспортных средств, преимущественно автомобилей, при их техническом обслуживании и ремонте.

По основному авт.св. Р 682359 известен гайковерт, содержащий последовательно соединенные асинхронный электродвигатель с системами питания и управления, редуктор, кулачковую муфту и шпиндель со сменной рабочей головкой, а также узел контроля крутящего момента 1 1).

Недостатком указанного гайковерта является недостаточная безопасность при работе с ним в ремонтной канаве, поскольку при отказе работы ограничителя крутящего момента, например при выходе из строя транзистора,при завертывании гайки стремянки рессоры автомобиля электродвигатель гайковерта не выключится при достижении на ключе момента, равного ограничивающему, и гайковерт будет продолжать закручивать гайку до максимального момента, который может развить редуктор двигателя. Оператор из-за быстродействия процесса нарастания необходимого усилия для завертывания гайки (в конце затяжки) может не успеть на.жать кнопку "Стоп" на пульте управления гайковертом и тем самым отключить электродвигатель от электрической питающей сети. При этом гайковерт может развернуться в горизон10 тальной плоскости от действия реактивного момента, возникающего при . развитии гайковертом максимального крутящего момента и рукоятками придавить руку оператора к стене ремонтной канавы, нанеся ему при этом серьезную травму.

Цель изобретения — повышение безопасности при работе в труднодоступных местах.

Поставленная цель достигается тем, что гайковерт снабжен предохранительными упорами, каждый из которых выполнен в виде втулки с пятой.

25 из эластичного материала на одном конце, а на другом конце — co вставкой с держателем„ закрепленным на соответствующей рукоятке гайковерта.

На фиг.1 изображен предлагаемый

30 гайковерт в эксплуатации, общий вид, 967792 на фиг.2 - вид в плане, на фиг.3 разрез А-А на фиг.2.

Гайковерт содержит корпус 1 с рукоятками 2, установленный на колесной тележке 3, размещенные в нем асинхронный электродвигатель 4 с сис- 5 темами питания и управления, кнопки которых выведены на щиток 5, редуктор 6 с выходным валом 7, кулачковую муфту 8, кинематически связывающую электродвигатель 4 с редуктором 6 10 установленный на выходном валу 7, являющимся шпинделем редуктора 6, ключ 9 со сменной рабочей головкой, а также узел контроля крутящего момента (не показан). Гайковерт размещается в ремонтной канаве 10, на которую устанавливают автомобиль 11.

Гайковерт снабжен предохранительными упорами 12, каждый из которых выполнен в виде втулки 13, на одном конце которой укреплена с помощью штифта

14 пята 15 из эластичного материала, например резины, другом — вставка 16 с держателем 17, закрепляемым посредством винта 18 на каждой из рукояток

2 гайковерта.

Работа гайковерта осуществляется следующим образом.

При работе гайковерта в ремонтной канаве 10, например при завертывании гайки стремянки рессоры автомобиля

11, при выходе из строя ограничителя крутящего момента гайковерт повернется в горизонтальной плоскости вокруг вертикальной оси выходного вала

7 редуктора 6 в направлении, показанном стрелками. В зависимости от направления вращения ротора электродвигателя 4 один из упоров 12 упрется пятой 15 в стену ремонтной канавы 10 и защитит руку оператора от прижима ее рукояткой гайковерта к стене канавы 10.

Применение гайковерта с предохранительными упорами позволит значительно повысить его безопасность при работе с ним в ремонтной канаве.

Формула изобретения

Гайковерт по авт.св. Р 682359, о тл и ч а ю шийся тем, что, с целью повышения безопасности при работе в труднодоступных местах, он снабжен предохранительными упорами, каждый из которых выполнен в виде втулки с пятой из эластичного, материала на одном конце, а на другом конце — со вставкой с держателем, закрепленным на соответствующей рукоятке гайковерта.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 682359, кл ° В 25 В 21/00, 1975 (прототип), 967792
