Реферат

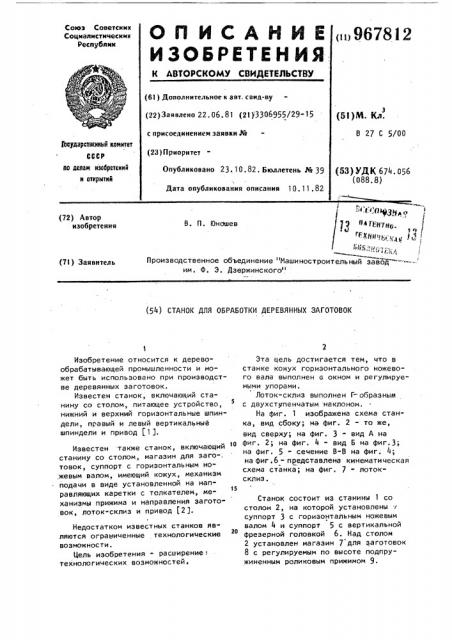

ОП ИСАНИЕ 9678Ю

ИЗОБРЕТЕНИЯ

К ABTOPCNOMY СВИДЕтЕЛЬСтВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 22. 06. 81 (21) 3306955/29-15 с присоединением заявки ¹ (23) Приоритет (51)M. К.й.

В 27 С 5/ОО

Гасудерствсиный камитет

СССР па делам изабретеиий и аткрытвй

ОпУбликовано 23.10.82. Бюллетень № 39 (53) УДК 674 05 (088. 8) Дата опубликования описания 1 0 . 1 1 .82 ()$39я о

- I

В. П. Юнааев t 9 " EN íî. еббр то ("ахни у у y,, Ä

-"-".,, g:, .

-: ——

Производственное объединение "Машиностроительный завод --=-"им. ф. Э. Дзержинского" (72) Автор изобретения (7I) Заявитель (54) СТАНОК ДЛЯ ОБРАБОТКИ ДЕРЕВЯННЫХ ЗАГОТОВОК

Изобретение относится к деревообрабатывающей промышленности и может быть использовано при производстве деревянных заготовок.

Известен станок, включающий станину со столом, питающее устройство, нижний и верхний горизонтальные шпиндели, правый и левый вертикальные шпиндели и привод (1 ).

Известен также станок, включающии

- о станину со столом, магазин для ".àãî-; товок, суппорт с горизонтальным но;жевым валом, имеющий кожух, механизм подачи в виде установленной на нап35 равляющих каретки с толкателем, механизмы прижима и направления заготовок, лоток-склиэ и привод (2 ).

Недостатком известных станков являются ограниченные технологические

20 возможности.

Цель изобретения - расширение . технологических возможностей.

Эта цель достигается тем, что в станке кожух горизонтального ножевого вала выполнен в окном и регулируемыми упорами.

Лоток-склиз выполнен Г- обраэныи с двухступенчатым наклоном.

На фиг. 1 изображена схема станка, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 - вид А на фиг. 2; на фиг. 4 - вид Б на фиг.3; на фиг. 5 - сечение В-В на фиг. 4; на фиг.6 - представлена кинематическая схема станка; на фиг. 7 - лотоксклиз.

Станок состоит из станины 1 со столом 2, на которой установлены суппорт 3 с горизонтальным ножевым валом 4 и суппорт 5 с вертикальной фрезерной головкой 6. Над столом

2 установлен магазин 7 для заготовок

8 с регулируемым по высоте подпружиненным роликовым прижимом 9.

3 967

Ножевой вал 4 и фрезерная головка 6 закрыты кожухами 10 и 11, которые одновременно являются эксгаустерными приемниками для удаления стружек. На кожухе 10 с левой стороны станка устроено окно 12 с направляющими регулируемыми упорами 13.

Станок имеет механизм 14 подачи состоящий из кривошипно-кулисного механизма 15, каретки 16 с толкателем 17, установленных на направляющих 18, механизмов 19 прижима и направления 20 заготовок 8, лоток-склиз

21, выполненный Г-образным с двухступенчатым наклоном.

Станок работает следующим образом

Механизм 14 подачи с помощью .толкателя 17,установленного на каретке 16 и приводимого в возвратнопоступательное движение по направляющим 18 с помощью привода через кривошипно-кулисный механизм 15, захватывает из магазина 7 заготовку 8 и подает на ножи верхнего горизонтального вала 4, установленного на суппорте 3, где у заготовки 8 обрабатывается верхняя пласть. Далее заготовка 8 поступает к вертикальной фрезерной головке 6, установленной на суппорте 5, которая обрабатывает кромку. На выходе из станка заготовка 8 попадает на лоток-склиз 21,где под собственным весом транспортируется к рабочему месту для снятия фасок.

812 4

Заготовку 8 по направляющим упорам 13 подают вручную на ножевой вал 4 в окно 12 кожуха 10, где на углах заготовки снимают фаски. Обработку фасок на заготовках производят поштучно или пакетом в зависимости от толщины заготовок. о Формула изобретения

1. Станок для обработки деревянных заготовок, включающий станину со столом, магазин для заготовок, суп з порт с горизонтальным ножевым валом, имеющий кожух, механизм подачи в виде установленной яа направляющих каретки с толкателем, механизмы прижима и направления заготовок, лоток-склиз и привод, о т л и ч а ю шийся тем, что, r целью расширения технологических возможностей, кожух горизонтального ножевого вала выполнен с окном и регулируемыми я5 упорами °

2. Станок по и. 1, о т л и ч а ю-. шийся тем, что лоток-склиз выполнен Г-образным с двухступенчатым наклоном.

Источники информации, принятые во внимание при экспертизе

1. Худяков А. B. Деревообрабатывающие станки. М., "Высшая школа", с. 125- 130, рис. 91.

2. Авторское свидетельство СССР и 141001, кл. В 27 С 5/00, 1961.
