Метакриловый эфир 9-(оксибензил)-карбазола в качестве модификатора каучуков
Иллюстрации
Показать всеРеферат

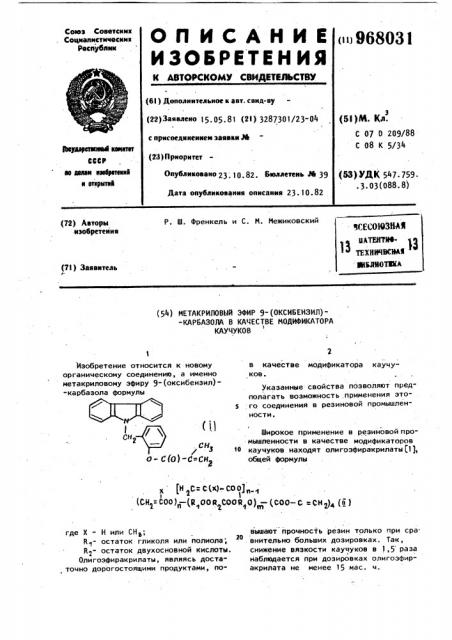

P. Ш. Френкель и С. М. Межиковский (72) Авторы изобретеиия (7l ) Заявитель
Ф (54) МЕТАКРИЛОВЦЯ ЭФИР 9-(ОКСИБЕНЗИЛ)-КАРБАЗОЛА В КАЧЕСТВЕ МОДИФИКАТОРА
КАУЧУКОВ в качестве модификатора каучуков °
Указанные свойства позволяют предполагать возможность, применения этоs го соединения в резиновой промышленности.
Широкое применение в резиновой промышленности в качестве модификаторов каучуков находят олигоэфиракрилаты (1), общей формулы
) сн (Н с с(х)-соо)„»1
1 (СН =СОО)„— (5t„OOR COOQ 0) — (t:OO-C, =СН ) ((s) вышают прочность резин только при сравнительно больших дозировках. Так, снижение вязкости каучуков в },5 раза наблюдается при дозировках олигоэфиракрилата не менее 15 мас. и.
Изобретение относится к новому органическому соединению, а именно метакриловому эфиру 9-(оксибензил)-карбазола Формулы
/ .си о- С(О) -c-Сн
2 где Х - Н или СНв, Й - остаток гликоля или полиола;
R>- остаток двухосновной кислоты.
Олигоэфиракрилаты, являясь достаточно дорогостоящими продуктами, поВСЕСОЮЗНАЯ и "„™í- A ИЫИОТИКА
Табл и ц а 1
Модификатор
Показатели в оптимуме вулканизации 150ОСх40 м
Соединение формулы (!) Соединение общей формулы {11) Прочность, ИПа: при 20оС
26,0
8,0
29 5
16,0 при 100 С
Относительное удлинение, 3: при 20оC при 100 С
400
460
200
300
Температура хрупкости, С
Ниже -70, Ниже -70
Сопротивление раздиру, кН/м: при 20ОС
35 при 100ОС
Коэффициент сопротивления тепловому старению по прочности (150 Сх24 ч) О 9
О 95 П р и м е ч а н и е. Состав смесей, мас. ч.: сажа ПМ-75 50, окись цинка 5, перекись дикумила 1,5, модификатор 5.
3 968031
Целью изобретения является снижение стоимости и улучшение качества каучуков.
Эта цель достигается соединением формулы (!). в качестве модификатора каучуков.
Это соединение получают нагреванием смеси,9-(оксибензил)-карбазола, метакриловой кислоты, гидрохинона и серной кислоты в толуоле, 39
Пример, Смесь, состоящую из
3 моль 9-(оксибензил)-карбазола, 4 моль метакриловой кислоты, 28 г серной кислоты, 4 г гидрохинона и 1500 мр толуола нагревают в течение 12 ч при 15
115- 120 С. По окончании реакции массу охлаждают до комнатной температуры, нейтрализуют .насыщенным раствором: хлористого натрия, содержащем 53. углекислого натрия и промывают в водномщ растворе хлоРистого натрия до нейтра-, льной реакции. Толуол отгоняют в вакууме (15-10 тор) при температуре водяной бани 60-70 C. Выход 803. Темпе4 ратура плавления продукта - 264ОС. По внешнему виду - порошок темного цвета.
Элементный анализ.
Вычислено, Ф: С 80; Н 5, 5:, Н - 4,0
0-105 °
Найдено, 4: С 79,1; Н 5,5; Н - 4,0;
О - 11,4.
Эфирное число - 954 от теоретического. В ИК-спектре продукта идентифицирована полоса поглощения 17401750 см ", эфирная группа.
Модифицирующее действие полученного продукта показано на примере этилен-пропиленового каучука СКЭПТ-40 (табл. 1) и бутадиен-нитрильного каучука СКН"26 (табл. 2) .
В табл. 1 приведены свойства и состав смесей на основе этилен-пропиленового каучука СКЭПТ-40, в табл. 2свойства и состав смесей на основе бу-, тадиен-нитрильного каучука СКН-26. I
Приведенные данные отчетливо показывают преимущество резин с новым продуктом.
968031
;Таблица 2
Модификатор. Ф
Показатели Соединение формулы (t) Соединение общей формулы (11) »»
400
Коэффициент температуростойкости при 100 на.прочность
0,8
0,85
П р и и е ч а н и е. Состав смесей, .мас. ч.: каучук 100, сажа ДГ-100 55, окись цинка 5, модификатор 7, перекись дикумила 0,5. . Формула изобретения,20 в качестве модификатора каучуМетакриловый эфир 9-(оксибензил)- ков.
-карбазола формулы
Йсточники информации, принятые во внимание при экспертизе сед е-е Ь - cej
1. Авторское свидетельство СССР
lf 411097, кл. С 08 1- 19/00 1974.
Составитель А. Усвяцов
Редактор Г. Волкова Техред С, Мигунова Корректор. С, ШекмаР
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
Прочность, МПа
Относительное удлинение, 3
Остаточное удлинение, Заказ 8024/38 Тираж 445 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва; Ж-35, Рауаская наб., д. 4/5
