Реферат



Союз Советских

Социалистических

Республик

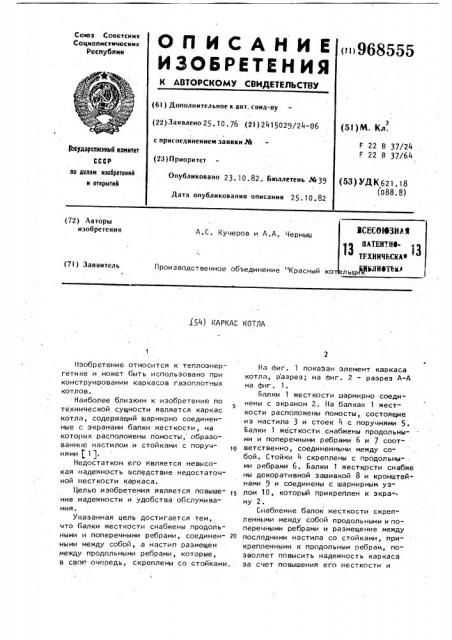

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<в968555 (61 ) Допол н и тел ь ное к а вт. с вид- ву (51)М. Кл. (22) Заявлено 25. 10 ° 76 (21) 2415029/24-06 с присоединением заявки №

F 22 B 37/24

F 22 В 37/64

Гооударотвенный комитет (23) Приоритет ао делам иэобретеиий и открытий

Опубликовано 23.10.82. Бюллетень №39 (53) УДК621.18 (088. 8) Дата опубликования описания 25 . 10 . 82

Кучеров и A.À. Черныш

Производственное обьединение "Красный ко

ВСЕСОЮЗНАЯ

ДдТЩТЩ) l3 „„„„„;,„„, 13, „уьлиеть> (72) Авторы изобретения (71) Заявитель.(54) КАРКАС КОТЛА

Изобретение относится к теплоэнергетике и может быть использовано при конструировании каркасов газоплотных котлов.

Наиболее близким к изобретению по

5 технической сущности является каркас котла, содержаций шарнирно соединенные с экранами балки жесткости, на которых расположены помосты, образованные настилом и стойками с поручнями t 1).

Недостатком его является невысокая надежность вследствие недостаточной жесткости каркаса.

Целью изобретения является повыше- 15 ние надежности и удобства обслужива" ния.

Указанная цель достигается тем, что балки жесткости снабжены продольными и поперечными ребрами, соединен- 20 ными между собой, а настил размещен между продольными ребрами, которые, в свою очередь, скреплены со стойками.

На Фиг. 1 показан элемент каркаса котла, разрез; на фиг. 2 - разрез А-А на фиг. 1.

Балки 1 жесткости шарнирно соединены с экраном 2. На балках 1 жесткости расположены помосты, состоящие из настила 3 и стоек 4 с поручнями 5.

Балки 1 жесткости снабжены продольными и поперечными ребрами 6 и 7 соответственно, соединенными между собой. Стойки 4 скреплены с продольны- . ми ребрами 6. Балки 1 жесткости снабже ны декоративной зашивкой 8 и кронштейнами 9 и соединены с шарнирным узлом 10, который прикреплен к экрану 2.

Снабжение балок жесткости скрепленными между собой продольными и поперечными ребрами и размещение между последними настила со стойками, прикрепленными к продольным ребрам, позволяет повысить надежность каркаса за счет повышения его жесткости и

ВНИИПИ Заказ 8»1/64 Тираж 451 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 96855 прочности, с одновременным повышением удобства обслуживания котла.

Оормула изобретения

Каркас котла, содержащий шарнирно соединенные с экранами балки жесткости, на которых расположены помосты, образованные настилом и стойками с поручнями, отличающийся тем, что, с целью повышения надеж5 4 ности и удобства обслуживания, .балкй жесткости снабжены продольными и поперечными ребрами, соединенными между собой, а настил размещен между про- дольными ребрами, которые, в свою очередь, скреплены со стойками, Источники информации, принятые во внимание при экспертизе

1. Патент СНА Р 3675628, кл. 122-6, опублик. 1962.
