Способ оценки технического состояния подшипников качения

Способ оценки технического состояния подшипников качения

Иллюстрации

Показать все

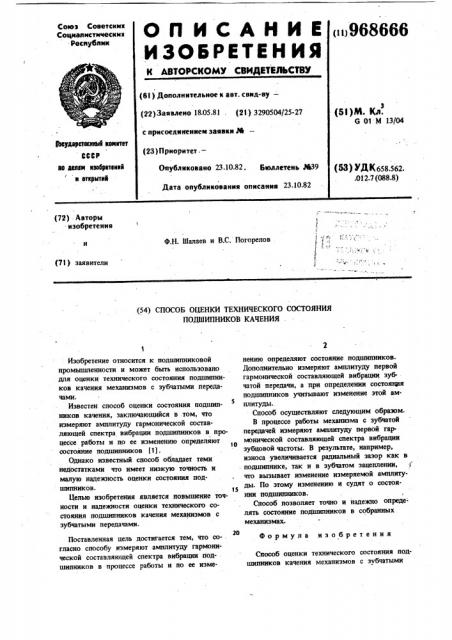

Реферат



(72) Авторы изобретения

Ф,Н. Шалаев н В.С. Погорелов (71) заявители (54) СПОСОБ ОЦЕНКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ

ПОДШИПНИКОВ КАЧЕНИЯ .

Изобретение относится к подшипниковой промышленности и может быть использовано для оценки технического состояния подшнш иков качения механизмов с зубчатыми передачами.

Известен способ оценки состояния подшипников качения, заключающийся в том, что измеряют амплитуду гармонической составляющей спектра вибрации подшипников в процессе работы и по ее изменению определяют состояние подшипников (1) .

Однако известный способ обладает теми недостатками что имеет низкую точность и малую надежность оценки состояния подшипников.

Целью изобретения является повышение точности и надежности оценки технического состояния подшипников качения механизмов с зубчатыми передачами.

Поставленная цель достигается тем, что согласно способу измеряют амплитуду гармонической составляющей спектра вибрации подшипников в процессе работы и по ее изменению определяют состояние подппшников.

Дополнительно измеряют амплитуду первой гармонической составляющей вибрации зубчатой передачи, а лри определении состоянИя подшипников учитывают изменение этой амплитуды..

Способ осуществляют следующим образом.

В процессе работы механизма с зубчатой передачей измеряют амплитуду первой гар. монической составляющей спектра вибрации эубцовой частоты. В результате, например, износа увеличивается радиальный зазор как в подшипнике, так и в зубчатом зацеплении, чго вызывает изменение измеряемой амплитуды. По этому изменению и судят о состоянии подшипников.

Способ позволяет точно и надежно опреде- лять состояние подшипников в собранных механизмах.

Формула изобретения

Способ оценки технического состояния подшишппсов качения механизмов с зубчатыми Составитель И, Баранов

Техред М. Гергель

Корректор Н. Буряк

Редактор Г. Ус

Заказ 8154/70

Тираж 887

ВНИИПИ Государственного комитета СССР по делам изобретений и, открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент *, r. Ужгород, ул. Проектная, 4

3 968666 передачами, заключающийся в том, что измеряют амплитуду гармонической составляющей спектра вибрации подппппгиков в процессе работы и по ее изменению определяют состо яние подшипников, о т л и ч а ю щ. и йс я тем, что, с целью повышения точности . и надежности оценки, дополнительно измеряют амплитуду первой гармонической со4 ставляющей вибрации зубчатой передачи, а при определении состояния подшипников учитывают изменение этой амплитуды.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР К 360549, кл. G 01 М 13/04, 1972 (прототип).
