Реферат



Союз Советскик

Социал ис тически к

Республик

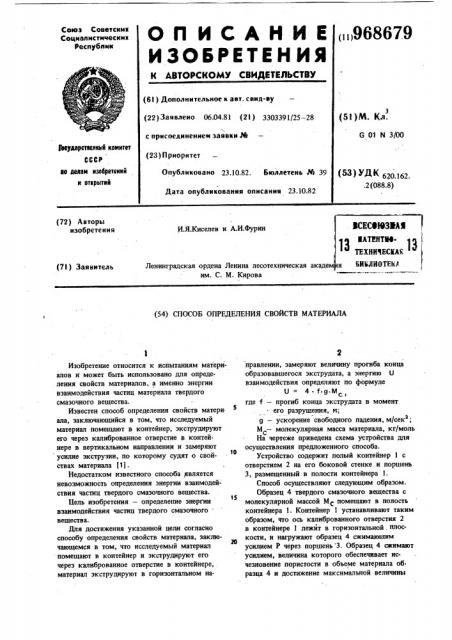

О П И С A Н И Е (,968679

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву (22) Заявлено 06.04.81 (21) 3303391/25 — 28 с присоединением заявки М (28) Приоритет (53)M. Кл.

G01 N 300

3Ъеударстееный квинтет

СССР

lo делам изобретений н открытий

Опубликовано 23,10.82. Бюллетень М 39

Дата опубликования описания 23.10.82 5З 1 "Д" б20.1б2. .2 (088.8) (72) Авторы изобретения

И.Я.Киселев и А.И.Фурии

ВАЯ км 11

Ленинградская ордена Ленина лесотехническая акаде им. С. М. Кирова (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ СВОЙСТВ МАТЕРИАЛА

Изобретение относится к испытаниям материалов и может быть использовано для опреде-. ления свойств материалов, а именно энергии взаимодействия частиц материала твердого смазочного вещества.

Известен способ определения свойств матери. ала, заключающийся в том, что исследуемый материал помещают в контейнер, экструдируют

его через калиброванное отверстие в контейнере в вертикальном направлении и замеряют усилие экструзии, по которому судят о свойствах материала (1).

Недостатком известного способа является невозможность определения энергии взаимодействия частиц твердого смазочного вещества.

Цель изобретения — определение энергии

15 взаимодействия частиц твердого смазочного . вещества.

Для достижения указанной цели согласно способу определения свойств материала, заклю20 чающемся в том, что исследуемый материал помещают в контейнер и экструдируют его через калиброванное отверстие в контейнере, материал экструдируют в горизонтальном направлении, замеряют величину прогиба конца образовавшегося экструдата, а энергию U взаимодействия определяют по формуле

U= 4 ° fgM с где f — прогиб конца экструдата в момент

-его разрушения, и;

g — ускорение свободного падения, м/сек;

М вЂ” молекулярная масса материала, кг/моль

На чертеже приведена схема устройства для осуществления предложенного способа.

Устройство содержит полый контейнер 1 с отверстием 2 на его боковой стенке и поршень

3, размещенный в полости контейнера 1.

Способ осуществляют следующим образом.

Образец 4 твердого смазочного вещества с молекулярной массой Мс помещают в полость контейнера 1. Контейнер 1 устанавливают таким образом, что ось калиброванного отверстия 2 в контейнере 1 лежйт в горизонтальной, плоскости, и нагружают образец 4 сжимающим усилием P через поршень 3. Образец 4 сжимают усилием, величина которого обеспечивает исчезновение пористости в объеме материала образца 4 и достижение максимальной величины

Составитель В. Ротницкая

Техред М. Гергель

Корректор Н. Буряк

Редактор П. Коссей

Заказ 8154/70

Подписное

Тираж 887

ВНИИПИ Государственного комитета СССР по делам изобретений и открьггий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4

3 968679 энергии О взаимодействия твердых частиц, и экструдируют образец 4 через отверстие 2 в горизонтальном направлении. Во время экструзии замеряют прогиб конца образовавшегося экструдата S. По мере экструдии длина экструдата 5 увеличивается и он разрушается, Фиксируют прогиб f конца экструдата 5 в момент его разрушения и рассчитывают энергию О по формуле

0=4fgM

С

10 где g — ускорение свободного падения;

М вЂ” молекулярная масса материала.

Способ позволяет определить энергию взаимодействия частиц твердого смазочного вещества за счет экструдии вещества в горизонтальном направлении и определении прогиба экструдата в момент его разрушения от действия собственного веса.

Формула изобретения

Способ определения свойств материала, за- 20 ключающийся в том, чго исследуемый мате4 риал помещают в контейнер и экструдируют его через калиброванное отверстие в контейнере, отличающийся тем, что, с целью определения энергии взаимодействия частиц твердого смазочного вещества, последнее экструдируют в горизонтальном направлении, замеряют величину прогиба конца образовавшегося зкструдата, а энергию 0 взаимодействия определяют по формуле ц = 4.f g Ìñ где f — прогиб конца экструдата в момент его разрушения, м;

g — ускорение свободного падения, м/сек ;

М вЂ” молекулярная масса материала, кг/моль.

Источники информации, принятые во внимание при экспертизе

1. Методы испытания, контроля и исследования машиностроительных материалов. Методы исследования неметаллических материалов. М., "Машиностроение", 1973. т. 1Н, с, 104 (прототип) .
