Механизм привода рабочего органа машины для химической защиты растений

Механизм привода рабочего органа машины для химической защиты растений

Иллюстрации

Показать все

Реферат

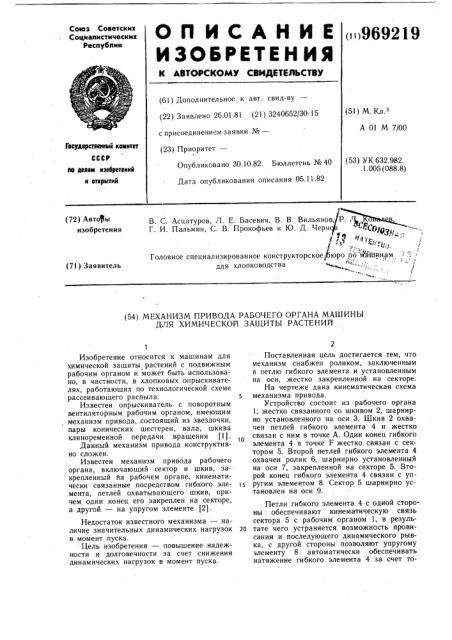

ОГ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ >969219

Союз . Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.01.81 (21) 3240652/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.

А О1 М 7/00

Геоудерстееииый комитет

СССР (53) УК 632.982. .1.005 (088.8) Опубликовано 30.10.82. Бюллетень № 40 лв делам иэобретеиий и открытий

Дата опубликования описания 05.11.82

В. С. Асцатуров, Л. Е. Басевич, В. В. Вильянов, Р.,?, Г. И. Пальмин, С. В. Прокофьев и Ю. Д. Черн «тР®

3Ф/ : „.

Головное специализированное конструкторское,. юро bio "Майнам для хлопководства (72) Авторы изобретения (71) Заявитель (54) МЕХАНИЗМ ПРИВОДА РАБОЧЕГО ОРГАНА МАШИНЫ

ДЛЯ ХИМИЧЕСКОЙ ЗАЩИТЫ РАСТЕНИЙ

Изобретение относится к машинам для химической защиты растений с подвижным рабочим органом и может быть использовано, в частности, в хлопковых опрыскивателях, работающих по технологической схеме рассеивающего распыла.

Известен опрыскиватель с поворотным вентиляторным рабочим органом, имеющим механизм привода, состоящий из звездочки, пары конических шестерен, вала, шкива клиноременной передачи вращения (1) .

Данный механизм привода конструктивно сложен.

Известен механизм привода рабочего органа, включающий сектор и шкив, закрепленный йа рабочем органе, кинематически связанные посредством гибкого элемента, петлей охватывающего шкив, причем один конец его закреплен на секторе, а другой — на упругом элементе (2).

Недостаток известного механизма — наличие значительных динамических нагрузок в момент пуска.

Цель изобретения — повышение надежности и долговечности за счет снижения динамических нагрузок в момент пуска.

Поставленная цель достигается тем, что механизм снабжен роликом, заключенным в петлю гибкого элемента и установленным на оси, жестко закрепленной на секторе.

На чертеже дана кинематическая схема механизма привода.

Устройство состоит из рабочего органа

1, жестко связанного со шкивом 2, шарнирно установленного на оси 3. Шкив 2 охвачен петлей гибкого элемента 4 и жестко связан с ним в точке А. Один конец гибкого элемента 4 в точке F жестко связан с сектором 5. Второй петлей гибкого элемента 4 охвачен ролик 6, шарнирно установленный на оси 7, закрепленной на секторе 5. Второй конец гибкого элемента 4 связан с упругим элементом 8. Сектор 5 шарнирно установлен на оси 9.

Петли гибкого элемента 4 с одной стороны обеспечивают кинематическую связь сектора 5 с рабочим органом 1, в резуль20 тате чего устраняется возможность провисания и последующего динамического рывка, с другой стороны позволяют упругому элементу 8 автоматически обеспечивать натяжение гибкого элемента 4 за счет то969219

Формула изобретения

Составитель Т. Кукос

Редактор И. Ковальчук Текред И. Верес Корректор Н. Король

Заказ 7376/2 Тираж 6119 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 го, что вторая петля имеет возможность проворачиваться относительно оси 7, установленной на секторе 5. в

Устройство работает следующим образом.

Сектор 5 под действием внешнего движущегося момента, получаемого, например от вала отбора мощности трактора, поворачивается на определенный .угол против часовой стрелки, при этом посредством ветви ВС гибкого элемента 4 рабочий орган 1 приводится во вращательное движе1О ние по часовой стрелке, а упругий элемент 8 растягивается.

Реверс происходит под действием силы упругого элемента 8, при этом сектор 5 приводится во вращательное движение по часовой стрелке, а рабочий орган 1 — против.

В момент пуска в режиме реверса, т. е. когда сектор 5 находится в крайнем положении против часовой стрелки, рабочий орган 1 — в крайнем положении по часовой стрелке, а упругий элемент 8 растянут. При условии отсутствия петли гибкого элемента 4, охватывающий ролик 6, сектор 5 стал бы вращаться быстрее за счет малой инертности (момент инерции 0,03 кг/ м ), а рабочий орган 1 медленнее за счет большой инертности (момент инерции 8 кг м ), в результате чего ветвь ВС провисала бы.

Наличие ветви ДЕ и петли ролика 6 не позволяет сектору 5 перемещаться относительно рабочего органа 1, в результате чего их вращение будет кинематически согласованным, Изобретение позволяет повысить надежность и работоспособность опрыскивателей с поворотным рабочим органом.

Экономический эффект от внедрения предлагаемого механизма составит 500 руб. на одну машину.

Механизм привода рабочего органа машины для химической защиты растений, включающий сектор и шкив, закрепленный на рабочем органе, кинематически связанные посредством гибкого элемента, петлей охватывающего шкив, причем один конец его закреплен на секторе, а другой — на упругом элементе, отличающийся тем, что, с целью повышения надежности р долговечности за счет снижения динамических нагрузок в момент пуска, механизм снабжен роликом, закрепленным в петлю гибкого элемента и установленным на оси, жестко закрепленной на секторе.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 671796, кл. А 01 М 7/00, 1976.

2. Артоболевский И. И. Механизмы, М., 1948, с. 386, рис. 420.
