Рычажный прижим
Иллюстрации
Реферат
(72) Автор изобретения

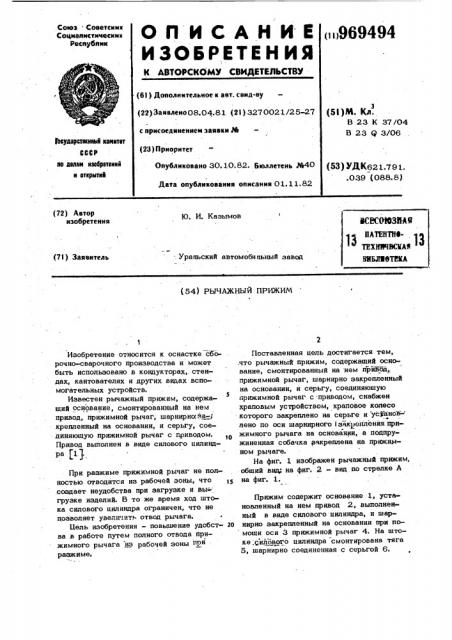

Ю. И. Казымов. Урапьский автомобильный завод (7l) Заявитель (54) РЫЧАЖНЫЙ ПРИЖИМ ра (1(Изобретение относится к оснастке сборочно-сварочного производства и может быть использовано в кондукторах,. стендах, кантователях и других видах вспомогательных устройств.
Известен рычажный прижим, содержа5 щий основание, смонтированный на нем привод, прижимной рычаг, шарнирно,за- крепленный на основании, и серьгу, соединяющую прижимной рычаг с приводом.
Привод выполнен в виде силового цилиндПри раэжиме прижимной рычаг не полностью отводится из рабочей эоны, что создает неудобства при загрузке и вы груэке иэделий. В то же время ход штока силового цилиндра ограничен, что. не позволяет увеличить отвод рычага. цель изобретения — повышение удобст- 2о ва в работе путем полного отвода прижимного рычага иэ рабочей зоны пРи разжиме.
Поставленная цель достигается тем, .что рычажный прижим, содержащий основание, смонтированный на нем привод, прижимной рычаг, шарнирно закрепленный на основании, и серьгу, соединяюшую прижимной рычаг с -приводом, снабжен храповым устройством, храповое колесо которого закреплено на серьге и установ-- лено по оси шарнирного з»крепления прижимного рычага на основании, а подпружиненная собачка закреплена на прижимном рычаге.
На фиг. 1 изображен рычажный прижим, общий видр на фиг, 2 — вид по стрелке А на фиг. 1.
Прижим содержит основание 1, установленный на нем привод 2, выполненный в виде силового цилиндра, и шарнирно закрепленный на основании при помоши оси 3 прижимной рычаг 4. На штоке, силового цилиндра смонтирована тяга
5, шарнирно соединенная с серьгой 6.
3 96949
Прижим снабжен хпаповым, устройством
7, храповое колесо 8 которого закреплено на серьге и установлено на оси 3, а собачка 9, подпружиненная пружиной 10, закреплена на прижимном рычаге 4. 5
На рабочем конце прижимного рычага
4 смонтирована опорная планка 11 с фиксирующими пальцами 12, а на основании установлен резиновый амортизитор 13.
Рычажный прижим работает следующим 10 образом.
Прижимной рычаг 4 поворачивают вручную, фиксируя иэделие пальцами 12. Затем включают силовой цилиндр 2, шток
/3 ,которого, перемешаясь вправо, передает," 15 усилие через тягу 5, серьгу 6, храпов0е колесо 8, собачку 9 прижимному рычагу
4, воздействующему на изделие через < .опорную планку 11. При обратном ходе штока силового цилиндра подпружиненная собачка 9 выталкивается зубом храпового колеса 8. Рычаг 4 вручную откидывается на резиновый амортизатор 13.
Благодаря наличию храпового устрой-, ства прижимной рычаг может быть пол1
4 4 ностью отведен из рабочей зоны при раэжиме.
Фор мула изобретения.
Рычажный прижим, содержащий основание, смонтированный на нем привод, при
Р жимной рычаг, шарнирно закрепленный на основании, и серьгу, соединяющую прижимной рычаг с приводом, о т л и ч аю ш и и с я тем, что, с целью повышения удобства в работе путем полного от- . вода прижимного рычага из рабочей зоны при разжиме, прижим снабжен храповым устройством, храповое колесо которого закреплено на серьге и установлено на ! оси шарнирного закрепления прижимного рычага на основании, а подпружиненная собачка закреплена на прижимном рычаге.
Источники информации, принятые во внимание при экспертизе
l. Евстифеев Г. А. и Веретенников
И. С. Средства механизации сварочного производства. М., "Машиностроение", .
1977, с. 71, 2-е сверху (прототип).
Фиг. /
969404
gudA
Рас. 2
