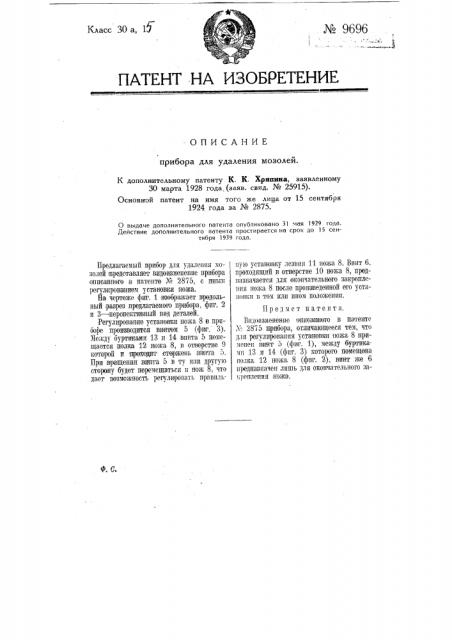

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

- ОПИСАНИЕ прибора для удаления мозолей.

К дополнительному патенту К. К, Хряпина, заявленному

30 марта 1928 года,(заяв. свид. № 25915).

Основной патент на имя того же лица от 15 сентября

1924 года за № 2875.

О выдаче дополнительного патента опубликовано 31 чая 1929 года.

Действие дополнительного патента простирается на срок до 15 сентября 1939 года.

Ф. С.

Предлагаемый прибор для удаления мозолей аредставляет видоизмеиепие прибора описанного в патенте лое 2875, с иным регуля1рованием установки ножа.

Hai чертеже фйт. 1 изображает продольный разрез предлагаемого прибора, фиг. 2 и 3 — перопе1 тинный вид деталей.

Регулпровапие устапо1вки ножа. 8 в приборе п1юизводится BHHTON 5 (фиг. 3).

Между буртиками 13 и 14 вп11та, 5 помещается полка 12 ножа 8, в отверстие 9 которой и в1роходит сгораешь втднта 5.

При вра1ще1ьии винта 5 в ту пли другую сторону будет перемещаться и нои 8. что дает возможность регулировать правильпую установку лезвия 11 ножа 8. Винт 6, проходящий в отверстие 10 ножа 8, предназначается для окончательного закрепления ножа 8 после проиаведенной его установки в том или ипои положении.

Предмет патента.

Видоизменение оп1гсавного в патенте

Х, 2875 прибора, отличающееся тем, что для регулирования установки ножа 8 применен винт 5 (фиг. 1), между буртиками 13 и 14 (фпт. 3) которого помещена полка 12 ножа 8 (фпт. 2), винт же 6 предназпаче11 лишь для окончательного за«ренлегиия нека. фиг. l. фиг.2 .. ф иг.3
