Устройство для подачи прокладок установки штабелирования плоских изделий

Устройство для подачи прокладок установки штабелирования плоских изделий

Иллюстрации

Показать все

Реферат

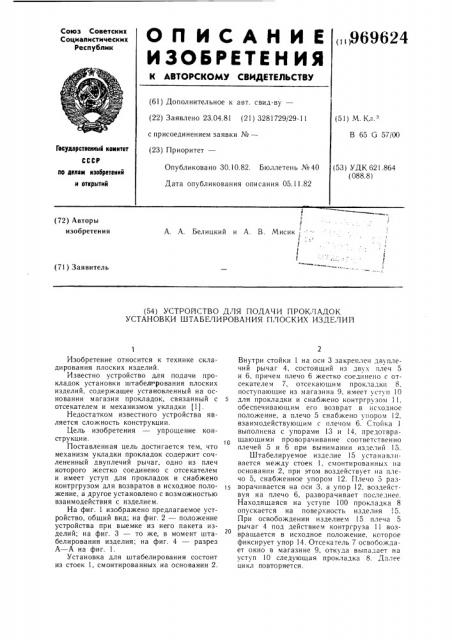

ОП ИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

„„969624 (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.04.81 (21) 3281729/29-11 с присоединением заявки,№вЂ” (23) Приоритет— (51) М. Кл.

В 65 G 57/00

Гееударственнык камитет

СССР

Опубликовано 30.10.82. Бюллетень №40

Дата опубликования описания 05.11.82 (53) УДК 621.864 (088.8) ло делам изобретений и открытий

А. А. Бели цкий и А. В. Мисик . (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ПРОКЛАДОК

УСТАНОВКИ ШТАБЕЛИРОВАНИЯ ПЛОСКИХ ИЗДЕЛИ14

Изобретение относится к технике складирования плоских изделий.

Известно устройство для подачи прокладок установки штабелирования плоских изделий, содержащее установленный на основании магазин прокладок, связанный с отсекателем и механизмом укладки (1).

Недостатком известного устройства является сложность конструкции.

Цель изобретения — упрощение конструкции.

Поставленная цель достигается тем, что механизм укладки прокладок содержит сочлененный двуплечий рычаг, одно из плеч которого жестко соединено с отсекателем и имеет уступ для прокладок и снабжено контргрузом для возвратов в исходное положение, а другое установлено с возможностью взаимодействия с изделием.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — положение устройства при выемке из него пакета изделий; на фиг. 3 — то же, в момент штабелирования изделия; на фиг. 4 — разрез

А — А на фиг. 1.

Установка для штабелирования состоит из стоек 1, смонтированных на основании 2.

Внутри стойки 1 на оси 3 закреплен двуплечий рычаг 4, состоящий из двух плеч 5 и 6, причем плечо 6 жестко соединено с отсекателем 7, отсекающим прокладки 8, поступающие из магазина 9, имеет уступ 10

5 для прокладки и снабжено контргрузом 11, обеспечивающим его возврат в исходное положение, а плечо 5 снабжено упором !2. взаимодействующим с плечом 6. Стойка 1 выполнена с упорами 13 и 14, предотвращающими проворачивание соответственно плечей 5 и 6 при вынимании изделий 15.

Штабелируе мое изделие 15 уста н а вл ивается между стоек I, смонтированных на основании 2, при этом воздействует на плечо 5, снабженное упором 12. Плечо 5 разворачивается на оси 3, а упор 12, воздействуя на плечо 6, разворачивает последнее.

Находящаяся на уступе 100 прокладка 8 опускается на поверхность изделия 5.

При освобождении изделием 15 плеча 5 рычаг 4 под действием контргруза 11 возвращается в исходное положение, которое фиксирует упор 14. Отсекатель 7 освобождает окно в магазине 9, откуда выпадает на уступ 10 следующая прокладка 8. Далее цикл повторяется.

969624

Затем штабель изделий 15 поднимают вверх, плечо 5 отводится вверх и упором 13 удерживается в наклонном положении до полного убирания пакета, после чего плечо 5 возвращается в исходное положение.

Выполнение механизма укладки прокладок с шарнирно соединенным двуплечим рычагом, одно из плеч которого жестко соединено с отсекателем и имеет уступ для прокладок и снабжено контргрузом, обеспечивающим его возврат в исходное положение, позволяет упростить конструкцию установки для штабелирования плоских изделий.

Формула изобретения

Устройство для подачи прокладок установки штабелирования плоских изделий, содержащее установленный на основании магазин прокладок, связанный с отсекателем и механизмом укладки прокладок, отличающееся тем, что, с целью упрощения конструкции, механизм укладки прокладок содержит шарнирно сочлененный двуплечий рычаг, одно из плеч которого жестко соединено с отсекателем, имеет уступ для прокладок и снабжено контргрузом для возврата его в исходное положениеадругое установлено с возможностью взаимодействия с изделием.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 730565, кл. В 65 G 57/00, 1978.

969624

Редактор С. Юско

Заказ 7396/23

Составитель О. Костякова

Техред И. Верес Корректор Ю. Макаренко

Тираж 977 Поди исное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий! 13035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
