Способ сопряжения звеньев лотковводоводов
Иллюстрации
Реферат

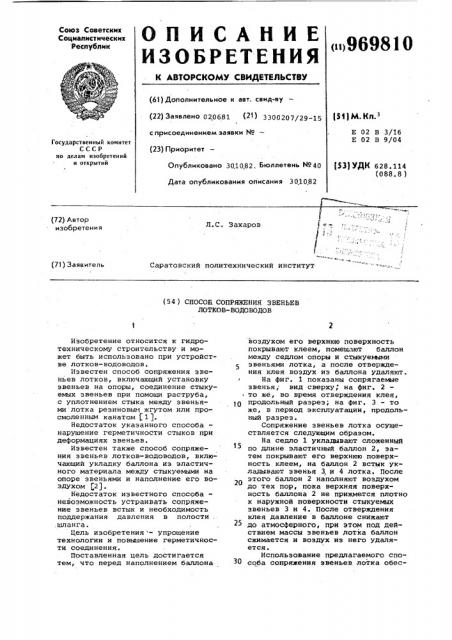

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистическнх
Республик
«н969810 (61) Дополнительное к авт, саид-ву (22) Заявлено 020681 (21) 3300207/29-15 с присоединением заявки Мо (23) Приоритет
Опубликовано 3010,82. Бюллетень Ко 40
Дата опубликования описания 301082
151)М.Кл з
Е 02 В 3/16
Е 02 В 9/04
Государственный комитет
СССР по делам изобретений и открытий (53) УДК 628.114 (088.8 ) (72) Автор изобретения
Л-С. Захаров
1 (71) Заявитель
Саратовский политехнический институт (54) СПОСОБ СОПРЯЖЕНИЯ ЗВЕНЬЕВ
ЛОТКОВ-ВОДОВОДОВ
Изобретение относится к гидротехническому строительству и может быть использовано при устройстве лотков-водоводов.
Известен способ сопряжения звеньев лотков, включающий установку звеньев на опоры, соединение стыкуемых звеньев при помощи раструба, с уплотнением стыка между звеньями лотка резиновым жгутом или просмоленным канатом 1,1 ).
Недостаток указанного способа— нарушение герметичности стыков при деформациях звеньев.
Известен также способ сопряжения звеньев лотков-водоводов, включающий укладку баллона иэ эластичного материала между стыкуемыми на опоре звеньями и наполнение его воздухом (2).
Недостаток известного способаневоэможность устраивать сопряжение звеньев встык и необходимость поддержания давления в полости . шланга.
Цель изобретения - упрощение технологии и повышение герметичности соединения.
Поставленная цель достигается тем, что перед наполнением баллона. воздухом его верхнюю поверхность покрывают клеем, помещают баллон между седлом опоры и стыкуемыми звеньями лотка, а после отверждения клея воздух из баллона удаляют.
На фиг. 1 показаны сопрягаеьые звенья; вид сверху, на фиг. 2
° то же, во время отверждения клея, продольный разрез, на фиг. 3 - то же, в период эксплуатации, продольный разрез.
Сопряжение звеньев лотка осуществляется следующим образом.
На седло 1 укладывают сложенный по длине эластичный баллон 2, затем покрывают его верхнюю поверхность клеем, на баллон 2 встык укладывают звенья 3, и 4 лотка. После этоГО баллон 2 наполняют вОздухОм до тех пор, пока верхняя поверхность баллона 2 не прижмется плотно к наружной поверхности стыкуемых звеньев 3 и 4. После отверждения клея давление в баллоне снижают до атмосферного, при этом под действием массы звеньев Лотка баллон сжимается и воздух as него удаляется.
Использование предлагаемого способа сопряжения звеньев лотка обес969810
Формула изобретения
Заказ 8331/32
9 Подписное печивает но сравнению с известными упрощение технологии устройства стйка и герметичность при деформации стыкуеьых звеньев.
Способ сопряжения звеньев лотков-водоводов, включающий, укладку баллона иэ эластичного материала Щ между стыкуемыми на опоре звеньями и наполнение его воздухом, о т л и ч аю шийся тем, что, с целью упрощения технологии и улучшения герме./ Ь% тичности соединения, перед наполне,нием баллона воздухом его верхнюю поверхность покрывают клеем, помещают баллон между седлом опоры и стыкуемыми звеньями лотка, а после отверждения клея воздух из баллона удаляют.
Источники информации, принятые во внимание при экспертизе
1. Гидротехнические сооружения. ° II Под ред. М.М. Гришина. М., "Высшая школа", 1979, с. 213, рис. 27 ° 5.
2. Авторское свидетельство СССР
В 114907 кл.;F 16 15/46, 1957.
Филиал ППП "Патент", г.ужгород, ул.Проектная,4
