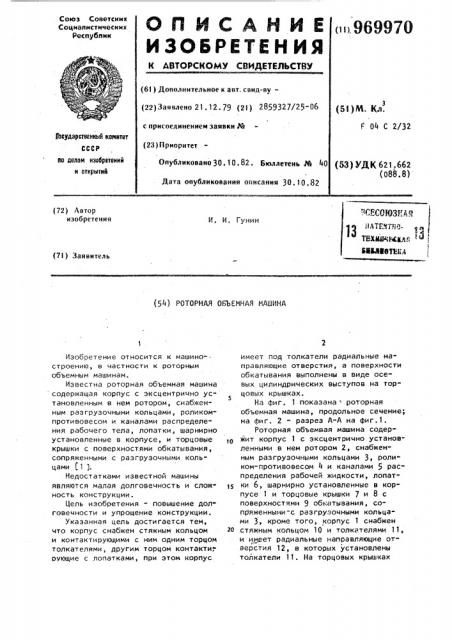

(72) Автор изобретения (ВИИН6ТН» 4 (7I ) Заявитель (54) РОТОРНАЯ ОБЪЕМНАЯ МАШИНА

Изобретение относится к машиностроению, в частности к роторным объемным машинам.

Известна роторная объемная машина содержащая корпус с эксцентрично установленным в нем ротором, снабженным разгрузочными кольцами, роликомпротивовесом и каналами распределения рабочего тела, лопатки, шарнирно установленные в корпусе, и торцовые крышки с поверхностями обкатывания, сопряженными с разгрузочными кольцами (1 ).

Недостатками известной машины являются малая долговечность и сложность конструкции.

Цель изобретения — повышение дол" говечности и упрощение конструкции.

Указанная цель достигается тем, что корпус снабжен стяжным кольцом и контактирующими с ним одним торцом толкателями, другим торцом контакти; рующие с лопатками, при этом корпус имеет под толкатели радиальные на" правляющие отверстия, а поверхности обкатывания выполнены в виде осевых цилиндрических выступов на тор"

5 цовых крышках.

На фиг. 1 показана " роторная объемная машина, продольное сечение; на фиг. 2 - разрез А-А на фиг ° 1.

Роторная объемная машина содержит корпус 1 с эксцентрично установленными в нем ротором 2, снабженным разгрузочными кольцами 3, роликом-противовесом 4 и каналами 5 распределения рабочей жидкости, лопатки 6, шарнирно установленные в корпусе 1 и торцовые крышки 7 и 8 с поверхностями 9 обкатывания, сопряженными-с разгрузочными кольцами 3, кроме того, корпус I снабжен

20 стяжным кольцом 10 и толкателями 11, и имеет радиальные направляющие отверстия 12, в которых установлены толкатели 11. На торцовых крышках

3 96997

7 и 8 расположены осевые цилиндрические выступы 13, радиально-наружная поверхность которых образует поверхности 9 обкатывания., причем толкатели 11 торцом 14 сопряжены со стяжным кольцом 10, а торцом 1 с лопатками 6.

Роторная объемная машина s ка" честве компрессора работает следующим образом. fO

При повороте ротора 2 против часовой стрелки воздух через отверстие в торцовой крышке 7 засасывается во внутреннюю полость ротора 2 и через каналы 5 распределения посту- И пает s рабочие камеры, образованные лопатками 6, ротором 2, корпусом 1 и торцовыми крышками 7 и 8.

При дальнейшем повороте ротора 2 объем рабочих камер уменьшается и сжа= в тый воздух через радиальные сверления в роторе -2 поступает к потребителю, При работе машины лопатки 6 поджимаются с помощью стяжного кольца 10 через толкатели 11 к разгрузоч- gg ным кольцам 3, которые совершают контактное планетарное движение по поверхностям 9 обкатывания на осевых цилиндрических выступах 13, при этом в точке касания линейная скорость пе- з> ремещения разгрузочных колец равна нулю, что обеспечивает уменьшение износа взаимодействующих узлов: лопаток 6, разгрузочных колец 3 и поверхностей 9 обкатывания.

0 . 4

Техника-экономический эФФект зак" лючается в увеличении долговечности работы роторной объемной машины за счет устранения износа взаимодействующих деталей, а также в снижении стоимости изготовления за счет упрощения конструкции.

Формула изобретения

Роторная объемная машина, содержащая корпус с эксцентрично установленным в нем ротором, снабженным разгрузочными кольцами, роликом-противовесом и каналами распределения рабочего тела, лопатки, шарнирно установленные в корпусе, и торцовые крышки с поверхностями обкатывания, I сопряженными с разгрузочными кольцами, отличающаяся тем, что, с целью повышения до. говечности и упрощения конструкции, корпус снабжен стяжным кольцом и контактирующими с ним одним торцом толкателями, другим торцом контактирующие с лопатками, при этом корпус имеет под толкателем радиальные направляющие отверстия, а поверхности обкатывания выполнены в виде осевых цилиндрических выступов на торцовых крышках.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

OÃ 779944222277,, кKл, F 01 С 21/00, 1975.
