Союз Советских
Социалмстичесних
Республик

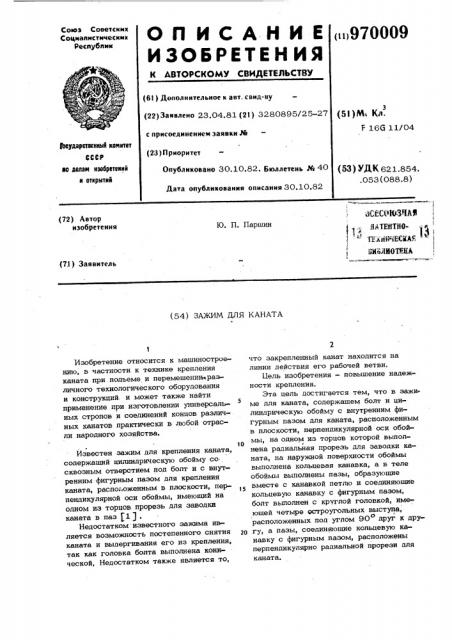

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()970009 (61) Дополнительное к авт. санд-ву (22) Заявлено 23.04.81 (21) 3280895/25-27 с присоединением заявки № (23) П риорнтет
Опубликовано 30.10.82. Бюллетень № 40
Дата опубликования описания 30.10.82 (5l)N Кл.
F 166 ll/04 фкударствениый комитет
СССР ио делам изобретений и открытий (53) УДК 621.854. .053 (088.8) д 1
Ж1:01ЬЗЧЛЮ!
ЛйтЕИтНО1 - ГЫ. хп @ЧЕСКАЯ
БИ6АИОТЕКА
t (72) Автор изобретения
Ю. П. Паршин (71) Заявитель (54) ЗАЖИМ ДЛЯ КАНАТА
Изобретение относится к машиностроению, в частности к технике крепления каната при подъеме и перемешенииразличного технологического оборудования и конструкций. и может также найти применение при изготовлении универсальных стропов и соединений концов различных канатов практически в любой отрасли народного хозяйства.
Известен зажим для крепления каната, содержаший цилиндрическую обойму со сквозным отверстием под болт и с внутренним фигурным пазом для крепления каната, расположенным в плоскости, перпендикулярной оси обоймы, имеюший на одном из торцов прорезь для заводки каната в паз (1 ), Недостатком известного зажима является возможность постепенного снятия каната и выдергивания его из крепления, так как головка болта выполнена конической, Недостатком также является то, что закрепленный канат находится на линии действия его рабочей ветви.
Цель изобретения — повышение надежности крепления.
Эта цель достигается тем, что в зажи5 ме для каната, содержашем болт и цилиндрическую обойму с внутренним фигурным пазом для каната, расположенным в плоскости, перпендикулярной оси обоймы, на одном из торцов которой выпол1О
6 иена радиальная прорезь для эаводки каната, на наружной поверхности обоймы выполнена кольцевая канавка, а в теле обоймы выполнены пазы, обраэуюшие вместе с канавкой петлю и соединяюшие кольцевую канавку с фигурным пазом, болт выполнен с круглой головкой, имеюшей четыре остроугольных выступа, о
I расположенных под углом 90 друг к друго гу, а пазы, соединяюшие кольцевую канавку с фигурным пазом, расположены перпендикулярно радиальной прорези для каната.
970009
На фиг. 1 изображен зажим, вид в плане; па фиг. 2. — разрез А-A на фиг. 1.
Зажим содержит цилиндрическую обойму 1 с отверстием 2 под болт 3. В обойме имеется фигурный паз 4, кольцевая канавка 5 и каналы 6, образующие вместе с фигурным пазом 4 и i.âëüöeâîé KQ— навкой 5 петлю. Обойма 1 имеет прорезь
О
7 для заводки каната 8 в паз 4.
Для крепления каната 8 две параллель- ные ветви, образующие петли, поочеред— но укладывают в прорезь 7, проходят частично внутренний фигурный паз 4 и направляются в разные стороны по каналам 6, одна в один, и другая в другой, затем устанавливаются на кольцевой канавке 5 до встречи с другой парой каналов 6, по которым обе ветви направляются в обратном порядке в паз 4.
После предварительного натяжения по го кольцевой канавке 5, при помоши фигурной головки болта 3, навинчивая гайку, ветви каната вдвигаются в паз 4 так, чтобы концы каната выходили пз обоймы, | при этом обе ветви каната оказываются 25 симметрично закрепленными в пазах.
Ьолт 3 устанавливается проточками напротив радиусов кривизны каната.
В связи с изменением техники крепления каната, зажим увеличивает надеж- щ ность крепления каната, повышает эксплуатационнуо возможность использования.
Формула изобретения
Зажим для каната, содержаший болт и цилиндрическую обойму с внутренним фигурным пазом для ка ата, расположенным в плоскости, перпендикулярной оси обоймы, на одном из торцов которой выполнена радиальная прорезь для заводки каната, о т л и ч а ю ш и и с я тем, что, с целью повышения надежности, на наружной поверхности обоймы выполнена кольцевая канавка, а в теле обоймы выполнены пазы, образуюшие вместе с канавкой петлю и соединяюшие кольцевую канавку с фигурным пазом, болт выполнен с круглой головкой, имеюшей четыре остроугольных выступа, расположенных под углом 90 друг к другу, а пазы, соединяюшие кольцевую канавку с фигурным пазом, расположены перпендикулярно. радиальной прорези для каната.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
No 254251, кл. F 16 G l l/04, 1970.
970009 (риг. 2
