Устройство для гашения гидравлического удара

Устройство для гашения гидравлического удара

Иллюстрации

Показать все

Реферат

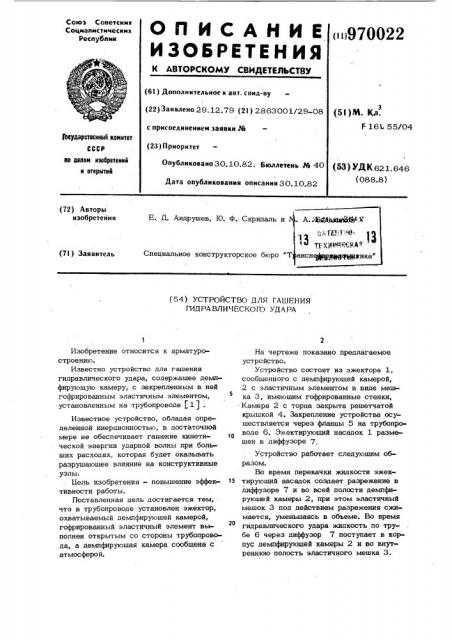

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()970022 (61) Дополнительное к авт. спид-ву (22) 3 а я влено 29. 12. 79 (21) 2863001/29-08 с присоединением заявки ЭЙ (23) Приоритет

Опубликовано 30.10.82. Бюллетень.Ле 40

Дата опубликования описания 30.10.82 (53)M. Кл.

F 161 55/04

3Ьаудзрстескный комитет

СССР (53) УДК 621.646 (088.8) до делам иэабретеннй н открытий (72) Авторы изобретения

Е. l1. Андрушев, Ю. Ф. Скрипаль и (7I ) Заявитель

Специальное конструкторское бюро " (54) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ

ГИДРАВЛИЧЕСКОГО УДАРА

Изобретение относится к арматуростроению.

Известна устройство для гашения гидравлического удара, содержащее демпфирующую камеру, с закрепленным в ней гофрированным эластичным элементом, установленным на трубопроводе (1) .

Известное устройство, обладая определенной инерционностью, в достаточной мере не обеспечивает гашение кинети» ческой энергии ударной волны при боль» ших расходах, которая будет оказывать разрушающее влияние на конструктивные узлы.

Бель изобретения - повышение эффективности работы.

Поставленная цель достигается тем, . что в трубопроводе установлен эжектор, охватываемый демпфируюшей камерой, гофрированный эластичный элемент выполнен открытым со стороны трубопровода, а демпфируюшая камера сообщена с атмосферой.

На чертеже показано предлагаемое устро йство.

Устройство состоит из эжектора 1, сообщенного с демпфирующей камерой, 2 с эластичным элементом в виде мешка 3, имеющим гофрированные стенки, Камера 2 с торца закрыта решетчатой крышкой 4. Закрепление устройства осуществляется через фланцы 5 на трубопроводе 6. Эжектирующий насадок 1 размещен в диффузоре 7.

Устройство работает следующим образом.

Во время перекачки жидкости эжек» тируюший насадок создает разрежение в диффузоре 7 и во всей полости демпфируюшей камеры 2, при этом эластичный мешок 3 под действием разрежения сжимается, уменьшаясь в объеме. Во время гидравлического удара жидкость по трубе 6 через диффузор 7 поступает в корпус демпфирующей камеры 2 и во внут реннюю полость эластичного мешка Э.

3 97

Так как внутри демпфируюшей камеры предварительно было создано разрежение, ударная волна не имеет возможности m разиться, эластичный мешок принимает

4 избыточный объем жидкости, растягивается, не создавая противодействия, чему способствуют отверстия в решетчатой крышке 4. Зжектируюший насадок 1, продолжая работать, создает разрежение в полости демпфируюшей камеры, сначала откачивает поступившую туда жидкость в атмосферу, а затем создает в ней.разрежение. !

Технико-экономический эффект изобретения заключается в повышении эффективности работы.

0022 4

Формула изобретения

Устройство для гашения гидравлического удара, содержашее демпфируюшую камеру с закрепленным в ней гофрированS ным эластичным элементом, установлен/ ную на трубопроводе, о т л и ч а ю щ е— е с я тем, что, с целью повышения эффективности работы, в трубопроводе установлен эжектор, охватываемый демпфируюшей камерой, гофрированный эластичный элемент выполнен открытым со стороны трубопровода, демпфируюшая камера сообшена с атмосферой.

Источники информации, 15 принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 518599, кл. Е 16L 55/04, 1974.
