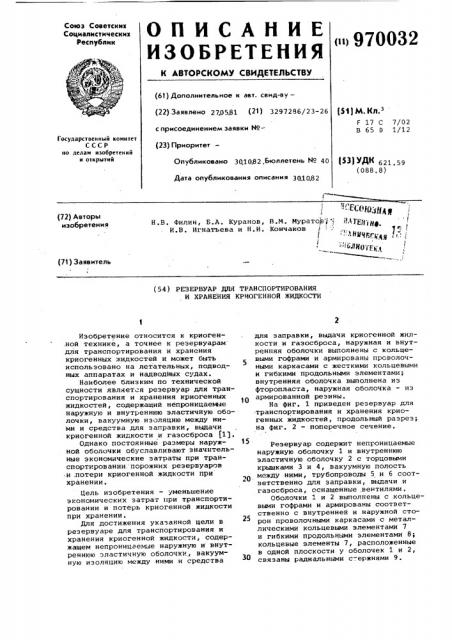

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<1>970032 (61) Дополнительное к авт. сеид-ву— (22) Заявлено 270581 (21) 3297286/23-26 с присоединением заявки hK (23) Приоритет

Опубликовано 301082.Бюллетень ¹ 40

Дата опубликования описания 301082

И1) М.К .

F 17 С 7/02

В 65 D 1/12

Государственный комитет

СССР но делам изобретений и открытий

РЗ) УДК 621.59 (088. 8) Н.В. Филин, Б.A. Куранов, В.М. Муратов i

И.В. Игнатьева и H.È. Кончаков

t (72) Авторы изобретения (71) Заявитель (54) РЕЗЕРВУАР ДНЯ ТРАНСПОРТИРОВАНИЯ

И ХРАНЕНИЯ КРИОГЕННОЙ ЖИДКОСТИ

Изобретение относится к криоген.ной технике, а точнее к резервуарам для транспортирования и хранения криогенных жидкостей и может быть использовано на летательных, подводных аппаратах и надводиых судах.

Наиболее близким по технической сущности является резервуар для транспортирования и хранения криогенных жидкостей, содержащий непроницаемые наружную и внутреннюю эластичНую оболочки, вакуумную изоляцию между ними и средства для заправки, выдачи криогенной жидкости и газосброса (1).

Однако постоянные размеры наружной оболочки обуславливают значительные экономические затраты при транспортировании. порожних резервуаров и .потери криогенной жидкости при хранении.

Цель изобретения — уменьшение экономических затрат при транспортировании и потерь криогенной жидкости при хранении.

Для достижения указанной цели в резервуаре для транспортирования и хранения криогенной жидкости, содержащем непроницаемые наружную и внутреннюю эластичную оболочки, вакуумную изоляцию между ними и средства для заправки, выдачи криогенной жилкости и газосброса, наружная и внутренняя оболочки выполнены с кольцевыми гофрами и армирсваны прсвслочными каркасами с жесткими кольцевыми и гибкими продольными элементами; внутренняя оболочка выполнена из фторопласта, наружная оболочка — из армированной резины.

На фиг. 1 приведен резервуар для транспортирования и хранения криогенных жидкостей, продольный разрез; на фиг. 2 — поперечное сечение.

Резервуар содержит непроницаемые наружную оболочку 1 и внутреннюю эластичную оболочку 2 с торцовыми крышками 3 и 4, вакуумную полость между ними, трубопроводы 5 и 6 соответственно для заправки, выдачи и газосброса, оснащенные,вентилями.

Оболочки " и 2 выполнены с кольцевыми гофрами и армированы соответственно с внутренней и наружной сторон проволочными каркасами с металлическими кольцевыми элементами 7 и гибкими продольными элементами 8; кольцевые элементы 7, расположенные в одной плоскости у оболочек 1 и 2, связаны радиальными с-..ержнями 9.

970032

Формула изобретения

A-A

ВНИИПИ Заказ 8355/43 539 Подписное

Филиал ППП "Патент", r. Ужгород, ул.Проектная,4

Внутренняя оболочка 2 может быть выполнена из фторопласта или другого эластичного непроницаемого полимерного материала, наружная оболочка 1 выполнена из армированной резины.

При этом гофры имеют переменную тол- 5 шину: в выступах — больше, во впадинах — меньше.

Резервуар работает следующим образом.

Во внутреннюю оболочку 2 подают 10 под давлением через трубопровод 5 пары криогенной жидкости, и сложенный резервуар увеличивается в объеме.

В полости между оболочками при этом возрастает вакуум. Затем в оболочку

2 подают под давлением через трубопровод 5 криогенную жидкость, излишки образующегося пара сбрасывают через вентиль трубопровода 6 для газосброса. Предельный объем резервуара при заполнении ограничен проволочными каркасами. Стабильность зазора между обоЛочками обесг ечивают радиальные стер@ни 9. Разность между давлениеМ вакуумной полости резервуара и,";окружающим давлением обеспечивает самопрсизвольное сжатие резервуара после опорожнения и сброса рабочего давления.

Таким образом, предлагаемый ЗО резервуар позволяет значительно сократить экономические затраты при транспортировании порожних резервуаров, а также потери криогенной жидкости при хранении за счет уменьшения его размеров.

1. Резервуар для транспортирования и хранения криогенной. жидкости, содержащий непроницаемые наружную и внутреннюю эластичную оболочки, вакуумную изоляцию между ними и средства для заправки, выдачи криогенной жидкости и газосброса, о т л и ч а ю шийся тем, что, с целью уменьшения экономических затрат при транспортировании и потерь криогенной жидкости при хранении, наружная и внутренняя оболочки выполнены с кольцевыми гофрами и армированы проволочным каркасом с жесткими кольцевыми и гибкими продольными элементами.

2. Резервуар по и. 1, о т л и— ч а ю шийся тем, что внутренняя оболочка выполнена из фторопласта, наружная оболочка — из армированной резины.

Источники информации, принятые во вни;-.ание при экспертизе

1. Патен;- ClllA 9 4101045, кл. B 65 D 1/12, 1978.
