Установка для транспорта жидких и газообразных сред

Установка для транспорта жидких и газообразных сред

Иллюстрации

Показать все

Реферат

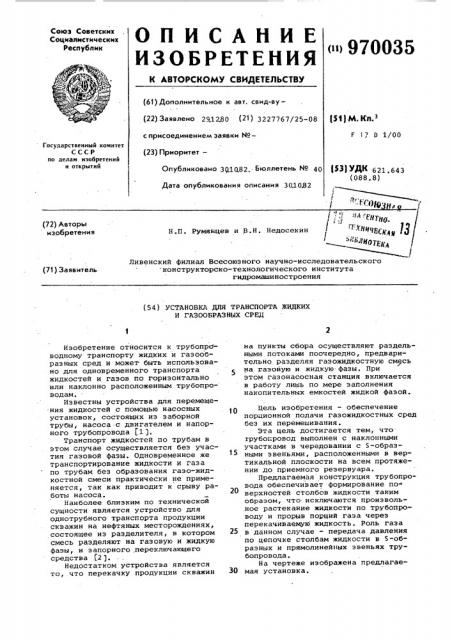

Союэ Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕРЬСТВУ

< > 970035

© (61) Дополнительное к авт. свид-ву— (22) Заявлено 291280 (21) 3227767/25-08 с присоединением заявки ¹(23) Приоритет—

Опубликовано 301082. Бюллетень ¹ 40

Дата опубликования описания 301082

Р М К з

F 17 0 1/00

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 621.643 (088.8) t

""(О) .

1,, ;„ лй ЖИТНО Г ЧЧИС,„ б" ИОРК„ (72) Авторы изобретения

Н.П. Румянцев и В.Н. Недосекин

Ливенский филиал Всесоюзного научно-исследовательского конструкторско-технологического института гидромашиностроения (71) Заявитель (54) УСТАНОВКА ДЛЯ ТРАНСПОРТА ЖИДКИХ

И ГАЗООБРАЗНЫХ СРЕД

Изобретение относится к трубопроводному транспорту жидких и газообразных сред и может- быть использовано для одновременного транспорта жидкостей и газов по горизонтально или наклонно расположенным трубопро- водам..

Известны устройства для nepeMeme.ния жидкостей с помощью насосных установок, состоящих из заборной трубы, насоса с двигателем и напорного трубопровода (1 J.

Транспорт жидкостей по трубам в этом случае осуществляется без участия газовой фазы. Одновременное же транспортирование жидкости и газа по трубам без образования газо-жидкостной смеси практически не применяется, так как приводит к срыву работы насоса.

Наиболее близким по технической сущности является устройство для однотрубного транспорта продукции скважин на нефтяных месторождениях, состоящее из разделителя, в котором смесь разделяют на газовую и жидкую фазы, и запорного .переключающего средства (2 ).

Недостатком устройства является то, что перекачку продукции скважин на пункты сбора осуществляют раздельными потоками поочередно, предварительно разделяя газожидкостную смесь на газовую и жидкую фазы. При этом газонасосная станция включается в работу лишь по мере заполнения накопительных емкостей жидкой фазой.

Цель изобретения — обеспечение порционной подачи газожидкостных сред беэ их перемешивания.

Эта цель достигается тем, что трубопровод выполнен с наклонными участками в чередовании с 5-образными звеньями, расположенными в вертикальной плоскости на всем протяжении до приемного резервуара.

Предлагаемая конструкция трубопровода обеспечивает формирование по верхностей столбов жидкости таким образом, что исключаются произволь,ное растекание жидкости по трубопроводу и прорыв порций газа через перекачиваемую жидкость. Роль газа

25 в данном случае — передача давления по цепочке столбам жидкости в S-образных и прямолинейных звеньях трубопровода.

На чертеже изображена предлагаеЗО мая установка.

970035

Установка для транспорта жидких и газообразных сред содержит трубопровод 1, состоящий иэ S-образных

2 и наклонных участков 3. Компрессор

4 и насос 5 газонасосной станции посредством газо- и водоподводящих 5 труб 6 и 7 соединены с трубопроводом

1. Емкость 8 с жидкостью, всасывающей трубой 9, соединена с насосом 5, а газозаборник 10 - с компрессором

4. На конечной части трубопровода 10 имеется приемный резервуар 11 для жидкости и газа.

Установка работает следующим образомм.

При поочередном кратковременном включении насоса 5 и компрессора 4, обеспечивающих подачу в трубопровод

1 порций жидкости и газа, в трубопроводе соответственно формируется цепочка из столбов газа и жидкости.

В начале пуска установки перепад давлений в начальной части трубопровода 1 и приемном резервуаре 11 поддерживается минимальным и лишь по мере нарастания длины цепочки из столбов жидкости и газа, плавно создают такую разность давлений, которая обеспечивает стабильность скорости движения жидкостйо-газовой цепочки, допустимой с точки зрения гидравлических потерь напора. Разде- - О ление жидкости от газа происходит за счет отсоса последнего в верхней части приемного резервуара 11 или свободного выхода его в атмосферу и может быть также осуществлено по 35 мере необходимости на заданном участке трубопровода. В части выбора насоса и компрессора применены, например, дозирующие поршневые насосы и компрессоры.

Внедрение предлагаемой установки по сравнению с подачей жидкости сплошным столбом позволит: обеспечить транспорт жидкости совместно с газом по одному трубопроводу (например, нефть и газ) без их перемешивания в сосуде, поднимать жидкости и газ по наклонным трубопроводам на высоту до 1000-1500 м низконапорными насосами и компрессорами, т.е. беэ применения каскада насосных станций; снизить металлоемкость трубопроводов, так как для транспорта жидкостно-газовой цепочки можно применять трубы на меньшие давления.

Формула изобретения

Установка для транспорта жидких и газообразных.сред, содержащая трубопровод, соединяющий компрессор и насос газонасосной станции с приемным резервуаром, о т л и ч а ю— щ а я с я тем, что, с целью обеспечения порционной подачи сред без их перемешиВания, трубопровод выполнен с наклонными участками в чередовании с 5-образными звеньями, расположенными в вертикальной плоскости.

Источники информации, принятые во внимание при экспертизе

1. Цыбин Л.A. и др. Гидравлика и насосы. М., "Высшая школа", 1976, с. 16.

2. Авторское свидетельство СССР

Р 653481, кл, F 17 D 1/00, 1976 (прототип).
