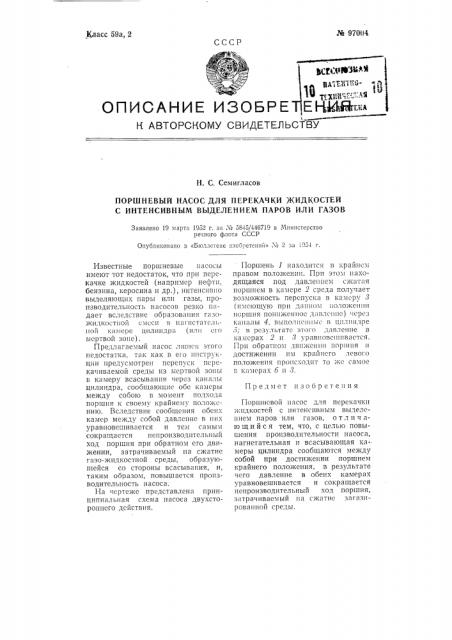

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. С. Семигласов

ПОРШ Н ЕВЫЙ НАСОС ДЛЯ П ЕРЕКАЧ КИ ЖИД КОСТЕ И

С ИНТЕНСИВНЫМ ВЫДЕЛЕНИЕМ ПАРОВ ИЛИ ГАЗОВ

Заявлено 19 марта 1952 г. за № 5845/446719 в Министерство речного флота СССР

Опубликовано в «Б|оллетене изобретени11» ¹ 2 за 1954 г.

Предмет изобретения

Известные поршневые насосы имеют тот недостаток, что прн перекачке жидкостей (например нефти, бензина, керосина и др.), интенсивно выделяющих пары илн газы, производительность насосов резко падает вследствис образования газожидкостной с исси в на гнстатсл1— иой камере цилиндра (или сго мертвой зоне).

Предлагаемый насос лишен этого недостатка, так как в его ннстру«ции предусмотрен перепуск псрскачиваемой среды из мертвой зоны в камеру всасывания через каналы цилиндра, сообщающие обе камеры между собою в момент подхода поршня к своему крайнему положению. Вследствие сообщения обеих камер между собой давление в них уравновешивается и тем самым сокращается непроизводительный ход поршня при обратном его движении, затрачиваемый на сжатие газо-жидкостной среды, образующейся со стороны всасывания, и, таким образом, повышается производительность насоса.

На чертеже представлена принципиальная схема насоса двухстороннего дсйствия.

Поршень 1 находится в «райнсм правом положении. Прн этом находящаяся под давлением схкатяя поршнем в камере 2 среда получает возможность перспускя в камеру о (имеющую при данном положении поршня пош1женнос давление) через каналы 4, выполнсн 1ыс в цилиндре

5; в рсзультатс этого дягленне в камерах 2 н .3 уравновсншвястся.

При обрат1.ом движении поршня и достижении им крайнего левого положения происходит то жс самое

E камерах 6 и 3.

Поршневой насос для перекачки жидкостей с интенсивным выделением паров или газов, о т л и ч яю щи йс я тем, что, с целью повышения производительности насоса, нагнетательная и всасывающая камеры цилиндра сообщаются между собой при достижении поршнем крайнего положения, в результате чего давление в обеих камерах уравновешивается и сокращается непроизводительный ход поршня, затрачиваемый на сжатие зягязнровашюй среды. № 97004
