Образец для определения вязкости разрушения материала (его варианты)

Образец для определения вязкости разрушения материала (его варианты)

Иллюстрации

Показать все

Реферат

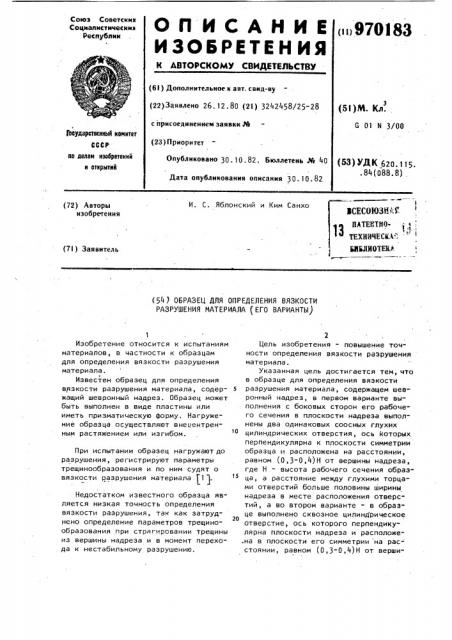

Союз Советскнк

Социапистическин

Республик (»)970183

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (5! )М. Кл. (61) Дополнительное к авт. свид-ву (22)Заявлено 26.12.80 (21) 3242458/25-28 с присоединением заявки №

G 01 N 3/00

Государственный комитет

СССР (23) Приоритет

Опубликовано 30 . 1 0 . 82. Бюллетень ¹ 40 (53) УДК 620.115. . 84 (088. 8) но делам изобретений н открытнй

Дата опубликования описания 30. 10. 82

ВСЕСОЮЗтзМ

ПАТЕКТНО ...1 t

ТЕХНИЧЕСКИ"

«вИЫ(ИОТЕКе

И. С. Яблонский и Ким Санхо (72) Авторы изобретения (71) Заявитель (54) ОБРАЗЕЦ ДЛЯ ОПРЕДЕЛЕНИЯ ВЯЗКОСТИ

РАЗРУШЕНИЯ МАТЕРИАЛА (ЕГО ВАРИАНТЫ) 1

Изобретение относится к испытаниям материалов, в частности к образцам для определения вязкости разрушения материала.

Известен образец для определения вязкости разрушения материала, содержащий шевронный надрез. Образец может быть выполнен в виде пластины или иметь призматическую форму. Нагружение образца осуществляют внецентренным растяжением или изгибом.

При испытании образец нагружают до разрушения, регистрируют параметры трещинообразования и по ним судят о вязкости разрушения материала Pl ).

Недостатком известного образца является низкая точность определения вязкости разрушения, так как затруднено определение параметров трещинообразования при страгировании трещины из вершины надреза и в момент перехода к нестабильному разрушению.

2 .Цель изобретения - повышение точности определения вязкости разрушения материала. указанная цель достигается тем, что в образце для определения вязкости разрушения материала, содержащем шевронный надрез, в первом варианте выполнения с боковых сторон его рабочего сечения в плоскости надреза выполнены два одинаковых соосных глухих цилиндрических отверстия, ось которых перпендикулярна к плоскости симметрии образца и расположена на расстоянии, равном (0,3-0,4)Н от вершины надреза, где Н - высота рабочего сечения образца, а расстояние между глухими торцами отверстий больше половины ширины надреза в месте расположения отверстий, а во втором варианте - в образце выполнено сквозное цилиндрическое го отверстие, ось которого перпендикулярна плоскости надреза и расположе.на в плоскости его симметрии на расстоянии, равном (0,3-0,4)Н от вершиФормула изобретения

1. Образец для определения вязкости разрушения материала, содержащий шевронный надрез, о т л и ч а ю щ и йс я тем, что, с целью повышения точ,ности определения, с боковых сторон

его рабочего сечения в плоСкости надреза выполнены два одинаковых соосных глухих цилиндрических отверстия, l ось которых перпендикулярна к плоскости, симметрии образца и расположена на расстоянии, равном (0,3-0,4)Н от вершины надреза, где Н вЂ” высота рабочего сечения образца, а расстояние между глухими торцами отверстий больwe половины ширины надреза в месте расположения отверстий.

2. Образец для определения вязкости разрушения материала, содержащий шевронный надрез, о т л и ч а ю щ и йс я тем, что, с целью повышения точности определения, в нем выполнено сквозное цилиндрическое отверстие, ось которого перпендикулярна плоскости надреза и расположена в плоскости его симметрии на расстоянии, равном (0,3-0,4)Н от вершины надреза, где

Н вЂ” высота рабочего сечения образца, а диаметр отверстия меньше половины ширины надреза в месте расположения отверстия.

Источники информации, принятые во внимание при экспертизе

1. Кудряшов В. Г. и др. Вязкость разрушения алюминиевых сплавов. M., "Металлургия", 1976, с. 24-31 (прототип).

3 97018 ны надреза, где Н - высота рабочего сечения образца, а диаметр отверстия меньше половины ширины надреза в месте расположения отверстия.

На фиг. 1 изображена схема нагруженив на внецентренное растяжение о6разца в первом варианте выполнения, на фиг. 2 — схема нагружения на изгиб образца в первом варианте выполнения; на фиг, 3 - образец в первом 1î варианте выполнения, рабочее сечение, на фиг. 4 - то же, в заключительной стадии стабильного трещинообразования, на фиг. 5 - схема нагружения на внецентоенное растяжение образца во вто- 15 ром варианте выполнения; на фиг. 6образец во втором варианте выполнения рабочее сечение, на фиг. 7 - то же, в заключительной стадии стабильного трещинообразования.. 20

Образец 1 содержит шевронный надрез 2 и- либо два одинаковых соосных глухих отверстия 3 и 4 (фиг. 3), выполненных с боковых сторон его рабочего сечения в плоскости надреза 2, 25 ось которых перпендикулярна плоскости симметрии образца и расположена на расстоянии а=(0,3-0,4)Н от вершины надреза, где Н - высота рабочего се, чения образца, а расстояние между gy глухими торцами отверстий больше по.повины ширины L надреза в месте расположения отверстий, либо сквозное цилиндрическое отверстие 5 (фиг. 6), ось которого перпендикулярна плоскости надреза 2 и расположена в плоскости его симметрии на расстоянии а (0,3-0,4)Н от вершины 6 надреза, где Й " высота рабочего сечения образца, а диаметр d отверстия меньше половины ширины L надреза в месте расположения отверстия.

Нагружение образца осуществляют либо внецентренным растяжением (фиг. 1), либо. изгибом (фиг. 2).

При нагружении образца в вершине надреза 2 образуется трещина, которая при увеличении нагрузки распространяется в плоскости рабочего сечения образца. Глухие отверстия 3 и 4 в плос50 кости надреза являются препятствиями для распространяющейся трещины..Когда фронт трещины (фиг. 4 и фиг; 7)достиг нет отверстия, трещина останавливается и не изменяет своего размера до момента достижения усилием P критической величины. При превышении этого значения трещина начинает расти нестабильно (долом образца). По результатам измерения критического усилия и длины трещины судят о вязкости разрушения материала.

Образец позволяет повысить точность определения вязкости разрушения материала за счет повышения точности определения критического усилия и длины трещины в момент перехода к нестабильному разрушению.

970183 фиг.б

ôèã. 7
