Реферат

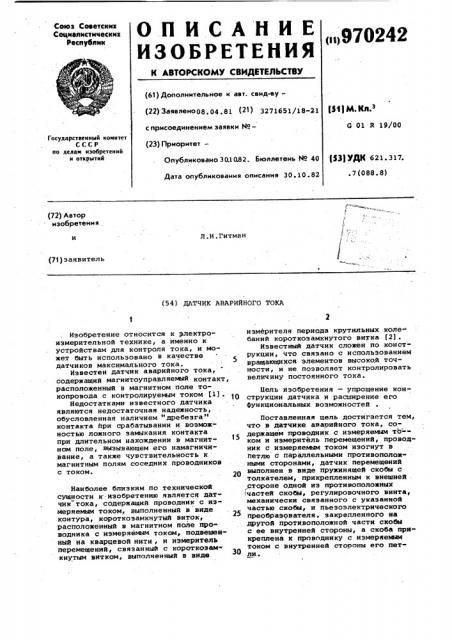

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<„,970242 (61) Дополнительное к авт. свид-ву(22) Заявлеио08.04.81 (21) 32718Ы/18 21 (ф1) М Кп 3 с присоединением заявки ¹G 01 R 19/00

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 30.1082. Бюллетень № 40 (53) УДК 621. 317..7 (088. 8) Дата опубликования описания 30. 10 ° 82 (72) Автор изобретения

Л.И.Гитман и (71) заявитель (54) ДАТЧИК ABAPHAHOI О ТОКА

30

Изобретение относится к электроиэмерительной технике, а именно к устройствам для контроля тока,. и может быть использовано в качестве датчиков максимального тока.

Известен датчик аварийного тока, .содержащий магнитоуправляемый контакт, расположенный в магнитном поле токопровода с контролируемым током (ll .

Недостатками известного датчика являются недостаточная надежность, обусловленная наличием "дребезга" контакта Йри срабатывании и возможностью ложного замыкания контакта при длительном нахождении в магнитном поле, вызывающем его намагничивание, а также чувствительность к магнитным полям соседних проводников с током.

Наиболее близким по технической сущности к изобретению является датчик тока, содержащий проводник с измеряемым током, выполненный в виде контура, короткоэамкнутый виток, расположенный в магнитном поле проводника с иэмеряеьвям током, подвешенный на кварцевой нити, и измеритель перемещений, связанный с короткозамкнутым витком, выполненный в виде измерителя периода крутильных коле баний короткоэамкнутого витка (2) .

Известный датчик сложен по конструкции, что связано с использованием вращающихся элементов высокой точности, и не позволяет контролировать величину постоянного тока.

Бель изобретения — упрощение конструкции датчика и расширение его функциональных возможностей

Поставленная цель достигается тем, что в датчике аварийного тока, содержащем проводник с измеряемым то" ком и измеритель перемещений, проводник с измеряемам током изогнут в петлю с параллельными противоположными сторонами, датчик перемещений выполнен в виде пружинящей скобы с толкателем, прикрепленным к внешней . .стороне одной иэ противоположных частей скобы, регулировочного винта, механически связанного с укаэанной частью скобы, и пьезоэлектрического преобразователя. закрепленного на друГой противоположной части скобы с ее внутренней стороны, а скоба прикреплена к проводнику с иэмеряемам током с внутренней стороны его петли.

970242

Кроме того регулировочный винт закреплен на одной из противоположных частей скобы с воэможностью его осевого перемещения, например, с помощью реэьбового соединения.

На чертеже изображена конструктив- 5 ная схема датчика.

Датчик аварийного тока содержит проводник 1 с измеряемым током, изо-т нутый в петлю с параллельными противоположными сторонами и датчик 2 пе- 10 ремещений, прикрепленный к проводнику 1 с измеряемым током с внутренней стороны ex о петли. Датчик 2 перемещений имеет пружинящую скобу 3 с тол- . кателем 4, прикрепленным к одной иэ .противоположных частей скобы 3 с ее внешней стороны, регулировочный винт

5, закрепленный на той же части скобы перпендикулярно ее .плоскости, и пьезоэлектрический преобразователь 6,2Е прикрепленный кдругой противоположной части скобы 3 с ее внутренней стороны.

Для обеспечения воэможности контроля различных значений контролируемого тока регулировочный винт

5 закреплен в скобе с возможностью его осевого перемещения, например, с помощью резьбового соединения с одной из противоположных частей скобы.

Установку датчика 2 перемещения на проводник 1 с измеряемым током и изменение положения регулировочного винта 5 производят после снятия напряжения с проводника 1 с измеряемым током. 39

Датчик работает следующим образом.

При протекании по проводнику 1 между противоположными сторонами его петли возникает сила электрбдинамического взаимодействия, пропорцио- ф) нальная квадрату тока, длине взимодействующих противоположных сторон петли!и обратно пропорциональная растоянию между ними. Под действием этой силы происходит сближение противопожных сторон петли проводника 1. При нормальных значениях измеряемого тока укаэанное сближение протнвопаложных сторон петли проводника 1 не воспринимается пьезоэлектрическим преоб-5О разователем Б благодаря наличию зазора между толкателем 4 и проводником

1. В аварийных режимах, когда измеряемый ток резко возрастает, возрастает и сила взаимодействия между противоположными сторонами петли провод-5 ника 1, что приводит к увеличению их сближения. При некотором значении измеряемого тока толкатель 4 входит в сопротивление с проводником 1, а регулировочный винт 5 достигает по- ® верхности пьезоэлектрического преобразователя б. При этом пьеэоэлектрический преобразователь б изгибается под действием регулировочного винта

5, что приводит к возникновению между электродами пьезоэлектрического преобразователя б электрического напряжения, которое используется в качестве управляющего сигнала для отключения цепи с контролируемым током посредством защитных устройств.

Изменение величины контролируемого тока датчика, при котором возникает сигнал на выходе пьезоэлектрического преобразователя б, осуществляют изменением зазора между толкателем 4 и проводником 1 путем перемещения регулировочного винта 5 в осевом направлении, например, с помощью его вращения в резьбовом соединении со скобой 3.

Предлагаемый датчик прост по конструкции и универсален, так как позволяет осуществлять| контроль как переменного, так и постоянного тока.

Формула изобретения

1. Датчик аварийного тока, содержащий проводник с измеряемым током и измеритель перемещений, о т л и ч а ю шийся тем, что, с целью упрощения конструкции и расширения функциональных возможностей, проводник с измеряемым током изогнут в петлю с параллельными противоположными сторонами, датчик перемещений выполнен в виде пружинящей скобы с толкателем, прикрепленным к внешней стороне одной из противоположных частей скобы, регулировочного винта, механически связанного с указанной частью скобы, и пьезоэлектрического преобразователя, закрепленного на другой противоположной части скобы с ее внутренней стороны, а скоба прикреплена к проводнику с измеряемым током с внутренней стороны его петли.

2. Датчик по п,1, î т л и ч а юшийся тем, что регулировочный винт закреплен на одной иэ противоположных частей скобы с возможностью его осевого перемещения, например, с помощью резьбового соединения.

Источники информации, принятые во внимание при экспертизе

"Справочник по преобразовательной технике, Под ред. Чиженко И.М., Киев, " Гехника", 1978, с.242-243, рис.5.35.

2. Валитов P.A. и др. радиотехнические Измерения. М., "Советское радио", 1970, с.191-195, рис.5.9. (прототип) 970242
