Реферат

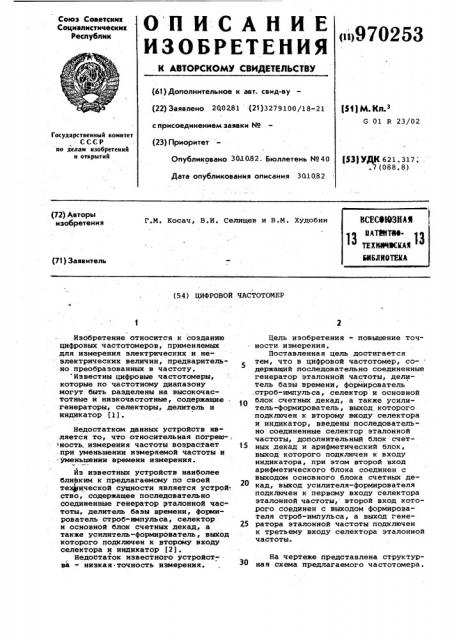

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 2Q0281 (21) 3279100/18-21 (И) М.Кп.з

G 01 R 23/02 с присоединением заявки ¹

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет Опубликовано 301. 082. Бюллетень № 4 0 (331УДК 621. 317 .7 (088.8) Дата опубликованкя описания 30.10,82 (72) Авторы изобретения

Г.М. Косач, В.И. Селищев и В.М. Худобин (71) Заявитель (54) ЦИФРОВОИ ЧАСТОТОМЕР

ИзОбретение относится к созданию цифровых частотомеров, применяемых для измерения электрических и неэлектрических величин, предварительно преобразованных в частоту.

Известны цифровые частотомеры, которые по частотному диапазону могут быть разделены на высокочас-тотные и низкочастотные, содержащие генераторы, селекторы, делитель и индикатор (1).

Недостатком данных устройств яв» ляется то, что относительная погреш-, . ность, измерения частоты возрастает при уменьшении измеряемой частоты и уменьшении времени измерения.

Йэ известных устройств наиболее близким к предлагаемому по своей теьфуической сущности является устрой-. ство, содержащее последовательно соединенные генератор эталонной частоты, делитель базы времени, формирователь строб-импульса, селектор и основной блок счетных декад, а также усилитель-формирователь, выход которого подключен к второму входу селектора и индикатор (2).

Недостаток известного устройстsa - низкая точность измерения.

Цель изобретения — повышение точности измерения.

Поставленная цель достигается тем, что в цифровой частотомер, со- держащий последовательно соединенные генератор эталонной частоты, делитель базы времени, формирователь ,строб-импульса, селектор и основной блок счетных декад, а также усилитель-формирователь, выход которого подключен к второму эксоду селектора и индикатор, введены последовательно соединенные селектор эталонной частоты, дополнительный блок счетных декад и арифметический блок, выход которого подключен к входу индикатора, при этом второй вход арифметического блока соединен с выходом основного блока счетных декад, выход усилителя-формирователя подключен к первому входу селектора эталонной частоты, второй вход кото.рого соединен с выходом формирователя строб-импульса, а выход гене?5 ратора эталонной частоты подключен к третьему входу селектора эталонной частоты.

На чертеже представлена структурная схема предлагаемого частотомера.

970253

fx= f

N 9 где N - количество импульсов счета

X блока 7 счетных декад;

N® — количество импульсов счета

- блока 9 счетных декад;

f — эталонная частота от геЭ нератора 5.

Рассчитанное значение измеряемой. частоты поступает в индикатор 6.

45 цифровой частотомер содержит блок 1 усилителей-формирователей, селектор 2, формирователь 3 стробимпульса, делитель 4 базы времени, генератор 5 эталонной частоты, индикатор 6, основной блок 7 счетных декад, селектор 8 эталонной частоты, дополнительный блок 9 счетных декад и арифметический блок 10.

Частотомер работает следующим образом. 10

Измеряемые колебания f y усиливаются и формируются блоком 1 усилителей-формирователей и поступают через селектор 2 на блок 7. Селектор

2 .открывается строб-импульсом, выра" 15 батываемым формирователем 3 стробимпульса из импульсных сигналов, поступающих с делителя 4 базы времени.

Эталонная частота от генератора 5 через селектор 8 поступает на блок 9.

Селектор 8 открывается при поступлении строб-импульса от формирователя 3 и первого после строб-импульса сигнала от блока 1 усилителей-формирователей.

После окончания времени счета. блок 7 отображает количество импульсов счета измеряемой частоты. Селектор 8 закрывается по приходу следующего импульса после окончания времени счета. Блок 9 отображает уточненное время счета, соответствующее целому числу периодов измеряемой частоты, Численные значения блоков 7 и 9 поступают на арифмети- 35 ческий блок 10, где измеряемая частота рассчитывается по формуле

Вследствие того, что значение измеряемой частоты рассчитывается по показаниям счетных декад и известной эталонной частоты, основная относительная погрешность прибора не будет увеличиваться при уменьшении fх и Т.

Таким образом, применение предлагаемого цифрового частотомера позволяет значительно повысить точность измерения частоты.

Формула изобретения

Цифровой частотомер, содержащий последовательно соединенные генератор эталонной частоты, делитель базы времени, формирователь строб-импульса, селектор и основной блок счетных декад, а также усилитель-формирова-. тель, выход которого подключен к второму входу селектора, и индикатор, отличающийся тем, что, с целью повышения точности измерения, в него введены последовательно соединенные селектор эталонной частоты, дополнительный блок счетных декад и арифметический блок, выход которого подключен к входу индикатора, при этом второй вход арифметического блока соединен с выходом основного блска счетных декад, выход усилителя-формирователя подключен к первому входу селектора эталонной частоты, второй вход которого соединен c,âûõîäoì формировате-, ля строб-импульса, а выход генератора эталонной частоты подключен к третьему входу селектора эталонной частоты.

Источники информации, принятые во внимание при экспертизе

1. Цифровые измерительные приборы. Справочник. Ленинградское отделение. Энергия, 1971, с. 109.

2. Частотомер электронно-счетный

4-3 32. Техническое описание, инструкция по эксплуатации, альбом 9 1, часть 1, 1978.
