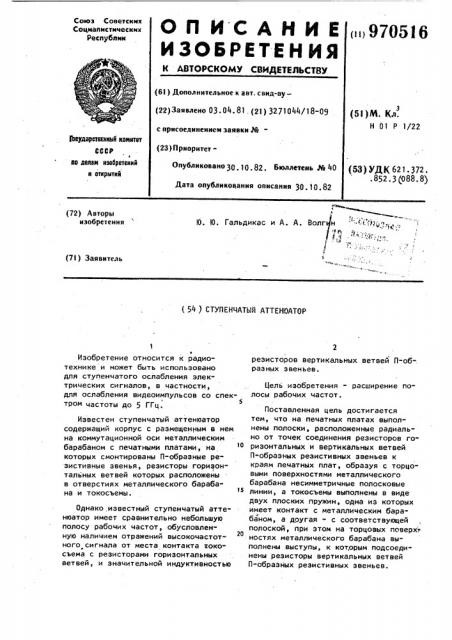

Ю. Ю. Гальдикас и А. А. Волг н - " . !),... ! 4,,) Г 1 ° .4

/ (72) Авторы изобретения (75) Заявитель (54 ) СТУПЕНЧАТЫЙ АТТЕНЮАТОР

Изобретение относится к радиотехнике и может быть использовано для ступенчатого ослабления электрических сигналов, в частности, для ослабления видеоимпульсов со спек5 тром частоты до 5 ГГц.

Известен ступенчатый аттенюатор содержащий корпус с размещенным в нем на коммутационной оси металлическим барабаном с печатными платами, на которых смонтированы П-образные резистивные звенья, резисторы горизонтальных ветвей которых расположены в отверстиях металлического барабана и токосъемы.

Однако, известный ступенчатый аттенюатор имеет сравнительно небольшую полосу рабочих частот, обусловленную наличием отражений высокочастот20 ного сигнала от места контакта хокосъема с резисторами горизонтальных ветвей, и значительной индуктивностью резисторов вертикальных ветвей П-об-. разных звеньев.

Цель изобретения - расширение полосы рабочих частот.

Поставленная цель достигается тем, что на печатных платах выполнены полоски, расположенные радиально от точек соединения резисторов горизонтальных и вертикальных ветвей

П-образных реэистивных звеньев к краям печатных плат, образуя с торцовыми поверхностями металлического барабана несимметричные полосковые линии, а токосъемы выполнены в виде двух плоских пружин, одна из которых имеет контакт с металлическим бараJ баном, а другая - с соответствующей полоской, при этом на торцовых поверх» ностях металлического барабана выполнены выступы, к которым подсоединены резисторы вертикальных ветвей

П-образных резистивных звеньев.

3 9705

На фиг. 1 изображен предлагаемый ступенчатый аттенюатор, разрез; на фиг. 2 - разрез А-А на фиг. 1.

Металлический барабан 1 жестко закреплен винтами 2 на коммутационной оси 3, установленной в корпусе, состоящем из основания 4, торцовых стенок 5, экрана 6, скрепленных винтами 7 и 8. Коммутационная ось 3 закреплена в корпусе упорной шайбой 9 to и упорным кольцом 10. К торцовым поверхностям металлического барабана 1 винтами 11 прикреплены печатные платы 12 дисковой формы, на которых установлены контакты 13, служащие для 15 соединения резисторов 14 и 15 Il-об разных резистивных звеньев. Резисторы 14 установлены в отверстиях металлического барабана 1 в качестве центральных проводников отрезков коаксиальных линий. 20

Резисторы 15, с целью уменьшения паразитной индуктивности, подсоединены посредством пайки к круговым выступам 16, выполненным на торцовых поверхностях металлического барабана 1. 2

От мест соединения резисторов 14 и

15, т.е. от контакта 13, к краям печатных плат 12 выполнены полоски 17., образующие с торцовыми поверхностями металлического барабана 1 отрезки несимметричных полосковых линий. Соединения этих отрезков попосковых линий с резисторами 14 анапогичны перпендикулярным коаксиально-полосковым переходам чем и обеспечивается сог1 ласованное по волновому сопротивлению подключение резистивных звеньев к высокочастотному тракту.

Токосъемы, взаимодействующие с указанными отрезками полосковых ли40 ний, выполнены в виде плоских контактных пружин 18 и 19 ° Контактные пружины

18 в виде широких гребенчатых пружин контактируют с торцовыми поверхностями металлического барабана 1.

Контактные пружины 19, образующие с контактными пружинами 18 полосковые линии, контактируют с полосками 17 на печатных платах.

Контактные пружины 18 и 19 закреплены при помощи изоляционных пластин 20 и 21 винтами 22 на держателе

23, который винтами 24 прикреплен к основанию корпуса аттенюатора.

К полосковым линиям, образованным контактными пружинами 18 и 19, могут быть подключены высокочастотные тракты в виде полосковых линий, ко16 4 аксиальных кабелей или высокочастотных разъемов..Для крепления подключаемых линий или разъемов на noBppxHocTRx 25 держателя 23 используются реэьбовые отверстия 26 °

Ступенчатый аттенюатор работает следующим образом.

Коммутация резистивных звеньев осуществляется поворотом коммутационной оси 3 с металлическим барабаном 1 и печатными платами 12 на угол, равный углу между полосками

17. Фиксация положения осуществляется роликом 27 в канавках 28 на цилиндрической поверхности барабана 1.

Ролик при помощи вилки 29 вставлен в отверстие держателя 23 и подпружинен пружиной 30.

Наличие в аттенюаторе согласованной по волновому сопротивлению полосковой контактной системы в совокупности с соответствующим монтажом резистивных звеньев обеспечивает высокие электрические параметры аттенюатора. При этом простота конструкции позволяет выполнить аттенюатор малогабаритным и с малой массой.

Сравнительные испытания данного аттенюатора с известным показали,что предложенный аттенюатор имеет полосу рабочих частот до 5 ГГц.

Формула изобретения

Ступенчатый аттенюатор, содержащий корпус с размещенным в нем на коммутационной оси металлическим барабаном с печатными платами на которых смонтированы П-образные резистивные звенья, резисторы горизонтальных ветвей которых расположены в отверстиях металлического барабана, и токосъемы, о т л и ч а юшийся тем, что, с целью расширения полосы рабочих частот, на печатных платах выполнены полоски, расположенные радиально от точек соединения резисторов горизонтальных и вертикальных ветвей П-образных резистивных звеньев к краям печатных плат образуя с торцовыми поверхностями металлического барабана несимметричные полосковые линии, а токосъемы выполнены в виде двух плоских пружин, одна иэ которых имеет контакт с металлическим барабаном, а другая - с соответствующей полоской, и при этом

970516 на торцовых поверхностях металлического барабана выполнены выступы к которым подсоединены резисторы вертикальных ветвей П-образных резистивных звеньев. б

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

11 607503, кл. H 01 P I/22, 1976

S (прототип}.

9?0516
