Направленный ответвитель

Направленный ответвитель

Иллюстрации

Показать все

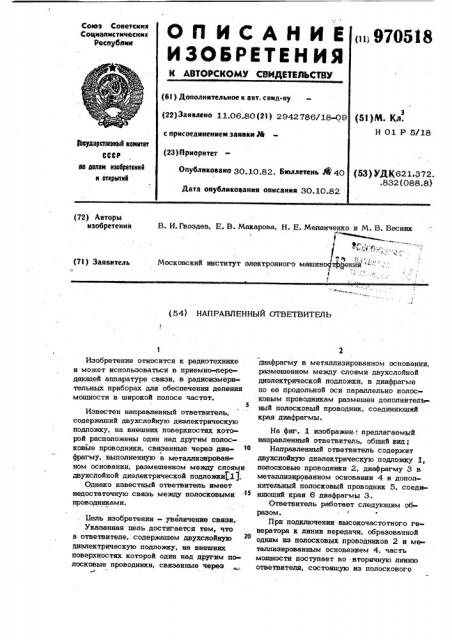

Реферат



(72) Авторы изобретения

В. И. гвоздев, Е. В. Макарова, Н. Е. Меланчекко и М. В. Весник

-, = к=Московский институт электронного машин ффенйя ". - -. : ,1 ! (71) Заявитель (54) НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЬ

Изобретение относится к радиотехнике . и может использоваться в приемист-передающей аппаратуре связи, в радиоиэмерительных приборах для обеспечения деления мощности в широкой полосе частот.

Известен направленный ответвитель, содержащий двухслойную диэлектрическую подложку, на внешних поверхностях которой расположены один над другим полос- . ковые проводники, связанные через диафрагму, выполненную в металлизирован ном основании, размещенном между слоями двухслойной диэлектрической подложки 1 .

Однако известный ответвитель имеет недостаточную связь между полосковыми проводниками.

Бель изобретения - увеличение связи.

Указанная цель достигается тем, что в ответвителе, содержащем двухслойную диэлектрическую подложку, на внешних поверхностях которой один над другим полосковые проводники, связанные через диафрагму в металлизированном основании, размещенном между слоями двухслойной диэлектрической подложки, в диафрагме по ее продольной оси параллельно полосковым проводникам размещен дополнительный полосковый проводник, соединяющий края диафрагмы.

На фиг. Х изображен r предлагаемый направленный ответвитель, общий вид;

Направленный ответвитель содержит двухслойную диэлектрическую подложку 1, полосковые проводники 2, диафрагму 3 в металлизированном основании 4 и дополнительный полосковый проводник 5, соединяющий края 6 диафрагмы Э.

Ответвитель работает следующим образом.

При подключении высокочастотного генератора к линии передачи, образованной одним иэ полосковых проводников 2 и металлизированным основанием 4, часть мощности поступает во вторичную линию ответвителя, состоящую из полоскового

3 9705 проводника 2 на другой поверхности подложки 1 и металлизированного основания 4.

Увеличение связи достигается за счет наличия дополнительного полоскового ироводника 5 и его промежуточного возбуждения. е

П редлагаемый ответвитель обеспечивает сильную связь и в отличии от известного не содержит критичных к производственным допускам элементов, поскольку отпа- 10 дает необходимость выполнения диафрагмы с узким зазором.

t ,формула изобретения

Направленный, ответвитель, содержаший: двухслойну1о диэлектрическую подложку, на

18 ф ! внешних поверхностях которой расположе- . ны один над другим полосковые проводники, связанные через диафрагму, выполненную в металлиэированном основании, размещенном между слоями двухслойной диэлектрической подложки, о т л и ч а юш и и с я тем, что, с целью увеличения связи, в диафрагме по ее продольной оси параллельно полосковым проводникам размешен дополнительный полосковый проводник, соединяюший края диафрагмы.

Источники информации, принятые во внимание при экспертизе

1.о Конструирование и расчет полосковых устройств. Под ред. H. С. Ковалева.

М., "Сов. радио", 1974, с. 147, рис. 5.3в (прототип).

Составитель А, Маловичко

Редактор Ю. Ковач Техред А.Бабинец Корректор М. Шароши

Заказ 8401/67 Тираж 630 Подписное

ВНИИПИ Государственного комитета СССР. по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент, г. Ужгород, ул, Проектная, 4
