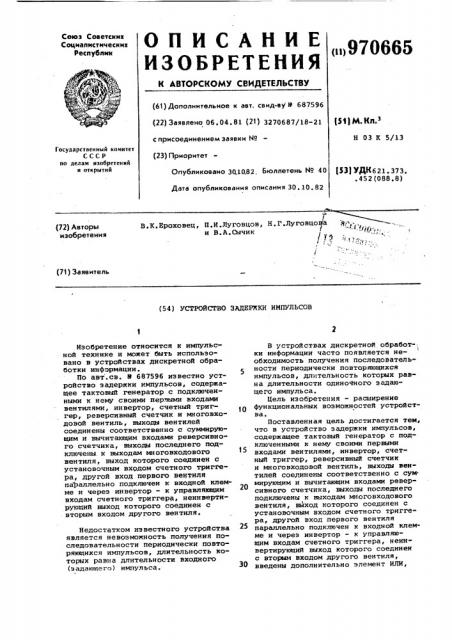

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<»»>970665 (61) Дополнительное к авт. саид-sy 9 687596 р1 М.К1 ° (22) Заявлено 06.04.81 (21) 3270687/18-21 с присоединением заявки ¹ (23) Приоритет

Н 03 K 5/13

Государственный комитет

СССР по делам изобретений н открытий (53) УДК621 ° 373.

452 (088 8) Опубликовано 30.1082. Бюллетень ¹ 40

Дата опубликования описания 30. 10. 82

В.К.Ероховец, П.И.Луговцов, Н.Г.Луговцо а и В А Сычик

/ т (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ЗРДЕРЖКИ ИМПУЛЬСОВ

Изобретение QTHocHTcR к импульсной технике и может быть использовано в устройствах дискретной обработки информации.

По авт .св. 9 687596 известно устройство задержки импульсов, содержащее тактовый генератор с подключенными к нему своими первыми входами вентилями, инвертор, счетный триггер, реверсивный счетчик и многовходовой вентиль, выходы вентилей соединены соответственно с суммирующим и вычитающим входамк реверсивного счетчика, выходы последнего подключены. к выходам многовходового вентиля, выход которого соединен с установочным входом счетного триггера, другой вход первого вентиля параллельно подключен к входной клемме и через инвертор — к управляющим входам счетного триггера, неинвертирующий выход которого соединен с вторым входом другого вентиля.

Недостатком известного устройства является невозможность получения последовательности периодически повторяющихся импульсов, длительность которых равна длительности входного (эадающего) импульса.

В устройствах дискретной обработ-, ки информации часто появляется не1 обходимость получения последовательности периодически повторяющихся импульсов, длительность которых равна длительности одиночного задающего импульса.

Цель изобретения - расширение функциональных воэможностей устройства.

Поставленная цель достигается тем, что в устройство задержки импульсов, содержащее тактовый генератор с подключенными к нему своими первыми входами вентилями, инвертор, счетный триггер, реверсивный счетчик и многовходовой вентиль, выходы вентилей соединены соответственно с сум. мирующим и вычктающим входами реверсивного счетчика, выходы последнего подключены к выходам многовходового вентиля, выход которого соединен с установочным входом счетного триггера, другой вход первого вентиля параллельно подключен к входной клемме и через инвертор — к управляющим входам счетного триггера, неинвертирующий выход которого соединен с вторым входом другого вентиля, введены дополнительно элемент ИЛИ, 970665 ство обеспечивает задержку импульсов случайной длительности на их длительность. Во втором режиме (фиг.3) устройство формирует последовательность периодически повторяющихся импульсов за счет непрерывной циркуляции одиночного импульса случайной длительности в устройстве задержки импульсов, замкнутым в кольцо. В режиме задержки импульсов случайной длительности на их длитель. ,ность.

Устройство работает следующим образом.

В начальный момент первый 5 и вто. рой 16 1 еверсивные счетчики, а также первый 7 и второй 9 счетные триггеры находятся в нулевом состоянии.

При поступлении входного импульса (фиг.2 а) на входную шину 15 устройства и сигнала низкого уровня (фиг.2 б)на управляющую шину 13 устройства открывается элемент ИЛИ и первый вентиль 2, подключая выход тактового генератора 1 к суммирующему входу первого 5 реверсивного счетчика. Реверсивный счетчик 5 считает в прямом направлении посту-. пающие на его вход импульсы вплоть до окончания входного импульса. По окончании входного импульса закрывается первый 2 вентиль, отключая суммирующий вход первого 5 реверсивного счетчика от тактового генератора 1 ° В реверсивном счетчике 5 оказывается записанным число, про1 порциональное длительности входного импульса. Сигнал высокого уровня (фиг.2 в), появляющийся по окончании входного импульса на выходе инвертора 4, воздействует на информационные входы первого 7 счетного триггера, в результате чего на-неинвертирующем выходе этого триггера формируется передний-фронт выходного

5 импульса (фиг.2 д). Выходной импульс открывает второй вентиль 3, соединяя выход тактового генератора 1 с вычитающим входом первого 5 реверсивного счетчика, Реверсивный счетчик 5 начинает считать в обратном направлении до обнуления. При обнулении реверсивного счетчика 5 на выходе первого многовходового вентиля 6 появляется сигнал высокого уровня (фиг.2 г), который устанавливает первый 7 счет5 ный триггер в нулевое состояние, формируя тем самым задний фронт выходного импульса (фиг.2 д). При этом закрывается второй 3 вентиль, отключая вычитающий вход первого 5 реверсивного счетчика от тактового генератора 1 ° В результате с выходной шины 8 устройства снимается импульс (фиг.2 д), задержанный относительно входного (фиг.2 а) на время, равное

5 его длительности. третий и четвертый вентили, элемент задержки, второй реверсивный счетчик, второй многовходовой вентиль и второй счетный триггер, управляющие входы которого подключены к инвертирующему выходу первого счетно»

ro триггера, а его неинвертирующий выход соединен с входом элемента задержки и вторым входом третьего вентиля, первый вход которого подключен к выходу тактового генерато" ра, а выход - к вычигающему входу второго реверсивного счетчика, выходы которого соединены с входами второго многовходового вентиля, подключенного выходом к установочномувходу второго счетного триггера, причем суммирующий вход второго реверсивного счетчика соединен с вычитающим входом первого реверсивного счетчика, а выход элемента 20 задержки подключен к второму входу третьего вентиля, первый вход которого соединен с управляющей шиной, а выход подсоединен к второму входу элемента ИЛИ, выход которого под- 25 ключен к параллельно соединенным входам первого вентиля и инвертора, а первый вход соединен с входной шиной.

На фиг.l представлена функцио- 3() нальная схема предлагаемого устройства; на фиг.2 и 3 — временные диаграммы, поясняющие его работу.

Устройство содержит тактовый генератор 1, выход которо о c:оединен 35 с первыми входами первого вентиля 2 и второго вентиля 3. Параллельно второму входу первого вентиля 2 подсоединен вход инвертора 4. Выходы первого и второго вентилей 2 4О и 3 подключены через последовательно соединенные первый реверсивный счетчик 5 и первый многовходовый вентиль 6 к установочному входу первого счетного триггера 7, неинвертирующим входом соединенного с вы- 4 ходной шиной 8 и с вторым входом второго вентиля 3, а инвертирующим выходом подключен к управляющим. входам второго, счетного триггера 9, неинвертирующий выход которого подсоединен непосредственно к входу третьего ветиля10 и через последова-о тельно соединенные элемент 11 задержки и четвертый вентиль 12, другим входом соединенный с управляю- 5 щей шиной 13,к входу элемента ИЛИ 14, другой вход которого соединен с шиной 15 входных сигналов, при этом выход третьего вентиля 10 соединен с вычитающим входом второго реверсивного счетчика 16, выходы которого соединены с входами второго многовходового вентиля 17.

Устройство работает в двух режимах. В первом режиме (фиг.2) устрой. 6

970665

В режиме непрерывной циркуляции одиночного импульса случайной длитель ности устройство работает следующим образом.

При поступлении входного импульса (фиг.3 а) на входную шину 15 устройства и сигнала высокого уровня (фиг.3 б) на управляющую шину 13 устройства открывается первый 2 вентиль, подключая выход тактового гене ратора 1 к суммирующему входу первого 5 реверсивного счетчика. Ревер сивный счетчик 5 считает в прямом направлении поступающие на его вход импульсы вплоть до окончания входноI го импульса. По окончании входного импульса закрывается первый 2 вентиль, отключая суммирующий вход первого 5 реверсивного счетчика от тактового генератора 1 ° В реверсивном счетчике 5 оказывается записанным число, пропорциональное длительности входного импульса. Сигнал высокого уровня (фиг.3 в), появляющийся по окончании входного импульса на выходе инвертора 4, не воздействует на управляющие входы первого 7 счетного триггера, в результате чего на неинвертирующем выходе этого триггера формируется передний фронт первого выходного импульса (фиг.3 д). Выходной импульс открывает второй 3 вентиль, соединяя выход тактового генератора 1 с вычитающим входом первого 5 реверсивного счетчика и,суммирующим входом второго 16 реверсивного счетчика. Реверсивный счетчик 5 считает в обратном направлении, а реверсивный счетчик 16 — в прямом.

В момент обнуления первого 5 реверсивного счетчика во втором 16 реверсивном счетчике будет записано число, пропорциональное длительности первого выходного импульса, длительность которого равна длительности входного импульса.

При обнулении первого 5 реверсивного счетчика на выходе первого многовходового вентиля 6 появится сигнал высокого уровня (фиг.3 г), который устанавливает первый 7 счетный триггер в нулевое состояние, формируя тем самым задний фронт первого выходного импульса (фиг.2 д) ° При этом закрывается второй 3 вентиль, отключая вычитающий вход первого 5 реверсивного счетчика и суммирующий вход 10 реверсивного счетчика от тактового генератора 1.

Сигнал высокого уровня, появляю-! щийся по окончании первого выходноiso импульса на инвертирующем выходе первого 7 счетного триггера воздействует на управляющие входы второго

9 счетного триггера, в результате чего на неинвертирующем выходе этого триггера формируется передний фронт

15 сигнала высокого уровня. Выходной сигнал с неинвертирующего выхода второго 9 счетного триггера открывает третий 10 вентиль И, соединяя выход тактового генератора 1 с вычитающим входом второго 16 реверсивного счетчика. Реверсивный счетчик 16 начинает считать в обратном направлении до обнуления. При обнулении реверсивного счетчика 16 на выходе второго многовходового вентиля 17 появляется сигнал высокого уровня, который устанавливает второй 9 счетный триггер в нулевое состояние, формируя тем самым задний фронт сигнала на выходе второго 9 счетного триггера,,задержанный относительно

)первого выходного импульса устройст. ва на время, равное его длительности.

Сигнал с неинвертирующего выхода второго 9 счетного триггера через элемент 11 задержки, открытый четвертый 12 вентиль и элемент ИЛИ 14 открывает первый 2 вентиль, подключая вы,ход тактового генератора 1 к суммирующему входу первого 5 реверсивного счетчика. Далее устройство работает в соответствии с вышеописанным алгоритмом, формируя на выходной шине 8 второй, третий .и т.д. импульсы

30 (фиг.3 д), длительность которых равна длительности одиночного входного импульса fфиг.3 а). Прекращение формирования последовательности импульсов обеспечивается снятием сигнала высокого уровня с управляющей шины 13, Таким образом, введение в предла-. гаемое устройство задержки импульсов второго реверсивного счетчика второго многовходового вентиля, второго

4О счетного триггера, двух вентилей, элемента ИЛИ, элемента задержки и новых связей, обеспечивающих взаимодействие всех блоков устройства, позволяет расширить функциональные возможности устройства задержки импульсов путем формирования на выходе устройства последовательности периодически повторяющихся импульсов, длительность которых равна длительности одиночного входного им.— пульса. формирование укаэанной последовательности импульсов обеспечивается за счет непрерывной циркуляции одиночного импульса случайной длительности в устройстве задержки импульсов, замкнутым в кольцо. Предлагаемое устройство позволяет легко изменять период появления выхоцных импульсов, не изменяя при этом частоту тактовых импульсов. Период появления выходных импульсов в устройстве зависит только от длительности входного одиночного импульса, циркулирующего в устройстве задерж65 ки импульсов.

970665

ФормулB изобретения устройство задержки импульсов по авт.св. Р 607596, о т л и ч а ющ е е с я тем, что, с целью расширения функциональных воэможностей, в него введены дополнительно элемент

ИЛИ, третий н четвертый вентили„ элемент эадержки, второй реверсивный счетчик, второй многовходовой вентиль и второй счетный триггер, управляющие входы которого подключены к иивертирующему выходу первого счетного триггера, а его неинвертирующий выход соединен с входом элемента задержки и вторым входом третьего вентиля, первый вход которого подключен к выходу тактового генератора, а выход - к вычитающему входу второго реверсивного счетчика, выходы которого соединены с входами второго многовходового вентиля, подключенного выходом к установочному входу второго счетного триггера, причем суммирующий вход второго ре-. версивного счетчика соединен с вычитающим входом первого реверсивного счетчика, а выход элемента задержки подключен. к второму входу третьего вентиля, первый вход которого соединен с управляющей шиной, а выход подсоединен к второму входу элемента ИЛИ, выход которого подключен к параллельно соединенным входам первого вентиля и инвертора, а первый вход соединен с входной шиной.

970665
