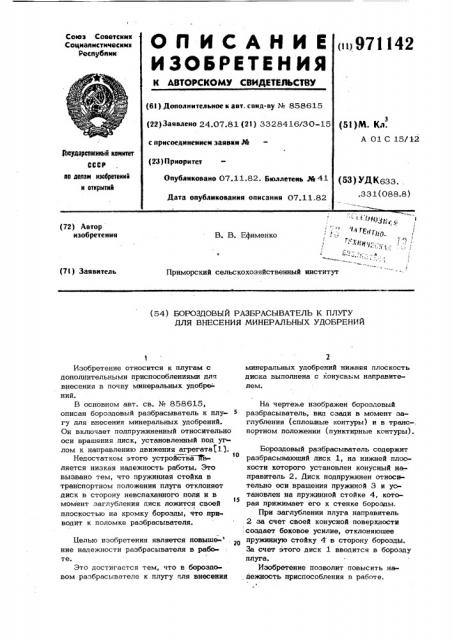

Приморский сельскохозяйственный институт (72) Автор изобретения (7l) Заявитель (54) БОРОЗДОВЫЙ РАЗБРАСЫВАТЕЛЬ К ПЛУГУ

ДЛЯ ВНЕСЕНИЯ МИНЕРАЛЬНЫХ УДОБРЕНИЙ

Изобретение относится к плугам с дополнительными приспособлениями для внесения в почву минеральных удобре ний.

В основном авт. св. % 858615, описан бороздовый разбрасыватель к плугу для внесения минеральных удобрений.

Он включает подпружиненный относительно оси вращения диск, установленный под yr лом к направлению движения агрегата(13.

Недостатком этого устройства является низкая надежность работы. Это вызвано тем, что пружинная стойка в транспортном положении плуга отклоняет диск в сторону невспаханного поля и в момент заглубления диск ложится своей плоскостью на кромку борозды, что при водит к поломке разбрасывателя.

Целью изобретения является повыше- ние надежности разбрасывателя в работе.

Это достигается тем, что в бороздовом разбрасывателе к плугу для внесения минеральных удобрений нижняя плоскость диска выполнена с конусным направителем.

На чертеже изображен бороздовый разбрасыватель, вид сзади в момент заглубления (сплошные контуры) и в транс-, портном положении (пунктирные контуры).

Бороздовый разбрасыватель содержит

1О разбрасывающий диск 1, на нижней плос кости которого установлен конусный направитель 2. Диск подпружинен относительно оси вращения пружиной 3 и уотановлен на пружинной стойке 4, кото35 рая прижимает его к стенке борозды.

При заглублении плуга направитель

2 за счет своей конусной поверхности

:создает боковое усилие, отклоняющее пружинную стойку 4 в сторону борозды.

За счет этого диск 1 вводится в борозду плуга.

Изобретение позволит повысить надежность приспособления в работе. ь

3 971142 ф формула изобретения нижняя плоскость диска выполнена с

Бороздовый разбрасыватель к плугу конусным направителем. для внесения минеральных удобрений по Источники информации, авт. св. N 858615, отличаю- принятые во внимание при экспертизе ш и и с я тем, что, с целью повышения . 1. Авторское свидетельство СССР надежности Разбрасывателя в работе, М 858615, кл. А 01 С 15/12, 1979.
