Копатель-валкоукладчик корнеклубнеплодов

Копатель-валкоукладчик корнеклубнеплодов

Иллюстрации

Показать все

Реферат

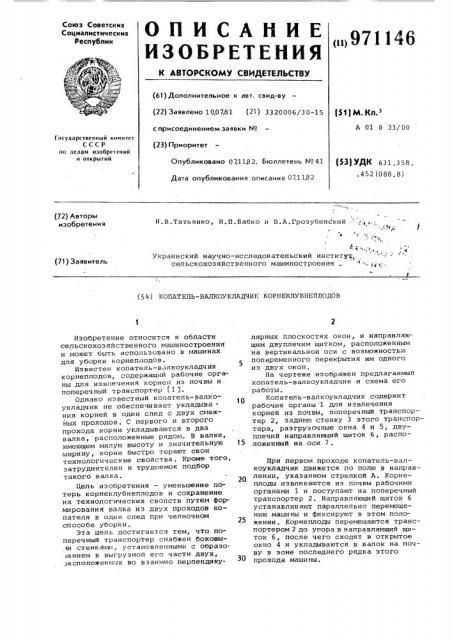

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

„,>971146 л (//--(61) Дополнительное к авт. свид-ву (22) Заявлено 100781 (21) 3320006/30-15 с присоединением заявки ¹ (23) Приоритет

Опубликовано 071132. Бюллетень ¹41

Дата опубликования описания 071182

1511М К з

A 01 0 33/00

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 631.358. .452 (088.8) Н.В.Татьянко, И.П.Бабко и В.A.Ãðoçóáèíñêèé:-. ..

- !.! . .. м

1 (Ь А,, >., Ф-

Украинский научно-исследовательский институ,. " : *. сельскохозяйственного машиностроения (72) Авторы изобретения (71) Заявитель (5 4) КОПАТЕЛЬ-ВАЛКОУКЛАДЧИК КОРНЕКЛУБНЕПЛОДОВ

Изобретение относится к области сельскохозяйственного машиностроения и .может быть использовано в машинах для уборки корнеплодов.

Известен копатель-валкоукладчик корнеплодов, содержащий рабочие органы для извлечения корней из почвы и поперечный транспортер (1 3.

Однако известный копатель-валкоукладчик не обеспечивает укладывания корней в один след с двух смежных проходов. С первого и второго прохода корни укладываются в два валка, расположенные рядом. В валке, имеющем малую высоту и значительную ширину, корни быстро теряют свои технологические свойства. Кроме того, затруднителен и трудоемок подбор такого валка.

Цель изобретения — уменьшение потерь корнеклубнеплодов и сохранение их технологических свойств путем формирования валка из двух проходов копателя в один след при челночном способе уборки.

Эта цель достигается тем, что поперечный транспортер снабжен боковы,m стенками, установленными с образованием н ныгруэной его части двух, расположенных во нзаимно перпендикулярных плоскостях окон, и направляющим двуплечим щитком, расположенным на вертикальной оси с нозможностью попеременного перекрытия им одного из двух окон.

На чертеже изображен предлагаемый копатель-валкоукладчик и схема его работы.

Копатель-валкоукладчик содержит рабочие органы 1 для извлечения корней из почвы, поперечный транспортер 2, заднюю стенку 3 этого транспортера, разгрузочные окна 4 и 5, днуплечий направляющий щиток 6, расположенный на оси 7.

При первом проходе копатель-валкоукладчик движется по полю в напранлении, укаэанном стрелкой A. Корнеплоды извлекаются из почвы рабочими органами 1 и поступают на поперечный транспортер 2. Направляющий щиток 6 устанавливают параллельно перемещению машины и фиксируют в этом положении. Корнеплоды перемещаются транспортером 2 до упора в направляющий щиток 6, после чего сходят в открытое окно 4 и укладываются в валок на почву в зоне последнего рядка этого прохода машины.

971146

Составитель A.Áàðñîâ

Редактор O,(0ðêoâà ТехредЖ.Кастелевич Корректор В.Прохненко

Заказ 8753/2 Тираж 699 Подписное

ВНИИ!IH Государственного комитета СССР

IQ делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП "Патент", г,ужгород, ул,Проектная, 4

При втором проходе копатель движется по полю в направлении, указанном стрелкой Б. Направляющий щиток 6 устанавливают перпендикулярно перемещению машины и фиксируют в этом положении. Корнеплоды перемещаются поперечным транспортером 2 и, не меняя направления движения, сходят с него через окно 5 и укладываются на валок предыдущего прохода машины.

Изобретение позволит формировать 10 валок корнеклубнеплодов из двух проходов копателя в один след. Б таких валках улучшается хранение корнеклубнеплодов, снижаются потери при подборке и погрузке валков. 15

Формула изобретения

КЖатедь-ва>уцуЭладчик корнеклубнеплодов, включающий рабочие органы ,ei - для извлечения корнеклубнеплодов и . поперечный транспортер, о т л и ч аю шийся тем, что, с целью уменьшения потерь корнеклубнеплодов и сохранения их технологических свойств путем формирования валка из двух проходов копателя в один след при челночном способе уборки, поперечный транспортер снабжен боковыми стенками, установленными с образованием в выгрузной его части двух, расположенных во взаимно перпендикулярных плоскостях окон, и направляющим дву-, плечим щитком, расположенным на верти- кальной оси с возможностью попеременного перекрытия им одного из двух окон.

Источники информации, принятые во внимание при экспертизе

1 . Патент ФРГ Р 2552757, кл. А 01 D 27/00, 1977 .
