Реферат

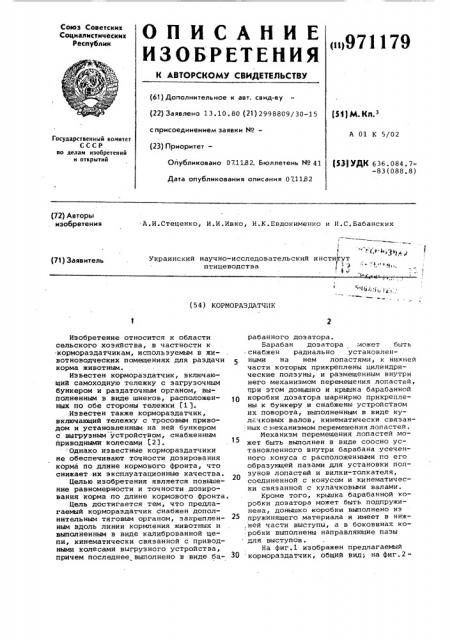

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

»«««971179 (61) Дополнительное к авт. свид-ву (22) Заявлено 13 ° 10.80 (21) 2998809/30-15 с присоеринением заявки ¹â€” (23) Приоритет—

Опубликовано 071182. Бюллетень ¹ 41

Дата опубликования описания 0,1182 (51)M Кл з

A 01 К 5/02

Государственный комитет

СССР по делам изобретений и открытий

1531УДК 636.084.7-83(088.8) (72) Авторы изобретения

A ° È.ÑòåöåHêo, И.И.Ивко, И.Х.Бвдокименко и И.С.Бабанских

Украинский научно-исследовательский институт птицеводства

»1

) (71) Заявитель » г »»

I (54) КОРМОРАЗДЛтЧИК

Изобретение относится к области сельского хозяйства, в частности к кормораздатчикам, используемым в животноводческих помещениях для раздачи корма животным.

Известен кормораздатчик, включающий самоходную тележку с загрузочным бункером и раздаточным органом, выполненным в виде шнеков, расположенных по обе стороны тележки (1 ).

Известен также кормораздатчик, включающий тележку с тросовым приводом и установленным на ней бункером с выгрузным устройством, снабженным приводными колесами С23.

Однако известные кормораздатчики не обеспечивают точности дозирования корма по длине кормового фронта, что снижает их эксплуатационные качества.

Целью изобретения является повышение равномерности и точности дозирования корма по длине кормового фронта.

Цель достигается тем, что предлагаемый кормораздатчик снабжен дополнительным тяговым органом, закрепленным вдоль линии кормления животных и выполненным в виде калиброванной цепи, кинематически связанной с приводными колесами выгрузного устройства, причем последнее выполнено в виде ба- ЗО рабанного дозатора.

Барабан дозатора может быть снабжен радиально установленными на нем лопастями, к нижней части которых прикреплены цилиндрические ползуны, и размещенным внутри него механизмом перемещения лопастей, при этом донышко и крышка барабанной коробки дозатора шарнирно прикреплены к бункеру и снабжены устройством их поворота, выполненным в виде кул чковых валов, кинематически связанных см,еханизмом перемещения лоп астей .

Механизм перемещения лопастей может быть выполнен в виде соосно установленного внутри барабана усеченного .конуса с расположенными по его образующей пазами для установки ползунов лопастей и вилки-толкателя, соединенной с конусом и кинематически связанной с кулачковыми валами.

Кроме того, крышка барабанной коробки дозатора может быть подпружинена, донышко коробки выполнено из пружинящего материала и имеет в нижней части выступы, а в боковинах коробки выполнены направляющие пазы для выступов.

На фиг.1 изображен предлагаемый кормораздатчик, общий вид; на фиг.2971179 барабанный дозатор, продольный разрез, на фиг.3 — сечение A-A на фиг,2, на фиг.4 — барабан дозатора, общий вид, на фиг.5 — барабанная коробка дозатора, общий вид.

Кормораэдатчик содержит тележку 1 с тросовым приводом 2 и установленными на ней бункерами 3 с выгрузными устройствами, выполненными в виде барабанных дозаторов 4, снабженных при водными колесами 5. Вдоль линии корм-)0 ления животных закреплен дополнительный тяговый орган, выполненный в виде калиброванной цепи 6 кинематически связанной с колесами 5. Барабанный дозатор 4 содержит ячеистый барабан 7, установленный в барабанной коробке, крышка 8 которой подпружинена, донышко 9 выполнено иэ пружиняцего материала и имеет в нижней части выступы 10, а в боковинах коробки выполнены направляющие пазы 11 для выступов 10. Донышко 9 и крышка 8 шарнирно прикреплены к бункеру 3 и снабжены устройством их поворота, выполненным в виде кулачковых валов 12 и

13. Барабан 7 дозатора 4 снабжен радиально установленными на нем лопастями 14, к нижней части которых прикреплены цилиндрические полэуны 15.

Внутри барабана 7 размещен механизм перемещения лопастей 14, выполненный 30 в виде соосно установленного внутри барабана 7 усеченного конуса 16 с расположенными по его образующей пазами 17, в которых установлены ползуны 15 лопастей 14, и вилки-толкателя 18, соединенной с конусом 16 и имеющей гайку 19, соединенную с шестерней 20, связанной посредством промежуточной шестерни 21 с шестернями

22 и 23, закрепленными на валах 12 и 40

13. Вилка-толкатель 18 имеет стрелку

24 для указания дозы корма.

Кормораэдатчик используют следующим образом.

При перемещении тележки вдоль линии кормления животных цепь 6 приводит во вращение колеса 5 барабанных дозаторов 4, вследствие чего осуцествляется выдача корма. При необходимости изменения дозы выдаваемого корма вращают гайку 19, в результате чего под действием вилки-толкателя

18 перемещается вдоль барабана 7 конус 16. При этом лопасти 14 радиально перемещаются относительно продольной оси барабана 7, и одновременно 55 поворачиваются крышка 8 и донышко 9 под действием валов 12 и 13, приводимых во вращение шестернями 22 и 23, связанными через шестерни 21 и 20 с гайкой 19. 60

В таком выполнении кормораздатчик позволяет значительно повысить равномерность и точность доэирования корма по длине кормового фронта.

Формула изобретения

1. Кормораздатчик, включающий тележку с тросовым приводом и установленным на ней бункером с выгрузным устройством, снабженным приводными колесами, отличающийся тем, что, с целью повышения равномерности и точности дозирования корма по длине кормового фронта, кормораздатчик снабжен дополнительным тяговым органом, закрепленным вдоль линии кормления животных и выполненным в виде калиброванной цепи, кинематически связанной с приводными колесами выгруэного устройства, причем последнее выполнено в виде барабанного доэатора.

2. Кормораздатчик по п.1, о т л ич а ю ц и и с я тем, что барабан до« затора снабжен радиально установленными на нем лопастями, к нижней части которых прикреплены цилиндрические ползуны, и размеценным внутри него механизмом перемещения лопастей, при этом донышко и крышка барабанной коробки дозатора шарнирно прикреплены к бункеру и снабжены устройством их поворота, выполненным в виде кулачковых валов, кинематически связанных с механизмом перемещения лопастей.

3. Кормораздатчик по пп.1 и 2, о т л и ч а ю ц и и с я тем, что механизм перемещения лопастей выпол" нены в виде соосно установленного внутри барабана усеченного конуса с расположенными по его образующей пазами для установки ползунов лопастей и вилки-толкателя, соединенной с конусом и кинематически связанной с кулачковыми валами.

4. Кормораэдатчик по пп.1 и 2, о т л и ч а ю ц и и с я тем, что крышка барабанной коробки дозатора подпружинена, донышко коробки выполнено иэ пружиняцего материала и имеет в нижней части выступы, а в боковинах коробки выполнены направляющие пазы для выступов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 519175, кл, A 01 К 39/06, 1974.

2, Авторское свидетельство СССР

9 420290, кл. A 01 К 5/00, 1972 (прототип) .
