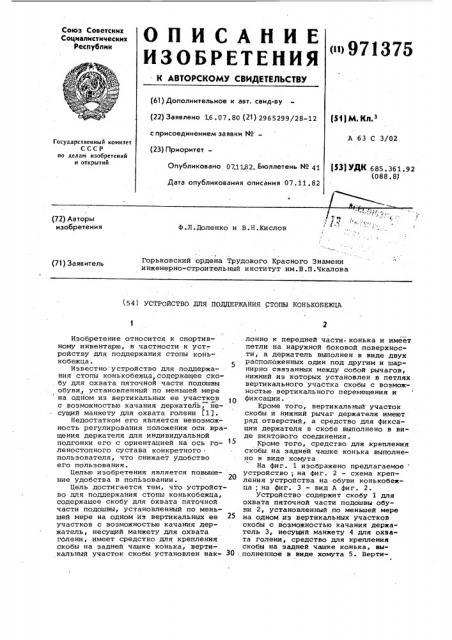

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

«» 971375 (61) Дополнительное к авт. свид-ву (22) Заявлено Х6.07 ° 80 (21) 2965299/28-12 с присоединением заявки ¹â€” (23) Приоритет—

Опубликовано 071182. Бюллетень ¹ 41

{51) М.Кп з

A 63 С 3/02

Государствеииый комитет

СССР по делам изобретений и открытий

{$3) УДК 685,361,92 (088. 8) Дата опубликования описания 07. 11. 82 (72) Авторы изобретения

Ф.Л.Доленко и В.Н.Кислов

Горьковский ордена Трудового Красного Знамени инженерно-строительный институт им.В.П.Чкалова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДЦЕРЖАНИЯ СТОПЫ КОНЬКОБЕЖЦА

Изобретение относится к спортивному инвентарю, в частности к устройству для поддержания стопы конькобежца. 5

Известно устройство для поддержания стопы конькобежца содер>кащее скобу для охвата пяточной части подошвы обуви, установленный по меньшей мере на одном из вертикальных ее участков с возможностью качания держатель, Несущий манжету для охвата голени (1).

Недостатком его является невозможность регулирования положения оси вращения держателя для индивидуальной подгонки его с ориентацией на ось голеностопного сустава конкретного пользователя, что снижает удобство его пользования.

Целью изобретения является повышение удобстна н пользовании.

Цель достигается тем, что устройство для поддержания стопы конькобежца, содержащее скобу для охвата пяточной части подошвы, установленный по меньшей мере на одном из вертикальных ее 25 участкон с возможностью качания держатель, несущий манжету для охната гблени, имеет средство для крепления скобы на задней чашке конька, вертикальный участок скобы установлен нак- 30 лонно к передней части конька и имеет петли на наружной боковой поверхности, а держатель выполнен в виде двух расположенных один под другим и шарнирно связанных между собой рычагов, нижний из которых установлен в петлях вертикального участка скобы с возмож-. ностью вертикального перемещения и фиксации.

Кроме того, вертикальный участок скобы и нижний рычаг держателя имеют ряд отверстий, а средство для фиксации держателя в скобе выполнено в виде винтового соединения.

Кроме того, средство.для крепления скобы на задней чашке конька выполнено н виде хомута

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — схема крепления устройства на обуви конькобежца; на фиг. 3 — вид A фиг. 2.

Устройство содержит скобу 1 для охвата пяточной части подошны обуни 2, установленный по меньшей мере на одном из вертикальных участков скобы с возможностью качания держатель 3, несущий манжету 4 для охвата голени, средство для крепления скобы на задней чашке конька, выполненное в виде хомута 5 ° Верти971375 кальный участок скобы установлен наклонно к передней части конька и составляет с ним примерно угол, равный 70, что соответствует антропометрическим данным. На наружной боковой поверхности вертикального .участка скобы имеются петли б (фиг.2)

Держатель выполнен в виде двух рас положенных один под другим и шарнирно связанных между собой рычагов 7 и 8, нижний из которых установлен в петлях вертикального участка скобы с воэможностью вертикального перемещения и фиксации. Для этого нижний рычаг держателя и скоба имеют ряд отверстий 9, а средство для фиксации выполнено в виде винтового соединения 10.

Пользуются устройством следующим образом.

С помощью хомута 5 закрепляют устройство на задней чашке конька, . затем надевают конек на ногу,Перемещением нижнего рычага 8 держателя в скобе подгоняется положение шарнира 11 к оси голеностопного сустава, а затем фиксируется винтом.

Описанное устройство позволяет уменьшить эксцентриситет вращения держателя стопы по отношению к голеностопному суставу в сравнении с известным устройством, что гарантирует правильную постановку конька на лед. Устройство эффективно для начинающих конькобежцев, а также для людей, имеющих разболтанный голеностопный сустав, склонный к Подвертыванию.

Формула изобретения

1. Устройство для поддержания стопы конькобежца, содержащее скобу для охвата пяточной части подошвы обуви, установленный по меньшей мере на одном из вертикальных ее участков с возможностью качания держатель, несущий манжету для охвата голени, отличающееся тем, что, 10 с целью повышения удобства в пользовании, оно имеет средство для крепления скобы на задней чашке конька, вертикальный участок скобы установлен наклонно к передней части конь(5 ка и имеет петли на наружной боковой поверхности, а держатель выполнен в виде двух расположенных один нод,цругим и шарнирно связанных между собой рычагов, нижний из которых установлен в петлях вертикального участка скобы с возможностью вертикального перемещения и фиксации.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что вертикальный участок скобы и нижний рычаг держателя имеют ряд отверстий, а средство для фиксации держателя в скобе выполнено в виде винтового соединения.

3. Устройство по .п.1, о т л и— ч а ю щ е е с я тем, что средство для крепления скобы на задней чашке конька выполнено в виде хомута.

Источники информации, принятые во внимание при экспертизе

3 1. Патент Германии 9 156449, кл. 77 в 3/02, 1903.

971375

Тираж 400 Подписное

BHHHIIH Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская -наб., д. 4/5

Закаэ 8775/13

Филиал IIIIII "Патент", г. Ужгород, ул. Проектная, 4

Составитель Н. Володина

Редактор О. Филиппова Техред С.Мигунова Корректор С.Шекмар
