Фильтрационная установка для очистки жидкостей от взвешенных примесей

Фильтрационная установка для очистки жидкостей от взвешенных примесей

Иллюстрации

Показать все

Реферат

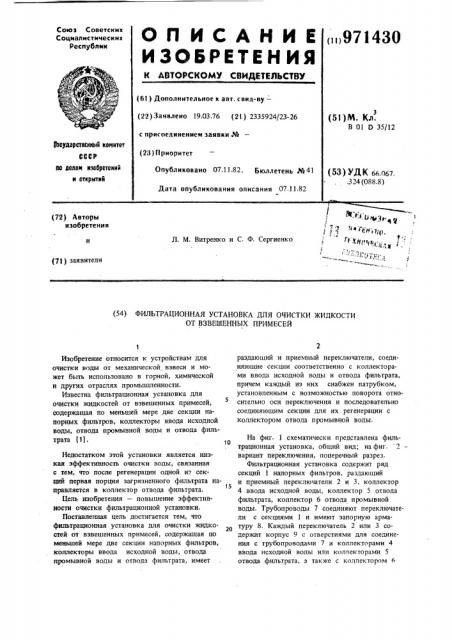

Союз Советских

Соцналнстнческнх

Реслублнк о П И С А Н И Е (1971430

ИЗО6РЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свил-ву— (22) Заявлено 19.03.76 (21) 2335924/23-26 с присоединением заявки М (23) Приоритет (51)M. Кл.

В 01 0 35/12

Ркударстмннь и кеннтет

СССР до делан иаабретеккй к еткрмткя

Опубликовано 07.11 82. Бюллетень Ю 41

Дата опубликования описания 07.11.82 (53) УДК 66.067. .3 24 (088.8) l

Ф е 1>ФЗ (72) Авторы изобретения

Л. М. Витренко и С. Ф. Сергиенко (71) заявители (54) ФИЛЬТРАЦИОННАЯ УСТАНОВКА ДЛЯ ОЧИСТКИ ЖИДКОСТИ

ОТ ВЗВЕШЕННЫХ ПРИМЕСЕЙ

Изобретение относится к устройствам для очистки воды от механической взвеси и может быть использовано в горной, химической и других отраслях промышленности.

Известна фильтрационная установка для очистки жидкостей от взвешенных примесей, содержащая по меньшей мере две секции напорных фильтров, коллекторы ввода исходной воды, отвода промывной воды и отвода фильтрата (1) .

Недостатком этой установки является низкая эффективность очистки воды, связанная с тем, что после регенерации одной иэ секций первая порция загрязненного фильтрата направляется в коллектор отвода фильтрата.

Цель изобретения — повышение эффективности очистки фильтрационной установки.

Поставленная цель достигается тем, что фильтрационная установка для очистки жидкостей от взвешенных примесей, содержащая по меньшей мере две секции напорных фильтров, коллекторы ввода исходной воды, отвода промывной воды и отвода фильтрата, имеет раздающий и приемный переключатели, соединяющие секции соответственно с коллекторами ввода исходной воды и отвода фильтрата, причем каждый из них снабжен патрубком, установленным с возможностью поворота относительно оси переключения и последовательно соединяющим секции для их регенерации с коллектором отвода промывной воды.

На фиг. 1 схематически представлена филь-! о трационная установка, общий вид; на фиг. ?— вариант переключения, поперечный разрез.

Фильтрационная установка содержит ряд секций 1 напорных фильтров, раздающий

15 и приемный переключатели 2 и 3, коллектор

4 ввода исходной воды, коллектор 5 отвода фильтрата, коллектор 6 отвода промывной воды. Трубопроводы 7 соединяют переключатели с секциями 1 и имеют запорную арматуру 8. Каждый переключатель 2 или 3 содержит корпус 9 с отверстиями для соединения с трубопроводами 7 и коллекторами 4 ввода исходной воды или коллекторами 5 отвода фильтрата, з также с коллектором 6

971430

3 отвода промывной воды. Патрубок 10 переключателя установлен с возможностью поворота относительно оси переключения.

Фильтрационная установка работает следующим образом. Исходная вода подается на секции 1 через коллектор 4, переключатель 2 и трубопроводы 7. Пройдя по секциям, очищенная вода поступает в коллектор 5 отвода фильтрата через приемный переключатель 3.

Для регенерации фильтрующего материала 10 одной из секций арматуру 8, установленную между переключателем 3 и коллектором 5 отвода фильтрата, прикрывают, а переключатель 2 устанавливают в положение, которое закрывает доступ исходной воды в регенери- 15 руемую секцию и связывает ее при помощи трубопровода 4 с коллектором 6 отвода промывной воды. После промывки секции переключатель 2 устанавливают в положение, обеспечивающее подачу исходной воды в промытую щ

0 секцию, а переключатель 3 — соединение секции с коллектором 6. После отвода первой порции загрязненного фильтрата промытую секцию переводят в режим фильтрования, и переключатель 3 соединяет эту секцию с коллек- д тором 5 отвода фильтрата. После этого приступают к промывке следующей дчередной секции, Описанная фильтрациМшая установка имеет простую конструкцию, обладающую минималь4 ным количеством трубопроводов, позволяет повысить эффективность фильтрации и упростить схему автоматического управления фильтроциклом.

Формула изобретения

Фильтрационная установка для очистки жидкостей от взвешенных примесей, содержащая по меньшей мере две секции напорных фильтров, коллекторы ввода исходной воды, отвода промывной воды и отвода фильтрата, отличающаяся тем, что, с целью повышения эффективности очистки, установка имеет раздающий и приемный переключатели, соединяющие секции соответственно с коллекторами ввода исходной воды и отвода фильтрата, причем каждый из них снабжен патрубком, установленным с возможностью поворота относительно оси переключения и последовательно соединяющим секции для их регенерации с коллектором отвода промывной воды.

Источники информации, принятые во внимание при экспертизе

1.Клячко В. А. Апельцин И. Э. Подготовка воды для промышленного и городского водоснабжения, М., 1962, с. 363 — 365 (прототип).

971430

Заказ 8788/16

Тираж 734 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Составитель А. Львов

Редактор Б. Федотов Техред М.Напь Корректор Ю. Макаренко
